حالة تطبيقية
طباعة معلّق النحاس ثلاثية الأبعاد: شبكات وأسطوانات مسامية وخمس بنى TPMS
تقارن حالة من المورد ثلاث عائلات هندسية في الحالة الخضراء قبل التلبيد. ما الذي يظهر بعد الطباعة، وما الذي يتطلب تحققًا بعد إزالة الرابط والتلبيد؟

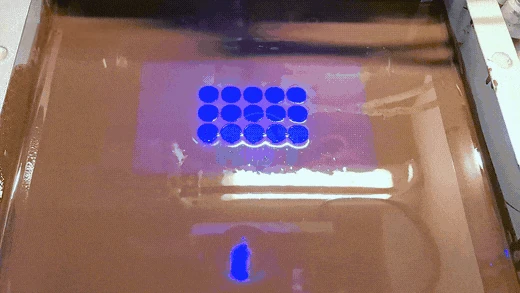

هذه عينات توضيحية للمورد وليست نتائج اختبارات KUNWU. جميع عينات النحاس المعروضة أجسام خضراء غير ملبدة تحتوي على رابط. أزيلت علامات المورد موضعيًا؛ والمناطق المعاد بناؤها توضيحية ولا تصلح لقياس الأبعاد أو السطح. صورة العملية لقطة ثابتة من الحركة الأصلية.
1 · تحديد حالة المادة أولًا
تجمع الحالة شبكة قضبان مائلة وأسطوانة مسامية وخمس هندسات لأسطح دنيا دورية ثلاثيًا (TPMS). الإنجاز هنا هندسي: تشكلت قضبان دقيقة وجدران منحنية وفتحات ظاهرة في مادة تغذية تحتوي على النحاس. ما زالت جميع العينات أجسامًا خضراء قبل التكثيف. ولا يثبت المظهر البني أو النحاسي الكثافة المعدنية النهائية أو التوصيل أو أداء انتقال الحرارة.
في البلمرة الضوئية للمعلق، يصلب الضوء الرابط حول المسحوق لتثبيت الشكل. أما التنظيف وإزالة الرابط ومسار التلبيد المؤهل فهي مراحل منفصلة. يحد امتصاص النحاس للضوء من نافذة التعريض، وقد تترسب الجسيمات الثقيلة، ويتطلب المسار الحراري ضبط الأكسدة. لذا تضاهي استقرارية التركيبة وترابط الطبقات أهمية نموذج CAD.

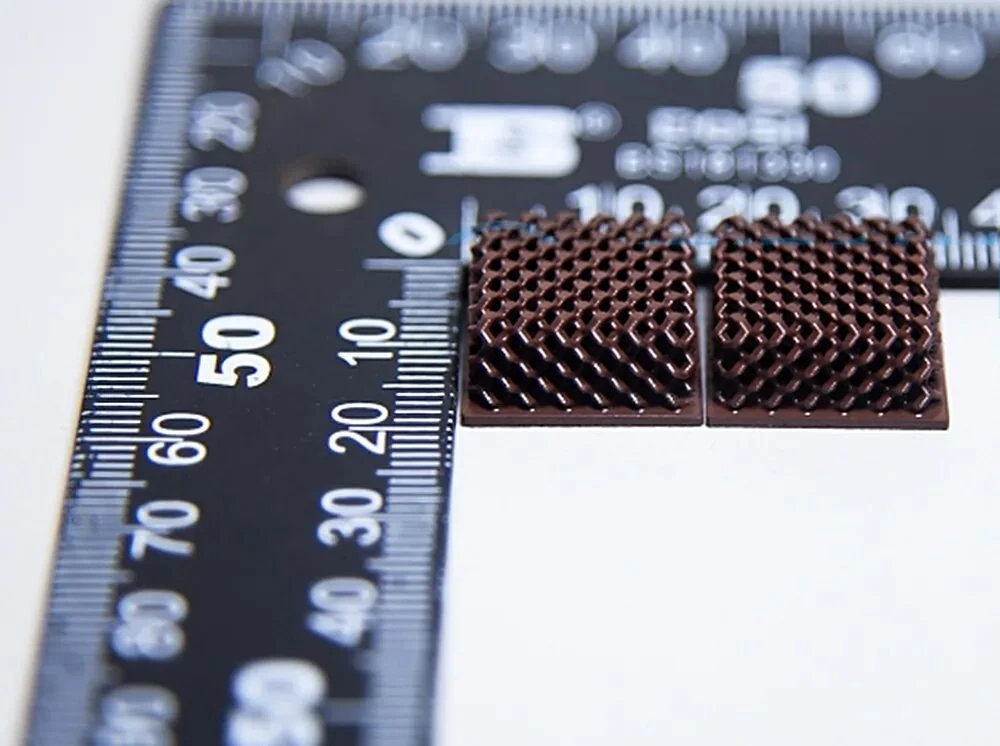

2 · قضبان مائلة على قاعدة
ينشئ اتجاهان متقاطعان من القضبان شبكة ماسية فوق لوح متصل. الملاحظة المفيدة هي الانتقال من عناصر رفيعة مترابطة إلى قاعدة مصمتة داخل جسم مطبوع واحد. وتظهر مسطرة بجانب العينات، لكن المنظور وغياب بروتوكول القياس يمنعان الاستدلال على تفاوت أبعاد موثوق.
في التصميم الحراري، السؤال التالي هو بقاء وصلات القضبان بالقاعدة سليمة بعد التنظيف والانكماش الحراري. يجب فحص تضخم العقد والامتدادات غير المدعومة واستواء القاعدة والشقوق بعد التلبيد. فزيادة المساحة السطحية وحدها لا تثبت كفاءة مشتت أفضل؛ إذ تؤثر مقاومة التلامس والجريان وفقد الضغط أيضًا.

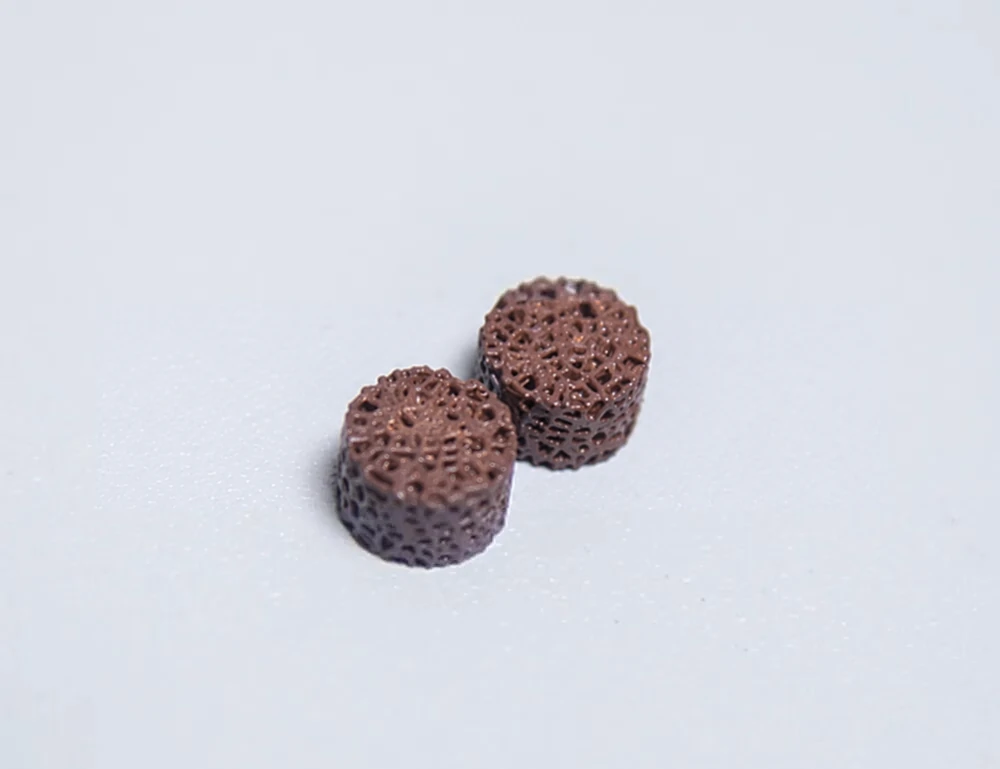

3 · أسطوانات مسامية وقنوات قابلة للوصول
تظهر العينات الأسطوانية فتحات غير منتظمة على السطح الجانبي والنهايات. تُحدّ الشبكة المسامية بغلاف أسطواني، فتُصمم الهيئة الخارجية والبنية الداخلية معًا. لكن صورة السطح لا تؤكد أن كل ممر داخلي مفتوح ونظيف ومتصل.
ينبغي تصميم مسارات التصريف والتنظيف قبل اختيار أصغر مسام. تفحص التجربة العملية المعلق المتبقي والفتحات المغلقة والجدران الهشة، ثم تعيد فحص القنوات بعد التلبيد. ويمكن دعم اختبار الجريان بمقطع أو فحص حجمي مناسب للأجزاء الداخلية غير المتاحة، وفق متطلبات القطعة.

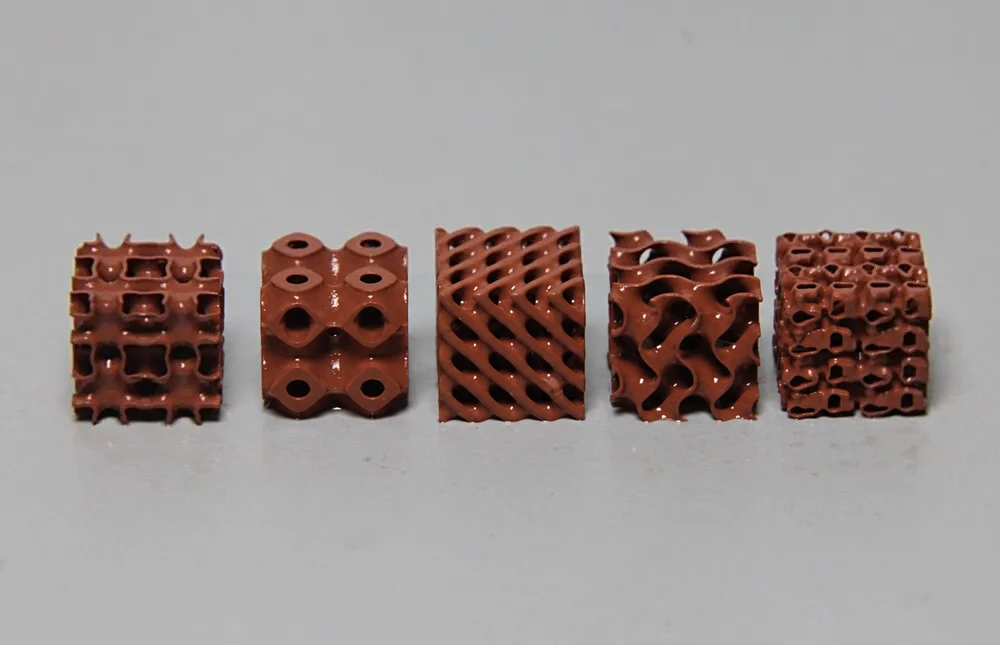

4 · ما الذي تقارنه أمثلة TPMS الخمسة؟
تختلف الأمثلة الخمسة في حجم الفتحات وتوزيعها واتجاه امتداد الجدران المنحنية. تظهر في بعضها فتحات كبيرة مستديرة، وفي أخرى فتحات صغيرة أكثر كثافة أو أسطح أشد تموجًا. لا يقدم المصدر معادلات الأسطح أو أبعاد الخلايا أو قياسات سماكة الجدران أو اسم كل طوبولوجيا؛ لذلك لا يصح تعيين اسم TPMS محدد اعتمادًا على الصورة وحدها.
تتطلب مقارنة عادلة للتبريد تثبيت الغلاف الخارجي وحالة المادة وظروف الجريان وأساس المقارنة، ثم قياس فقد الضغط وانتقال الحرارة إلى جانب الكتلة وقابلية التصنيع. وحتى السطح المتصل الأملس في CAD يحتاج إلى التحقق من المعلق المحتجز وانسداد القنوات والتشوه في القطعة المصنّعة.
5 · من شكل قابل للطباعة إلى قطعة نحاسية مؤهلة
لا تعرض الحالة الكثافة النهائية أو محتوى الأكسجين أو التوصيل الكهربائي والحراري أو الإحكام أو الدورات الحرارية أو تجربة لوح تبريد عامل. وتبقى هذه مهام تأهيل مستقلة. لا يجوز إسناد خواص النحاس الكتلي المرجعية إلى جسم أخضر مسامي يحتوي على رابط أو افتراضها لقطعة ملبدة لم تُختبر.
لمناقشة الجدوى مع KUNWU، أرسل ملف CAD أو الرسم والأبعاد النهائية ومتطلبات أصغر ممر أو جدار والمائع ودرجة الحرارة وفقد الضغط المقبول والكمية. وضح هل المطلوب نموذج هندسي أم قطعة معدنية وظيفية. عندها يمكن تقييم المعدات والمعلق والمعالجة اللاحقة معًا والاتفاق على خطة تحقق للعينات قبل الالتزام بالأداء.
