AI и многомасштабная механика для градиентного 3D-печатного суставного имплантата

Источник описывает градиентную многоматериальную 3D-печать, направляемую многомасштабной биомеханической моделью. Моделируя передачу нагрузок от макроскопического движения до микроскопического клеточного ответа, исследование стремится создать биомиметические суставные имплантаты со структурными, функциональными и топологическими градиентами.

1. Предпосылки исследования

По данным источника, в мире ежегодно выполняют более миллиона операций замены суставов. Несмотря на успешное замещение, недостаточная интеграция имплантата с тканями остаётся долговременной клинической и инженерной проблемой.

Обычные имплантаты из металлических сплавов или керамики являются инородными структурами; проектирование часто сводится к замене повреждённой ткани более прочным материалом. Но сустав человека — не простой механизм, а связанная механическая система нескольких масштабов.

При ходьбе суставной хрящ испытывает динамические нагрузки примерно в три–пять раз больше веса тела. Они передаются от мягкого поверхностного слоя с модулем около 0.5–2 MPa через кальцинированный хрящ около 100–300 MPa к субхондральной кости около 1–10 GPa. Такой переход от мягкого к твёрдому — основная особенность природного сустава.

Однородный имплантат может быть слишком жёстким или слишком податливым относительно соседней ткани. Несоответствие концентрирует напряжения на границе и повторно нагружает уязвимую новую ткань, потенциально способствуя расшатыванию, смещению и ревизионной операции.

2. Подход исследования

Основная идея — рассматривать имплантат не только как задачу расчёта конструкции, но и как задачу клеточной механотрансдукции.

Клетки непрерывно воспринимают механику внеклеточного матрикса через интегрины, фокальные контакты и другие молекулярные структуры. Сигнальные пути, включая YAP/TAZ, влияют на пролиферацию, дифференцировку и апоптоз. Источник описывает механическое окно клеточного гомеостаза: стимулы выше или ниже него могут нарушать функцию.

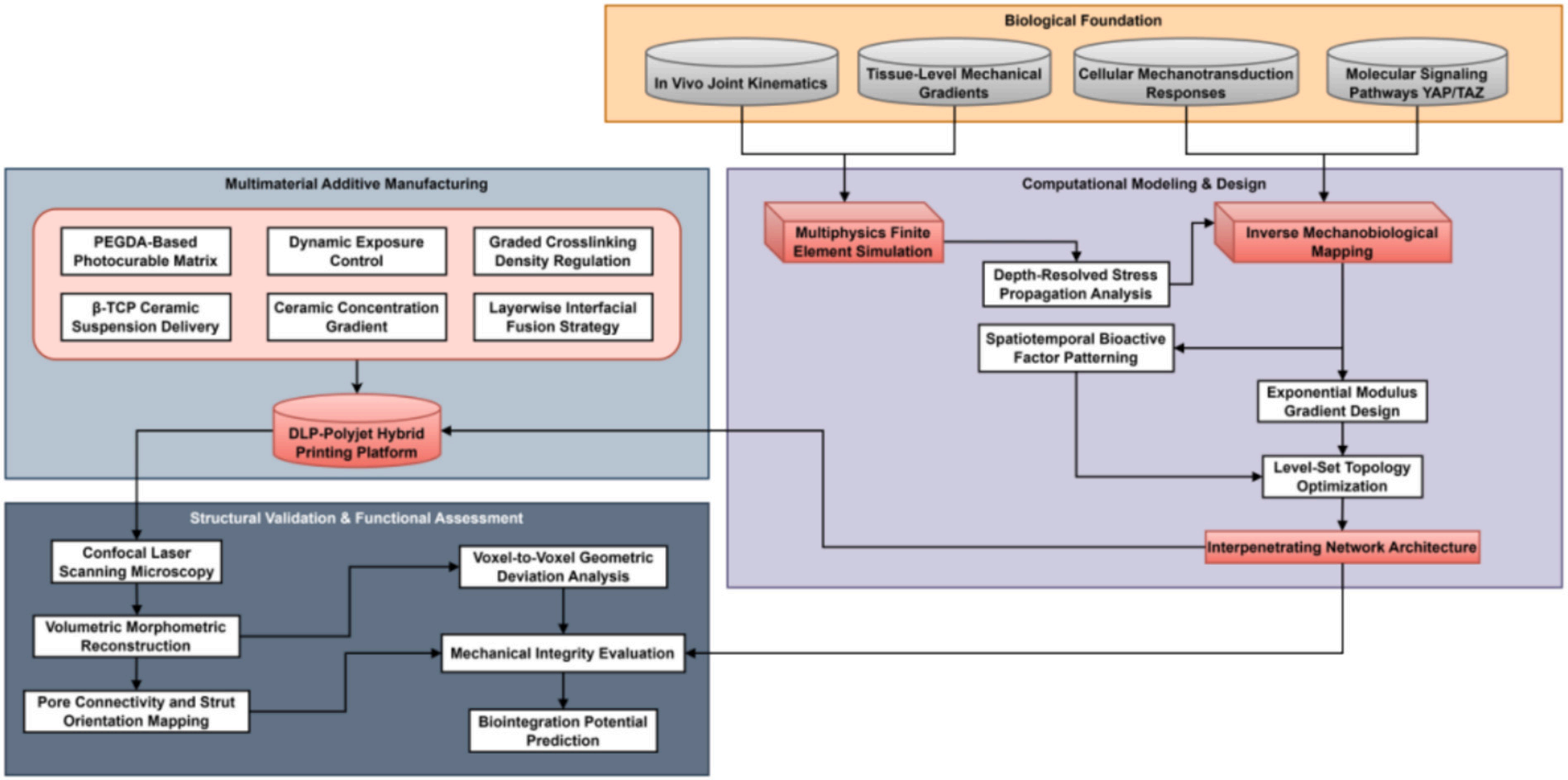

В многомасштабную конечно-элементную модель ввели реальные данные походки и исследовали передачу напряжений через хрящ, кальцинированный слой и субхондральную кость. Атомно-силовая микроскопия и анализ YAP/TAZ позволили оценить механические диапазоны, связанные с гомеостазом, включая модуль и амплитуду динамической деформации. Эти параметры задали биологические ограничения для материала.

Следующая задача — превратить количественное механическое окно в технологически реализуемую архитектуру.

Стратегия связанных градиентов сочетала экспоненциальное изменение модуля упругости, приближающее переход хрящ–кость, с градиентами BMP-2 и TGF-beta для пространственного управления хондрогенной или остеогенной дифференцировкой.

Градиентный многоматериальный процесс объединял DLP и струйное нанесение:

DLP

быстро отверждала смолу PEGDA, формируя несущую структуру.

Струйная печать

точно наносила капли с керамическими частицами beta-TCP. Пространственное управление экспозицией и концентрацией beta-TCP создавало непрерывный механический градиент.

Единый график G-code синхронизировал проекцию DLP и нанесение капель во времени и пространстве. Капли вводили до достижения порога гелеобразования смолы, чтобы избежать разделения фаз и сохранить равномерное распределение компонентов.

Метод функций уровня также оптимизировал топологию границы, создавая взаимопроникающие сети для ограничения концентрации напряжений, улучшения механической непрерывности и биосовместимости.

3. Представленные результаты

Механика: указанный средний показатель плавности градиента составлял не менее 4.59 × 10^3 микрометра. В двух условиях нагружения средний коэффициент концентрации напряжений не превышал 1.23, превосходя сравниваемые однородные и простые многослойные конструкции.

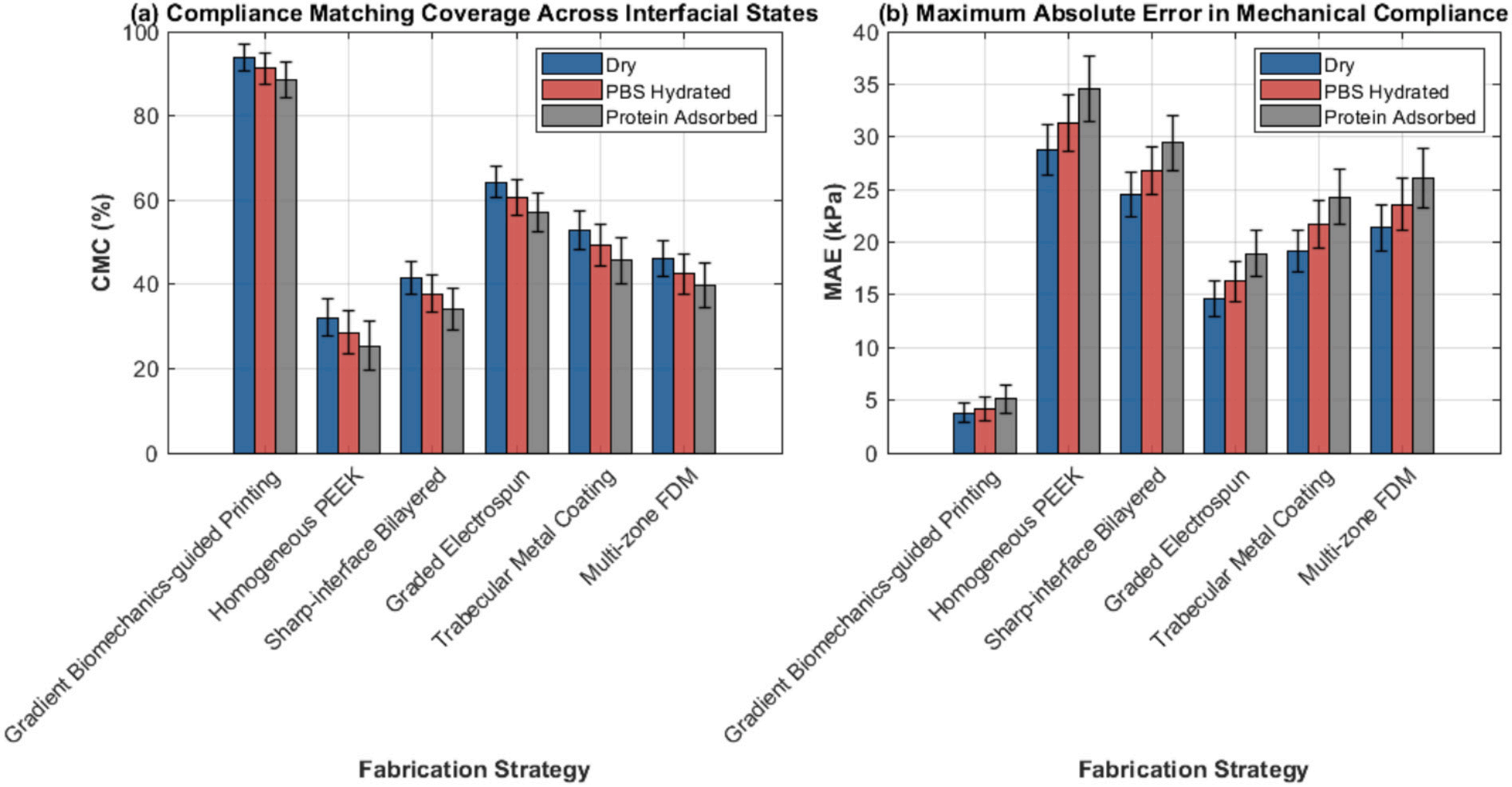

Восстановление клеточного микроокружения: при физиологически значимых условиях границы средний охват согласования податливости составлял 88.5–93.7%. Средние ошибки восстановления локальных механических параметров находились в диапазоне 3.8–5.1 kPa.

Конфокальная микроскопия оценивала геометрию и распределение состава. Источник сообщает удовлетворительные точность и однородность, поддерживая возможность изготовления структур с биомиметической геометрией и функциональными градиентами.

4. Выводы

Источник видит значение работы в переходе от пассивной опоры к направлению регенерации тканей, а не только к удовлетворению текущих конструкционных требований имплантата.

Обычный имплантат описывается как временная функциональная опора, а биомиметический каркас — как структура для направления роста клеток и интеграции с тканью. Это исследовательская концепция: представленные моделирование и изготовление не устанавливают клиническую эффективность.
