BaTiO₃ с 90 масс.% порошка: программируемые трёхосевые пьезокерамические датчики

Значения относятся к исследованию BaTiO₃ и его условиям испытаний. Экспериментальная установка — ADT-3D-ZP-Printer-96-50; работа не подтверждает характеристики нового DD50 и не гарантирует таких же результатов на другом принтере. Медицинские и автономные применения — исследовательские перспективы.

Массовое содержание BaTiO₃

90 wt%

Заявленный пьезокоэффициент

>240 pC N⁻¹

Заявленная прочность при сжатии

>340 MPa

Заявленная чувствительность

0.42 V N⁻¹

Задача: высокое наполнение, точная геометрия и пьезоотклик

Сложным микросистемам, включая миниатюрных роботов и концепции имплантируемых устройств, нужны небольшие пьезодатчики, различающие нагрузки по трём ортогональным осям. Направленный отклик определяется свойствами материала и микроструктурой. Фотополимеризация позволяет формировать такую геометрию, но высокое наполнение, точность и электромеханические свойства трудно оптимизировать одновременно. Во многих рецептурах около 80 масс.% возникает перелом: дальнейшее наполнение увеличивает вязкость и рассеяние света, риск пор, трещин и расслоения. Задача — превратить структурную анизотропию в устойчивое предсказуемое направленное измерение при высоком содержании керамики.

Исследование и экспериментальная платформа

Команда Цзиньсун Лэна из Харбинского политехнического института предложила точное аддитивное производство с максимизацией содержания порошка и трёхмерную ортотропную схему проектирования на основе параметрического нарушения симметрии. Первый автор — Пэйпэй Ван; авторы для переписки — Синь Лань и Яньцзюй Лю. В статье для керамических заготовок указана высокоточная двухцилиндровая DLP-установка с опускающейся платформой ADT-3D-ZP-Printer-96-50. Результат объединяет 90 масс.% BaTiO₃ и программируемую связь топологии, жёсткости и пьезоэлектрического отклика.

1. Суспензия, удаление связующего и спекание

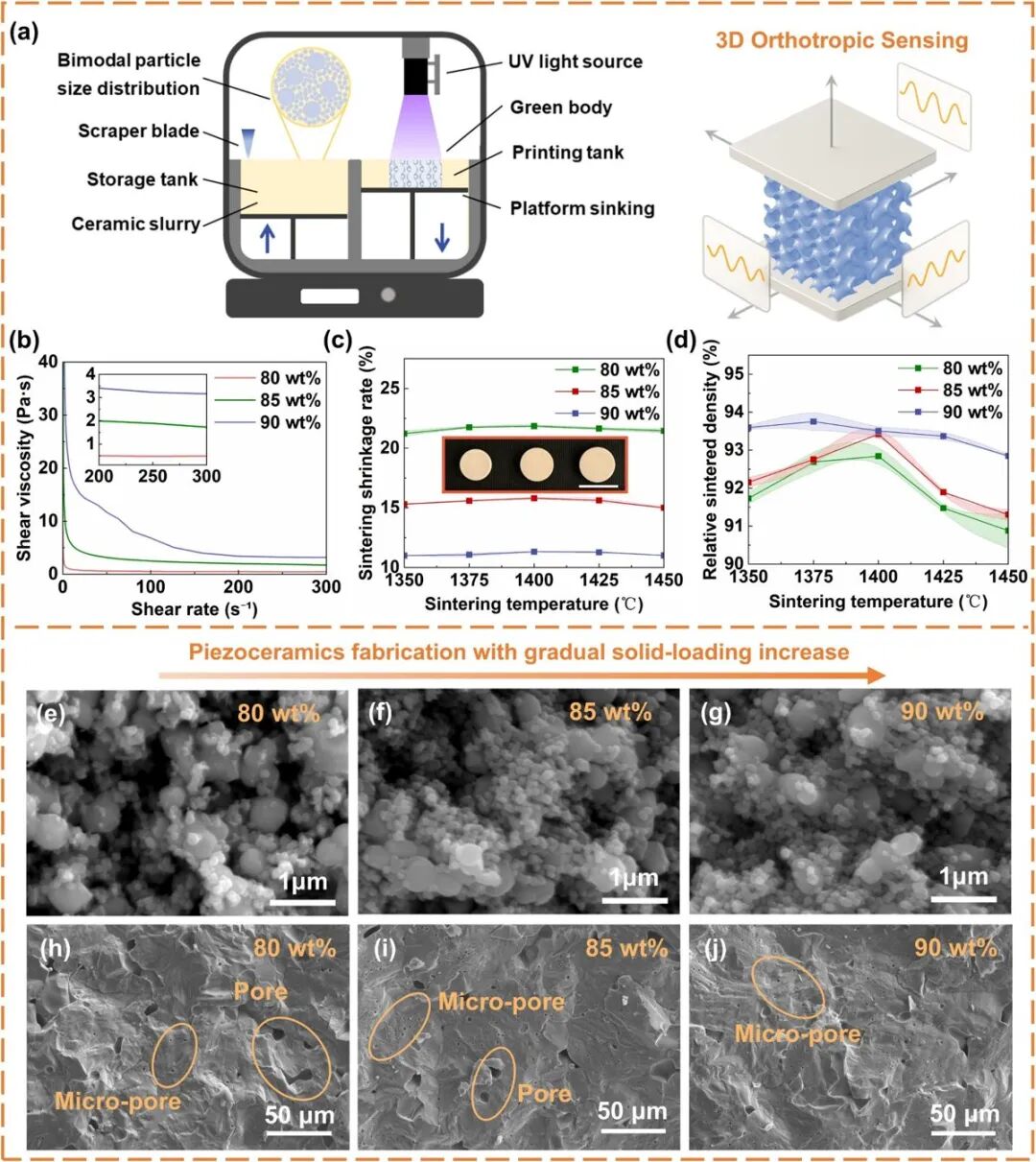

Первый рисунок показывает подготовку и спекание: схему печати, реологию при разном содержании порошка, усадку, относительную плотность и SEM до и после спекания. Эти данные нужны для оценки заявленного формования практически без дефектов: содержание порошка само по себе не определяет плотность и качество. Рецептуру и термический маршрут оценивают совместно.

2. Электрические свойства в сравнении с сухим прессованием

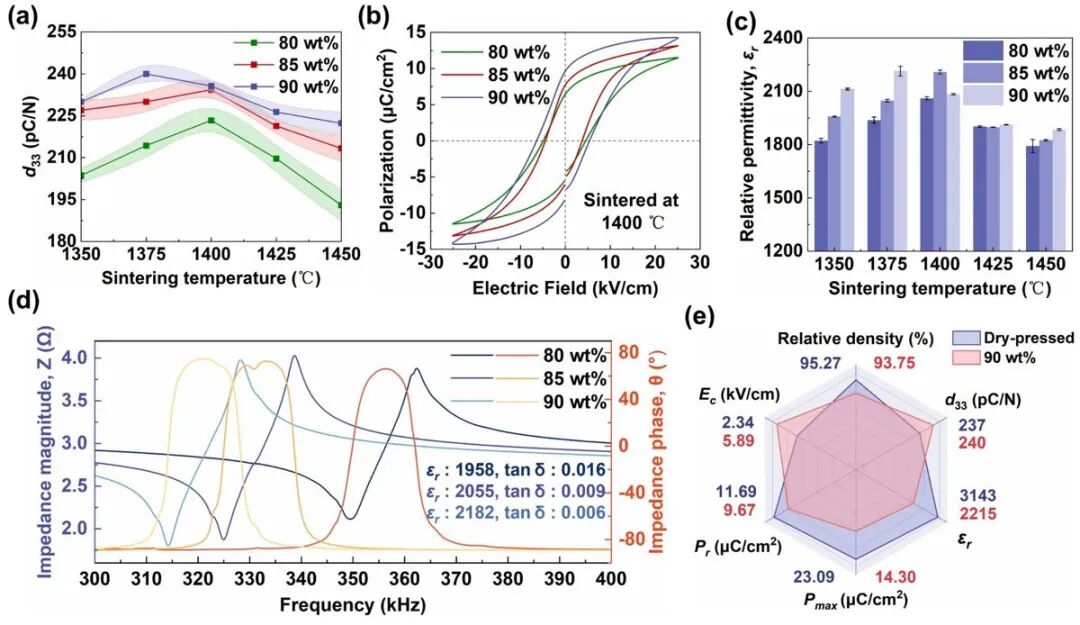

Заявленный пьезоэлектрический коэффициент превышает 240 пКл/Н. На втором рисунке сопоставлены коэффициент, петли поляризации, относительная диэлектрическая проницаемость и импеданс, а также печатная и сухопрессованная керамика. Источник описывает совокупные свойства как сопоставимые. Отдельные свойства не обязательно одинаковы; сравнение следует проводить по исходной диаграмме и условиям испытаний.

3. Прочность и точность формования

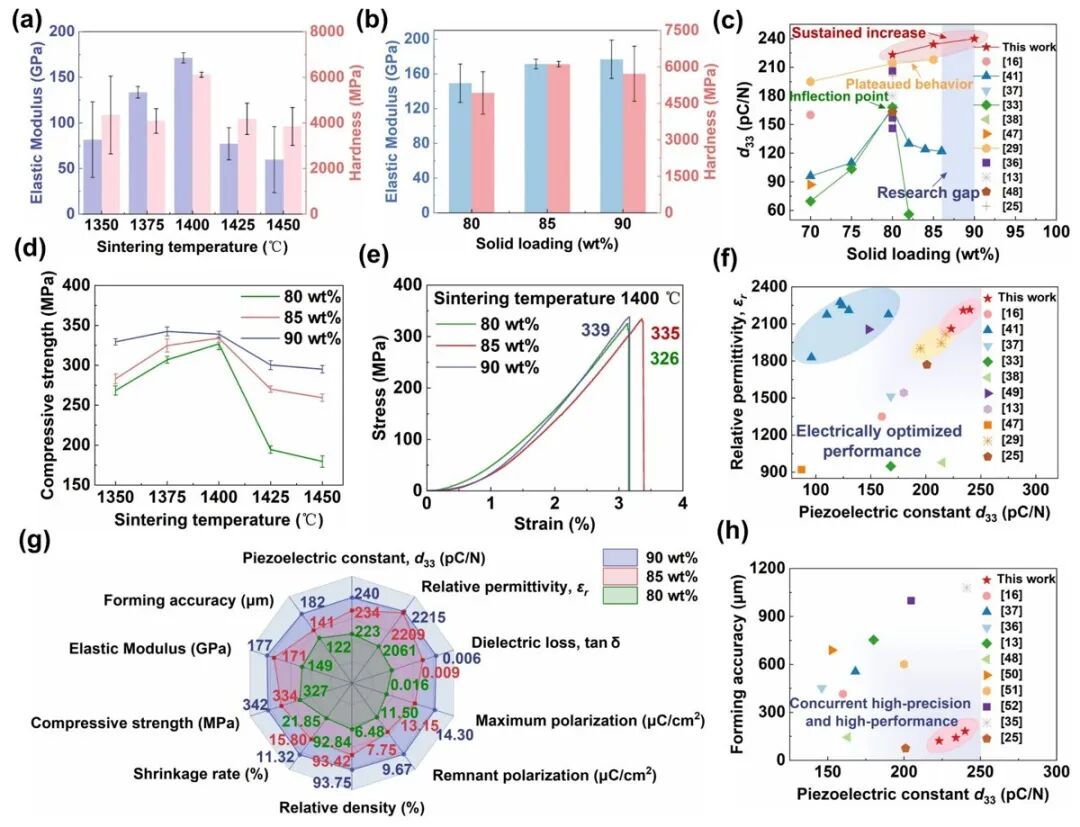

В исследовании сообщается о прочности при сжатии выше 340 МПа и электромеханических свойствах, сопоставимых с сухим прессованием. Рисунок 3 содержит модуль, твёрдость, кривые напряжение–деформация и сравнение с литературой. Монолитные устройства имеют ребро менее 5 мм и элементы менее 200 мкм. Последнее относится к размеру элементов экспериментальной структуры, а не к гарантированному допуску принтера.

4. Динамический отклик

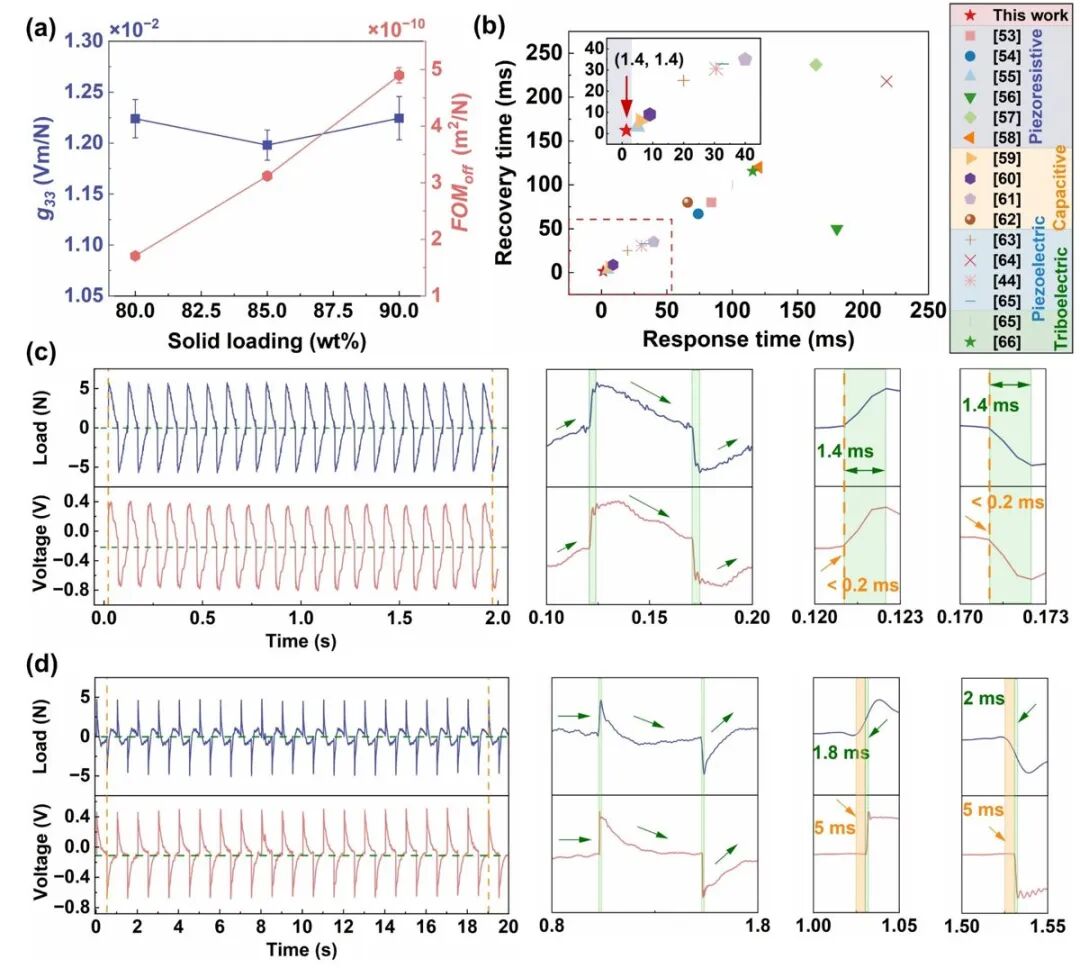

Для интегрированных датчиков указаны чувствительность к силе 0,42 В/Н и линейность R² > 0,999. Авторы отмечают малую задержку и хорошее совпадение формы нагрузки и выходного напряжения. На рисунке 4 сопоставлены g₃₃ и FOMoff, время отклика и восстановления, а также напряжение при разных частотах нагрузки. Такие испытания характеризуют динамику, а не только статический коэффициент.

5. Программируемое ортотропное измерение

Параметрическое нарушение симметрии связывает топологию, механическую жёсткость и анизотропию измерения. Изменяя микроструктуру, команда задаёт чувствительность по трём ортогональным направлениям в одном керамическом элементе. Рисунок 5 показывает геометрии, направленный отклик разных Gyroid-структур и связь структурной, механической и сенсорной анизотропии. Указана также плотность мощности выше 68 мкВт/см³ и перспективы интеграции в компактные автономные системы и миниатюрные дроны.

Выводы и значение для проекта

За счёт реологической оптимизации и проектирования микроструктуры под требуемые свойства подход сочетает 90 масс.% порошка с элементами менее 200 мкм. Источник описывает беспроводную демонстрацию анализа походки в реальном времени, фиксирующую динамические и статические признаки. Перспективы — многоосевое измерение силы, сбор энергии и взаимодействие человека и машины. В новом проекте совместно задают нагрузки, геометрию, рецептуру, термообработку, электроды, поляризацию и калибровку. Исследовательская демонстрация служит началом проверки, а не подтверждением серийной или медицинской квалификации.
