C/ZnO-модификация дисиликата лития

Почему высокая прозрачность затрудняет DLP-печать

Промышленная структура 3D-печати стоматологической керамики разделена на две части. Одна сторона — это циркониевая коронка, а другая — стеклокерамика на основе дисиликата лития (СД), приклеенная на длительное время. Промышленная привлекательность этого материала очевидна: он сочетает в себе прочность на изгиб 200-300 МПа, прекрасную прозрачность и хорошую биосовместимость. Это основной выбор для полных коронок, виниров и вкладок на боковые зубы. Однако в течение долгого времени точность перемещения ЛД на керамическую платформу для 3D-печати DLP никогда не улучшалась — она может печатать общую форму, но не может удовлетворить требования стоматологической реставрации по сближению краев и морфологическим деталям.

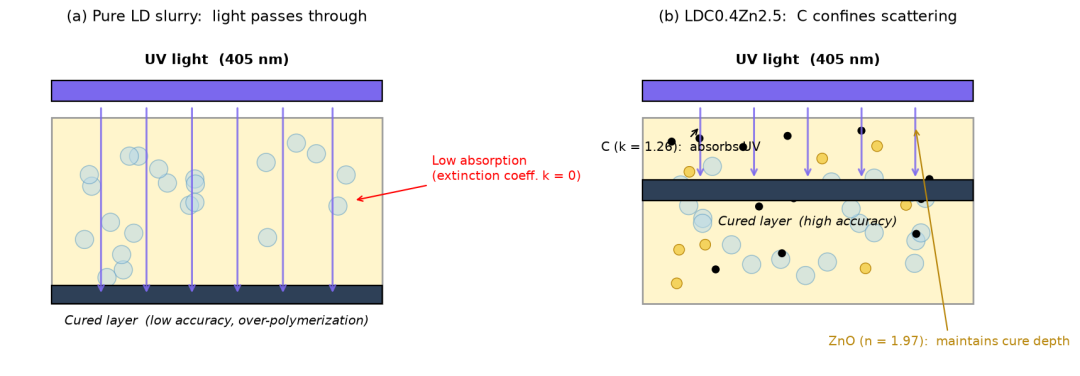

Суть технологии DLP (Digital Light Processing) состоит в том, чтобы послойно облучать керамическую суспензию ультрафиолетовым светом с длиной волны 405 нм, чтобы вызвать сшивку и затвердевание смолы. Для непрозрачной керамики светлых тонов, такой как оксид алюминия и цирконий, свет рассеивается на поверхности частиц и контролируемо формируется желаемый затвердевший слой — это физическая предпосылка для стабильной работы керамических 3D-принтеров DLP. Но стеклокерамика из дисиликата лития другая: ее коэффициент затухания (k) почти 0, показатель преломления (n) около 1,6, и она «почти не поглощает и почти полностью пропускает» ультрафиолет. Результат: УФ-свет проникает в заданную область отверждения почти без затухания, отвержденный слой значительно превышает расчетную толщину, а между соседними пикселями происходит сильная переполимеризация - если вы хотите пробить отверстие диаметром 0,4 мм, вы можете фактически получить отверстие глубиной даже не 1,6 мм.

Оптическое моделирование команды показывает, что в однослойной модели толщиной 40 мкм глубина отверждения чистой смолы составляет около 31 мкм, а чистой суспензии LD — около 28 мкм. После добавления только 0,4% углеродного порошка (LDC0.4) глубина отверждения падает до 10 мкм - точность есть, но толщина совсем не толстая. В этом основное противоречие: если вам нужна точность, вам нужно добавить C, а добавление C жертвует глубиной затвердевания.

C + ZnO: взаимодополняющие оптические эффекты

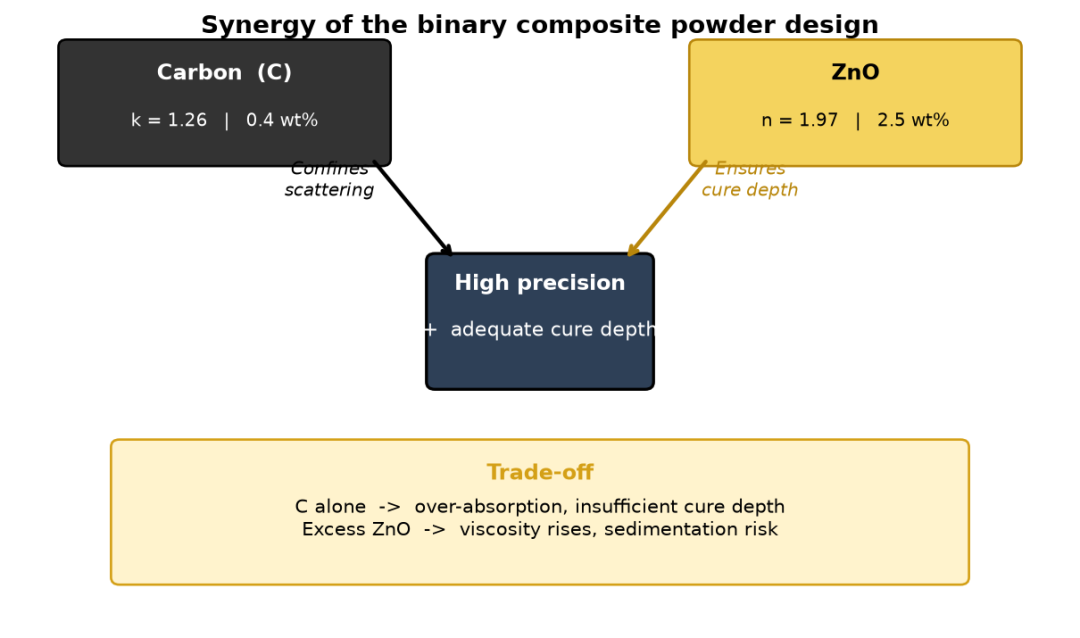

Идея исследователей решить проблему состоит в том, чтобы больше не использовать один компонент для решения всех проблем, а использовать две группы оптически «противоположных» порошков, дополняющих друг друга:

Углерод (C, 0,4 мас.%, размер частиц 45 нм): коэффициент экстинкции k = 1,26, является сильным поглотителем ультрафиолетового света и отвечает за «ограничение рассеяния и повышение точности», но его добавление в одиночку приведет к чрезмерному поглощению и недостаточной глубине отверждения. Оксид цинка (ZnO, 2,5 мас.%, размер частиц 5,6 мкм): показатель преломления n = 1,97, выше, чем у смолы (n = 1,456). Он образует сильный рассеивающий центр в суспензии, расширяя оптический путь света на поверхностном слое, позволяя эффективно использовать фотоинициатор. В то же время он практически не поглощает УФ-излучение (k = 0,01), отвечает за «гарантию глубины отверждения» и, попутно, выполняет антибактериальную функцию.

Это типичная «относительная синергетическая» конструкция: С, как и «тормоза» дробления света, Зно, как и «нефтяные двери», поддерживают необходимую глубину прочности. Они дополняют друг друга с точки зрения физических механизмов.

Стоит отметить, что эта синергия основана на строгих пропорциях: при добавлении C до 0,6 мас.% глубина отверждения уже недостаточна; при добавлении ZnO до 4,5 мас.% вязкость суспензии увеличивается и возникает риск ее оседания. Окончательная оптимальная формула была зафиксирована на уровне LDC0,4Zn2,5 ​​- 0,4 мас.% C + 2,5 мас.% ZnO, с содержанием твердых веществ 45 об.%.

Точность, механика и антибактериальные свойства

Эффект стратегии использования композитных порошков отражен в трех наборах ключевых данных.

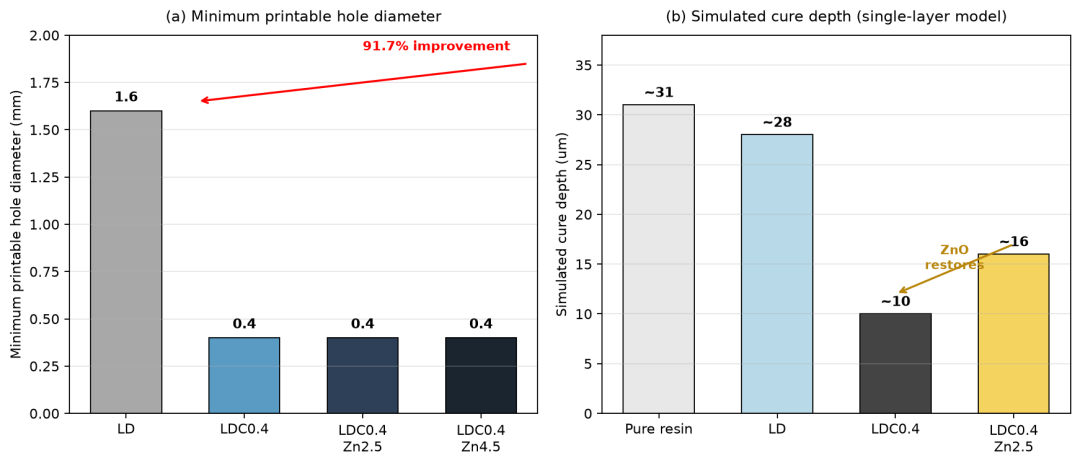

① Точность печати увеличена на 91,7%. Минимальный диаметр пор для печати чистой группы LD составляет всего 1,6 мм; после добавления C + ZnO минимальный диаметр пор для печати уменьшается до 0,4 мм, а ошибка радиуса отверстия составляет всего 13 мкм (отверстие 2 мм). Это означает, что в область печати начинают поступать изящные формы зубов, которые раньше было невозможно достичь – края коронок, текстуры виниров, поднутрения инкрустаций.

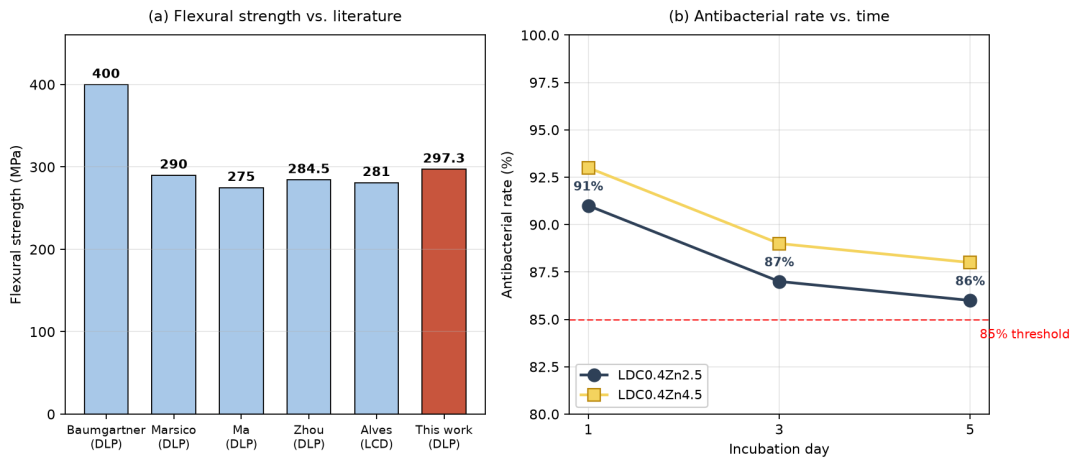

② Прочность на изгиб 297,28 МПа, что превосходит большинство аналогичных продуктов DLP. После спекания при 920°С группа ЛДК0,4Zn2,5 ​​имеет прочность на изгиб 297,28±10 МПа, что на 43,1% выше, чем группа чистого ЛД (207,6 МПа); вязкость разрушения составляет 3,74 ± 0,05 МПа·м1/2. Оно сравнимо или даже лучше, чем работы DLP, такие как Марсико (290±60), Ма (275±40) и Чжоу (284,5±37) в литературе, и уступает только 400 МПа Баумгартнера (но последнее не предполагает оптимизации точности).

Таблица 1. Сравнение механических свойств Zhang et al. (2026) и стеклокерамика на основе дисиликата лития, напечатанная методом DLP/LCD, в литературе.

③ Уровень антибактериальности остается выше 85% в течение 5 дней. Добавление ZnO принесло неожиданные дивиденды: степень ингибирования в отношении Escherichia coli (E. coli) и Streptococcus mutans (S. mutans, основных бактерий-возбудителей кариеса) превысила 90% в первый день и осталась около 86% на пятый день. Это существенный функциональный плюс для реставрации зубов: вторичный кариес является одной из основных причин неудачной реставрации зубов.

Точность и прочность ценой светопропускания

Если рассматривать все данные этой работы вместе, то самое примечательное — не некий «новый максимум», а то, как он выбран. Цена композитного порошка C + ZnO заключается не в механических потерях (прочность на изгиб увеличивается на 43,1%), а в компромиссе с эстетическими характеристиками: чистая группа LD имеет самый высокий коэффициент пропускания видимого света. После добавления тонера коэффициент пропускания каждой группы уменьшался, но все равно оставался выше 50%. Цвет продукта стал более серым, а прозрачность уменьшилась. Для стоматологической керамики, основным преимуществом которой является «эстетическая реставрация», это уступка, которую нельзя игнорировать.

Другими словами, это исследование доказывает осуществимость пути «функция прежде эстетики»: когда требования к прочности, антибактериальным свойствам и индивидуальной форме выше, чем потребность в светопропускании в месте реставрации (например, задние коронки, абатменты имплантатов и детские вкладки), эта стратегия использования композитного порошка достаточна для клинической оценки; и для решения задач, в которых эстетика имеет первостепенное значение, таких как виниры передних зубов, следующим шагом будет решение: «Как добиться эквивалентного подавления рассеяния с помощью меньшего (или меньшего размера частиц) углеродного порошка?» Это может указывать на исследование наноуглеродных покрытий, структур «ядро-оболочка» или других наполнителей с низким поглощением и высоким рассеиванием.

С точки зрения керамической 3D-печати, сообщение этой работы ясно: DLP-печать керамики коры головного мозга не является узким местом в аппаратном обеспечении принтера, а тройным компромиссом «оптико-магнитно-эстетической» на уровне плазменной композиции. Те, кто может сначала определить три, могут занять свои позиции на этом сегментированном треке.

Справочные документы

Чжан Ф, Чжан Ю, Кан Дж, Ван С, Сяо Цз, Фу 10.26599/JAC.2026.9221253
