Пластичность керамики при комнатной температуре: механизмы, размер и доказательства

Керамику ценят за твёрдость, жаростойкость и химическую стойкость, но многие её виды при комнатной температуре разрушаются до измеримой пластической деформации. Обзор Сюй и соавторов 2026 года рассматривает условия, при которых эту последовательность можно изменить. Он разделяет трещиностойкость, пластичность и вытяжку при растяжении; описывает шесть механизмов деформации, размерные эффекты, подходы к проектированию и критерии доказательства пластичности. Вывод условен: локальная пластичность убедительно показана, но результаты микромасштаба и специальных структур нельзя автоматически переносить на массивные детали.

1. Трещиностойкость, пластичность и вытяжка — разные свойства

Трещиностойкость характеризует сопротивление зарождению или росту уже существующей трещины; её обычно определяют методами механики разрушения при заданной острой трещине. Пластичность означает необратимую деформацию до отказа. Вытяжка при растяжении показывает, насколько удлиняется образец. Отклонение, перемыкание или экранирование трещины может увеличить трещиностойкость без истинного пластического течения; и наоборот, пластическая деформация не обязательно повышает трещиностойкость. Одна лишь нелинейная кривая напряжение–деформация не доказывает пластичность: сходный отклик дают микротрещины, отслоение интерфейсов, закрытие трещин и повреждение.

Внутренняя пластичность возникает в несущем кристалле — например, за счёт дислокаций, двойникования или необратимой перестройки решётки. Внешнее приспособление деформации идёт в окружающей структуре: по границам зёрен, межфазным интерфейсам или при перегруппировке частиц. Надёжное доказательство сочетает обнаруживаемую текучесть либо остаточную деформацию с микроструктурными наблюдениями, отделяющими необратимое течение от повреждения.

2. Почему трещина обычно опережает дислокацию

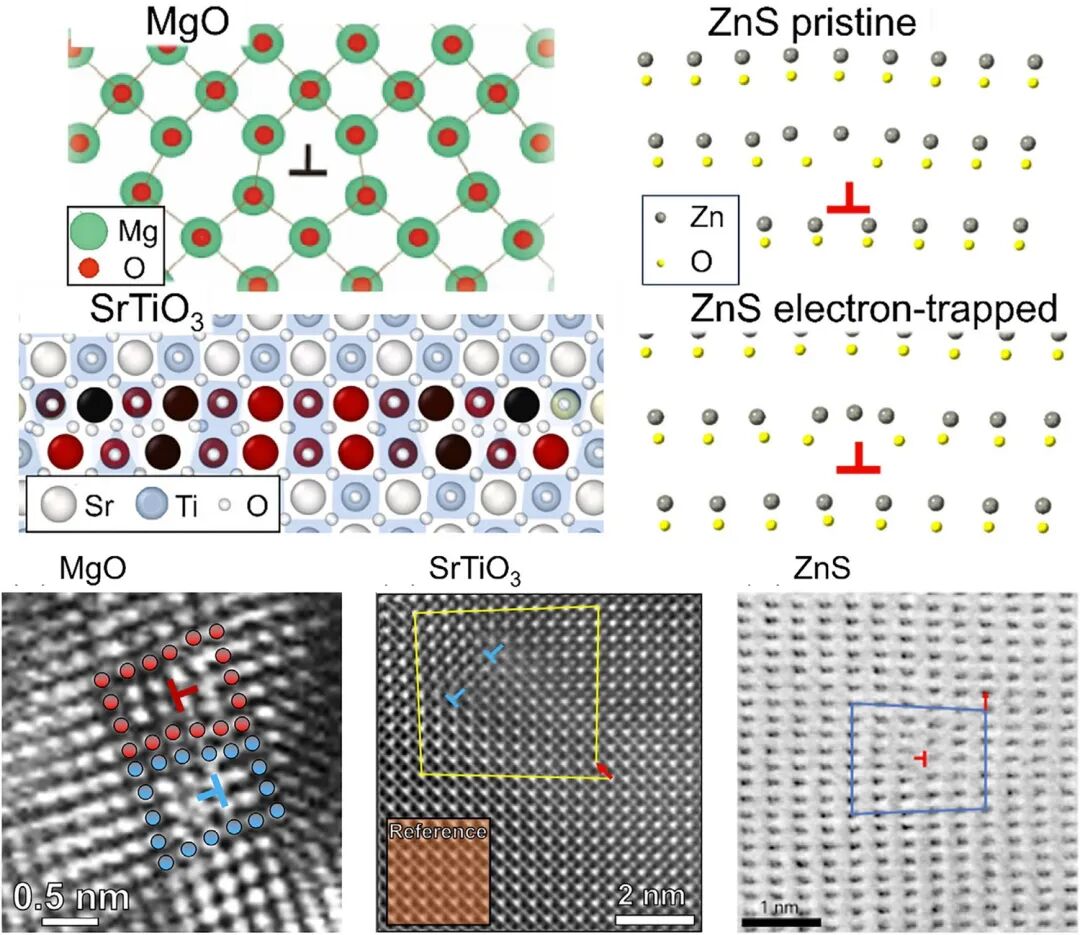

Направленные ионные и ковалентные связи делают многие керамические решётки жёсткими, а ядра дислокаций узкими. Для движения дислокации многочисленные прочные связи должны последовательно разрываться и образовываться вновь; трещине достаточно разделить плоскость разрушения. Поэтому при комнатной температуре напряжение зарождения и движения дислокаций может превышать напряжение разрушения. Многим керамикам также не хватает независимых систем скольжения для свободной пластической деформации поликристалла. Высокая температура, давление, выгодная ориентация или малый объём испытания могут изменить баланс, но это не универсальное свойство всех керамик.

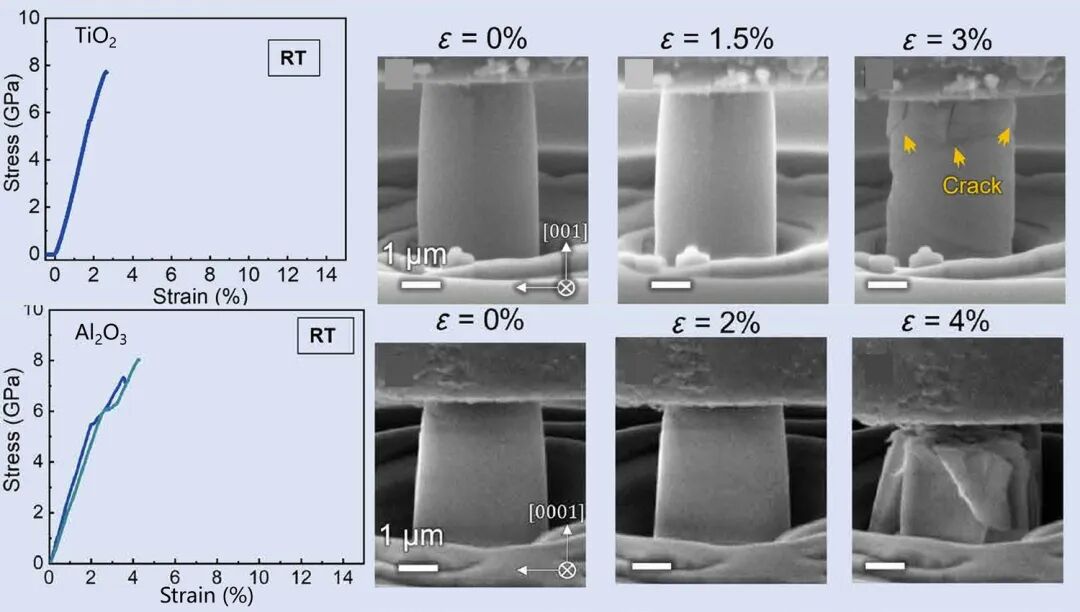

В обзоре исходное поведение показано на сжатии микростолбиков монокристаллов TiO₂ и Al₂O₃ при комнатной температуре. Кривые и последовательные снимки показывают разрушение или сдвиговый отказ уже при нескольких процентах деформации, а не широкий участок течения. Испытание столбика выявляет локальный отклик кристалла, но напряжённое состояние и статистика дефектов отличаются от массивной детали при растяжении.

3. Шесть путей необратимой деформации

Дислокационное скольжение перемещает дефекты по кристаллографическим плоскостям. Оно легче при подходящей ориентации, высоком разрешённом напряжении сдвига и малом сопротивлении решётки; при комнатной температуре его наблюдают в некоторых высокосимметричных оксидах и очень малых образцах нитридов. Скольжение границ зёрен позволяет мелким зёрнам смещаться друг относительно друга при содействии диффузии или интерфейсных реакций. Обычно оно требует размера зёрен менее примерно 1 мкм, повышенной гомологической температуры и малой скорости деформации; сверхпластичность с большим удлинением нельзя представлять как обычное поведение массивной керамики при комнатной температуре.

Двойникование представляет собой согласованный сдвиг решётки с образованием области новой ориентации; перемещение её границы принимает деформацию, особенно при высоком напряжении, быстром нагружении или ударе. Напряжённо-индуцированное фазовое превращение даёт сдвиговую и объёмную деформацию при наличии метастабильной исходной фазы. Оба пути ограничены числом активных систем или долей превращаемого вещества; новые границы могут сами инициировать трещины. Аморфное течение использует вязкий либо неньютоновский сдвиг стеклофазы или межзеренной плёнки, часто вблизи температуры размягчения. Скольжение интерфейса переносит деформацию через разнородные или когерентные границы, но отслоение и износ могут снижать жёсткость и прочность. Механизмы могут сочетаться; наличие дислокаций у границы само по себе не показывает, какой из них несёт основную деформацию.

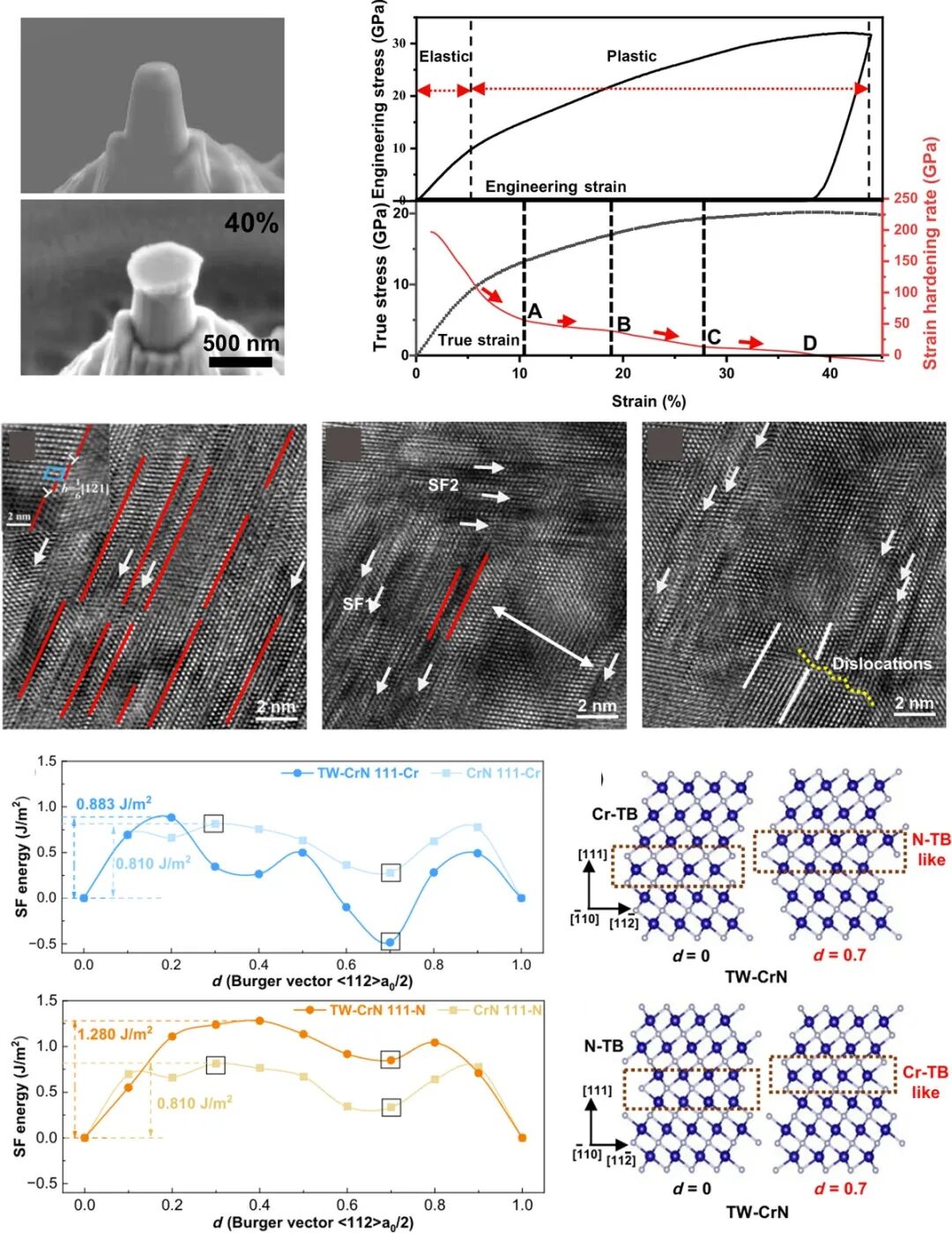

Показательный пример — нанодвойникованный CrN: специально изготовленный микростолбик в цитируемой работе достиг около 40% инженерной деформации при сжатии с продолжающимся упрочнением. Атомные наблюдения связывают дефекты упаковки и дислокации с двойниковыми границами. Это не означает, что обычный массивный CrN или любые керамические детали способны удлиниться на 40% при эксплуатации.

Сводка механизмов: условия и ограничения

4. Размер меняет прочность и наблюдаемую пластичность

При уменьшении образца снижается вероятность наличия критической поры, трещины или повреждённой поверхности. В режиме, ограниченном дефектами, прочность возрастает. При ещё меньшем размере исходные дефекты могут перестать определять отказ; скорость задаёт зарождение дислокаций с поверхности или интерфейса. Если пластическая активность начнётся до роста трещины, микрообразец выдержит больше необратимой деформации — режим «чем меньше, тем пластичнее». Переход зависит от материала, геометрии и напряжённого состояния; единого порогового диаметра нет.

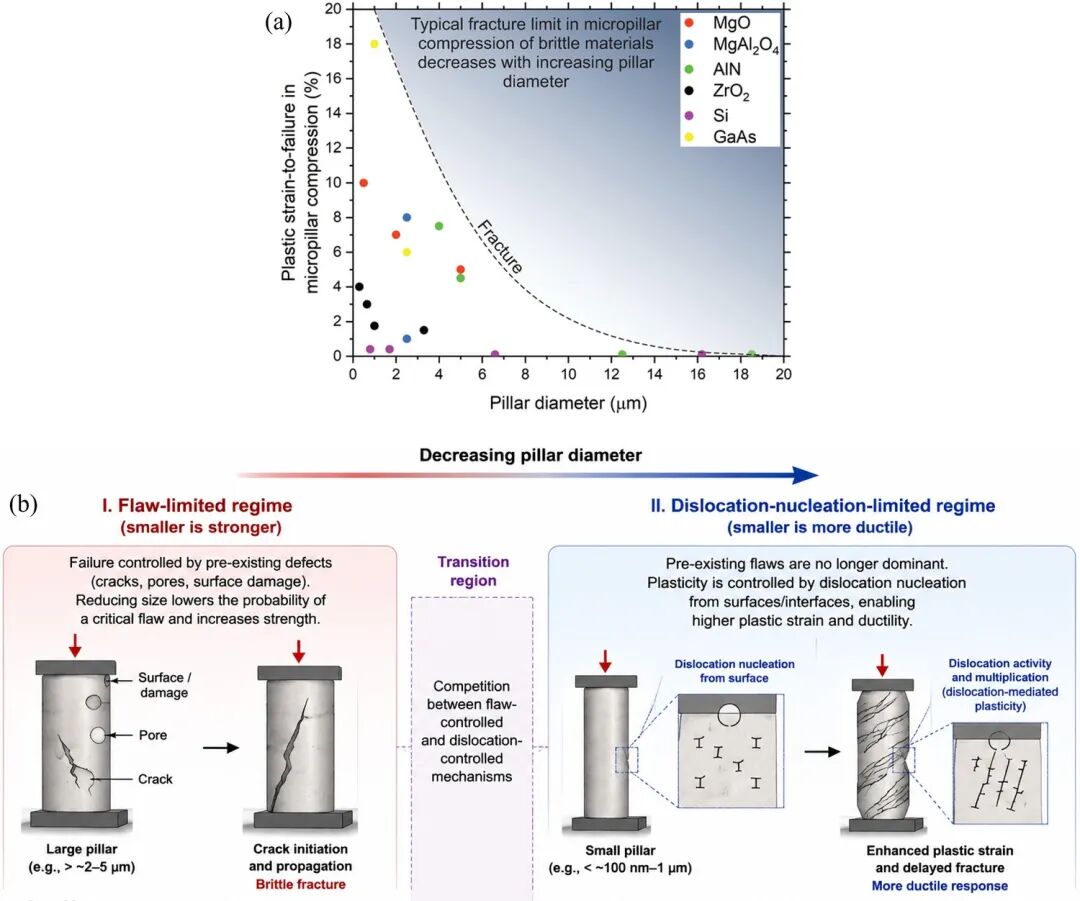

Поэтому сжатие микростолбиков и наноиндентирование полезны для изучения механизмов, но не сертифицируют массивную деталь. При увеличении размера меняются статистика дефектов, остаточные напряжения и схема нагружения. На графике рисунка 4 объединены разные керамические и полупроводниковые системы, а не серия одинаково испытанных образцов одного материала.

5. Три направления проектирования и компромиссы

Первое направление — управление дефектами и дислокациями. Легирование или неравновесная обработка меняют кислородные вакансии и порог зарождения дислокаций; предварительное высокотемпературное нагружение, кручение под давлением или повторное царапание создают дислокации, сохраняющиеся после охлаждения. Электрический ток, поля, напряжение, ультразвук или свет могут помогать некоторым механизмам, но надо контролировать локальный нагрев, изменение состава и однородность. Такие эффекты специфичны для материала и нагружения, а не универсальный рецепт пластичной керамики.

Второе направление — структура зёрен и интерфейсов. Нанокристаллическое зерно повышает долю атомов на границах и может переносить деформацию на межзеренные процессы, но рост зерна угрожает термической стабильности. Слоистые и многофазные структуры распределяют нагрузку между жёсткими и податливыми составляющими; когерентные границы могут допускать перестройку связей и задерживать трещину. В приведённом примере двухфазного Si₃N₄ содержание когерентных интерфейсов сопоставлено с деформацией сжатия и предельной прочностью отдельных образцов. Кривые не подтверждают такой же отклик крупной печатной детали из Si₃N₄.

Третье направление — сочетание кристаллических и аморфных областей: интерфейс перераспределяет напряжение, нанокристаллы поворачиваются, аморфная фаза сдвигается. Это уменьшает зависимость от одного носителя необратимой деформации, но мягкая фаза может ухудшить сопротивление ползучести и стабильность. Каждый подход следует оценивать вместе с разрушением, прочностью, циклическим нагружением, средой и технологичностью, а не только по величине пластической деформации.

6. Как доказать пластичность при комнатной температуре

В испытаниях массивных образцов малые деформации измеряют цифровой корреляцией изображений, точными экстензометрами или тензодатчиками, чтобы увидеть текучесть, упрочнение и остаточную деформацию. Нано- и микроиспытания — индентирование, сжатие столбиков, изгиб микробалок и микрорастяжение — изучают локальный отклик при высоких напряжениях и меньшей вероятности критического дефекта. Это не одно и то же измерение. Повреждение ионным пучком, конусность столбика, многоосное напряжение при индентировании, качество надреза, состояние поверхности, трение и несоосность способны исказить результат. Скачок на кривой может означать как зарождение дислокаций, так и трещину.

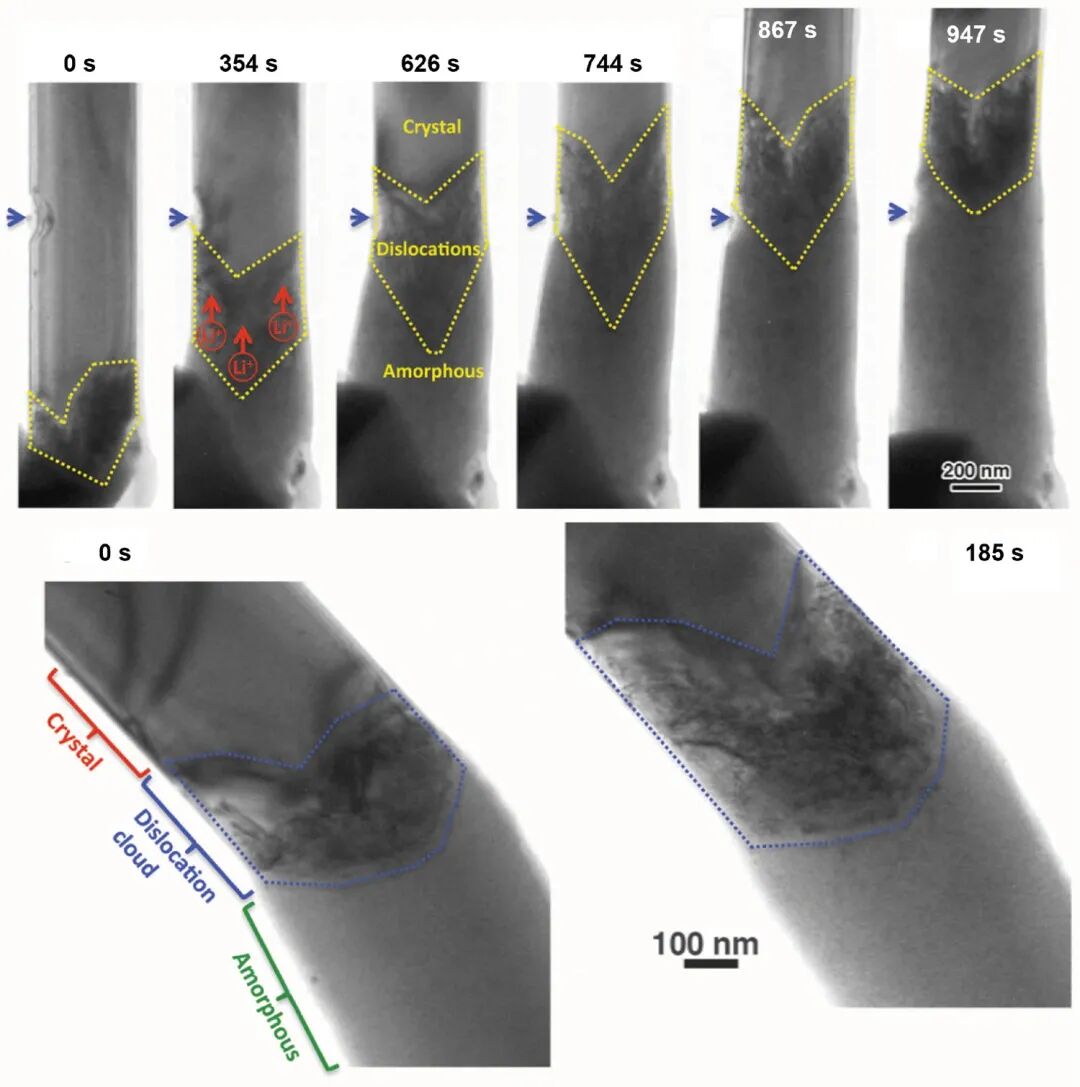

Наблюдение in situ связывает кривую нагрузка–перемещение с конкретными дефектами. На рисунке 6 прослежено растяжение нанопроволоки: накапливаются дислокации и формируется аморфная область. Покадровое подтверждение сильнее одной кривой, но размер и условия нагрузки ограничивают обобщение. Практическое заявление должно указывать размеры образца, напряжённое состояние, температуру, скорость деформации, микроструктуру и повторность; важно определить, является ли деформация внутренней или обеспечивается архитектурой.

Инженерный вывод

Обзор опровергает абсолютное утверждение «керамика никогда не деформируется пластически при комнатной температуре», но не отменяет инженерной задачи предотвращать хрупкий отказ. Наиболее впечатляющие примеры относятся к микро- и наномасштабу, выбранным ориентациям либо специально созданным дефектным и интерфейсным структурам. Воспроизводимый отклик крупных изделий с достаточной прочностью, циклическим ресурсом и стойкостью к среде остаётся открытой задачей. Для аддитивного производства контроль пор, качества поверхности, остаточных напряжений и испытания в масштабе будущей детали не менее важны, чем многообещающий микромеханизм. Ни одна приведённая кривая не является характеристикой принтера KUNWU.
