Биокатализ
3D-печатные керамические носители для иммобилизации ферментов
Что учитывать при проектировании керамической вставки для непрерывного биокаталитического процесса: поверхность, поток, фиксацию и очистку.
Расширенное руководство по Valotta и соавт. (2021), CC BY 4.0. Семь оригинальных иллюстраций воспроизведены без изменений; текст и подписи адаптированы или переведены. Это не дословная перепечатка всей статьи и не испытание продукции KUNWU. Полная статья и лицензия доступны по ссылкам ниже.
Контекст исследования и модельная реакция

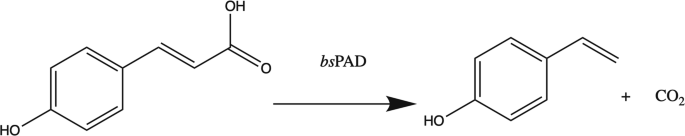

Valotta и соавторы (2021) объединили печатные вставки из оксида алюминия, ковалентную иммобилизацию фермента и автоматическую оптимизацию потока. Декарбоксилаза фенольных кислот Bacillus subtilis (bsPAD) превращала пара-кумаровую кислоту в винилфенол. Результаты относятся к этой реакции и системе носителей, а не ко всем ферментам.
Шесть вставок и изготовление керамики
Сравнивались прямые шестигранные соты HC1–HC3 и связанные кубические решётки CL1–CL3. Торцевые уплотнения ограничивали обходной поток. Длина 39,8 мм соответствовала ВЭЖХ-колонке с внутренним диаметром 8 мм и высотой 40 мм. Диаметр в зоне уплотнения составлял 7,8 мм, а средняя часть сот была уменьшена до 5,8 мм. Для каждой архитектуры изготовили три размера каналов.
После литографической печати суспензией оксида алюминия выполняли очистку, выдержку при 120 °C, удаление связующего и спекание при 1500 °C в течение двух часов. Это условия конкретной работы, а не универсальный режим для любой суспензии.
Поток нужно измерять, а не считать идеальным

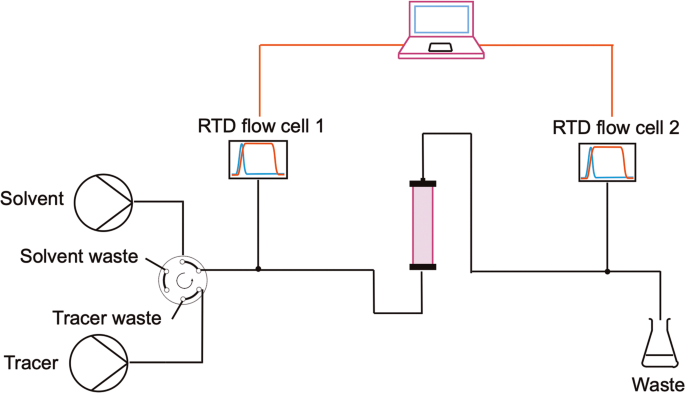

Две недорогие оптические ячейки регистрировали метиленовый синий на входе и выходе колонки. Это позволяло учитывать дисперсию в соединительных капиллярах. Расходы составляли 0,05; 0,1; 0,2; 0,5; 1 и 2 мл/мин.

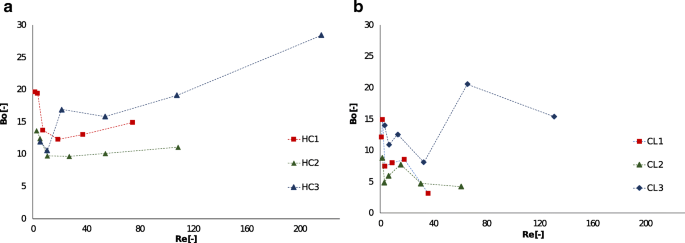

Числа Боденштейна у всех исследованных вставок были ниже 100, что указывает на существенную осевую дисперсию. При повышенном расходе HC3 приближалась к идеальному вытеснению сильнее, но сама сотовая форма этого не гарантирует. При малых расходах авторы также отмечают пульсации насоса и неравномерное питание каналов.
Химия поверхности и ограничения измерений
После кислотной активации и силанизации APTES сравнивали связывание через глутаровый альдегид и через EDC/NHS. Предварительные периодические опыты показали преимущества второго пути по выходу иммобилизации и стабильности активности. Его применили для проточных вставок, выполняя связывание непосредственно в потоке.
Выход оценивали по снижению активности раствора фермента до и после связывания: Yi = (Ab − Aa) / Ab × 100%. Это не прямое измерение каждой молекулы в каналах и не доказательство сохранения активности всего связанного фермента. BET и анализ активности дополняют, но не заменяют функциональную проверку.
Растворитель и автоматизированная установка

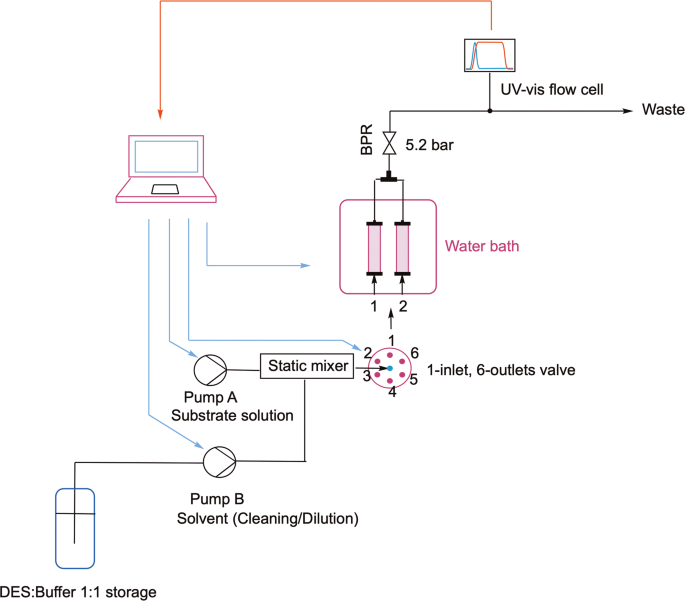

Хлорид холина и глицерин смешивали в молярном отношении 1:2, затем разбавляли фосфатным буфером pH 6 в объёмном отношении 1:1. Насосы подавали растворитель и субстрат в статический смеситель, далее — в переключаемые термостатируемые колонки и проточный УФ-видимый анализатор. Перед испытаниями систему промывали не менее часа для удаления слабо связанного фермента.

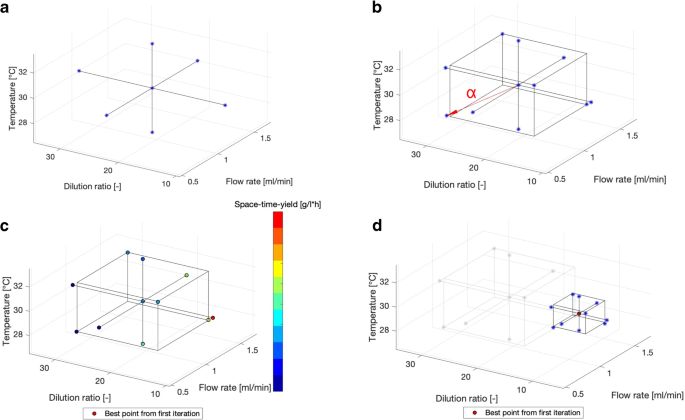

Варьировали температуру, расход и концентрацию субстрата. Дробный центральный композиционный план включал 11 опытов на первой итерации и 10 на второй. Основной критерий — объёмная производительность STY = концентрация продукта × расход / внутренний объём реактора. Это не то же самое, что максимальная конверсия.
Результаты, оптимум и границы переноса

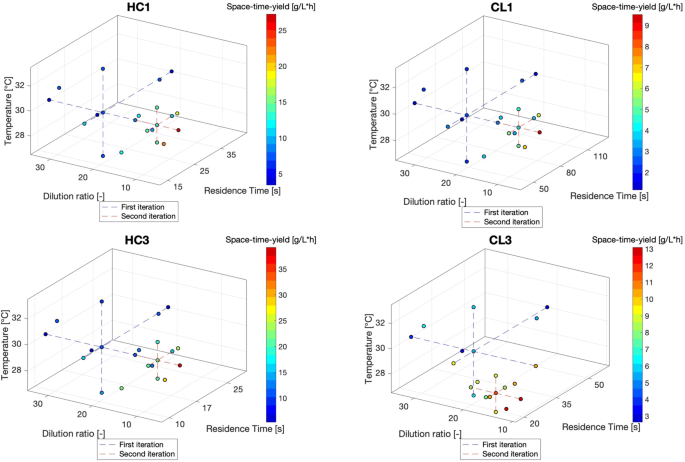

Для HC1, HC3 и CL1 выбраны 30 °C, 1,1 мл/мин и около 1,86 мМ исходного субстрата. Для CL3 найден другой оптимум: 28 °C, 1,464 мл/мин и около 0,93 мМ. Локальный поиск может приводить к разным близким оптимумам; все возможные условия не перебирались.
HC3 обеспечила 39,21 г/(л·ч), тогда как в предшествующей системе авторы указывали 4,8 г/(л·ч): примерно восьмикратный рост. Этому способствовали малый внутренний объём и высокое отношение поверхности к объёму. Результат нормирован по объёму конкретного реактора и не означает восьмикратного улучшения любого керамического биокатализатора.
Геометрия должна обслуживать поток и фермент
Каналы должны обеспечивать смачивание поверхности, предсказуемое время пребывания и приемлемый перепад давления. Увеличение поверхности не всегда повышает производительность: слишком узкие или извилистые проходы затрудняют заполнение, промывку и удаление пузырьков. Поэтому цифровую геометрию полезно сравнивать по распределению времени пребывания до иммобилизации фермента.
Поверхность носителя требует отдельной химии
Напечатанная и спечённая керамика не становится биокатализатором автоматически. Нужны очистка, активация поверхности, подходящий способ связывания и проверка того, что процедура не снижает активность фермента. Для ковалентной фиксации оценивайте выход иммобилизации, остаточную активность, вымывание, стабильность во времени и воспроизводимость регенерации или замены вставки.
Совместимость задаётся фактической средой
Материал и функциональный слой должны выдерживать рабочий pH, растворитель, соли, температуру, режим стерилизации или санитарной обработки. Отдельно проверьте адсорбцию субстрата и продукта, загрязнение пор и возможность полной промывки. Даже химически стойкая основа не гарантирует стойкость силанового слоя, линкера или самого фермента.
План первой пробной серии
Передайте модельную реакцию, размеры колонны, расход, вязкость среды, рабочий pH и температуру, выбранный фермент и предполагаемую химию фиксации. Первая серия должна сравнивать пустую керамическую вставку, функционализированный носитель без фермента и иммобилизованный биокатализатор. Так можно отделить влияние потока, поверхности и ферментативной активности.
