Электрические дорожки на 3D-керамической поверхности

Комбинация печатной керамики, лазерной активации и химического осаждения позволяет размещать проводящие дорожки на объёмных деталях.

Редакционный обзор KUNWU подготовлен по предоставленному техническому материалу. Приведённые результаты относятся к описанному исследованию или образцу и не являются характеристиками оборудования KUNWU.

Керамические пластины превосходны, но это была отраслевая проблема, чтобы «ползти» на 3D керамической поверхности схемы. Команда Юго-Восточного университета опубликовала обновленное исследование в Advanced Materiels: объединение 3D-печати керамики DLP с селективным химическим покрытием лазерной активации, создание недорогого, настроенного нового пути для 3D-керамики по «длинным» 60 микрометровым медным схемам на 3D-керамических поверхностях.

Керамика эффективна, но трёхмерные схемы сложны

В аэрокосмической отрасли, связи 5G/6G, радиолокации и других областях LTCC (низкотемпературная керамика совместного обжига) всегда была основной подложкой для радиочастотных микроволновых устройств благодаря своей высокой прочности, высокой термостабильности, высокой частоте и низким диэлектрическим потерям.

Однако традиционное производство LTCC основано на процессе ламинирования «литье → сверление → шелкография → ламинирование → совместный обжиг», который имеет два неизбежных ограничения:

  • Ограничение плоскостью: ламинирование складывает двумерные слои и затрудняет сложную трёхмерную интеграцию.
  • Ограничение серийности: большие вложения и длительный цикл удорожают малые серии и быстрое прототипирование.

Керамическая 3D-печать позволяет формировать сложные трехмерные структуры за один раз, но печать формы — это только первый шаг. Как сделать высокоточные металлические схемы на поверхности 3D-керамики — настоящий камень преткновения: проводимость серебряной пасты совместного обжига низкая; Процессы осаждения, такие как PVD и DPC, основаны на формировании рисунка фотолитографии, который по своей сути подходит только для плоских поверхностей.

В ответ на это противоречие команда Ключевой лаборатории МЭМС Министерства образования Юго-Восточного университета предложила маршрут гибридного аддитивного производства (HAM): DLP-керамическая 3D-печать + лазерная активация селективного электрохимического покрытия (LASELP). Результаты были опубликованы в ведущем журнале «Advanced Materials» в области материаловедения.

Печать, лазерная активация и химическое осаждение

Всю технологическую цепочку можно свести к шести этапам (рис. 1):

  • 1. Суспензия: смешать порошок LTCC, катализатор ATO (оксид олова-сурьмы) и фотополимерную смолу для последующей селективной металлизации.
  • 2. Печать: DLP-фотополимеризация формирует керамическую заготовку послойно.
  • 3. Удаление связующего и спекание: выдержка 2 h при 850 °C даёт плотную подложку.
  • 4. Активация: ближний ИК-лазер 1064 nm наносит рисунок и превращает Sn IV в каталитические центры Sn II на выбранных участках.
  • 5. Металлизация: медь осаждается только на активированных участках; ENIG добавляет защитные слои никеля и золота.
  • 6. Сборка: припаять компоненты и получить трёхмерное керамическое электронное устройство.

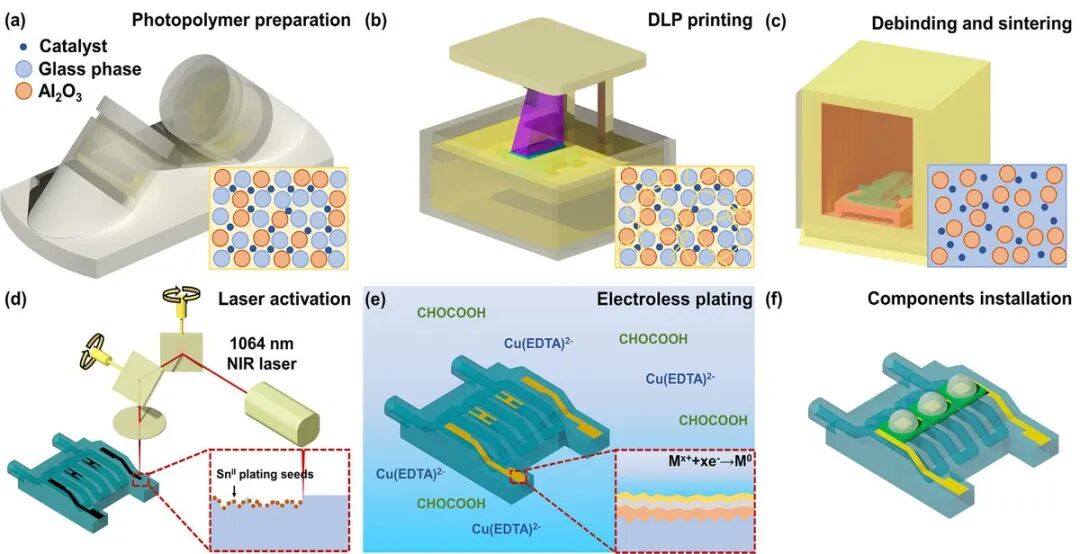

Рисунок 1 · Обзор технологической цепочки: (a) Приготовление суспензии LTCC (b) DLP-печать необработанного тела (c) Обезжиривание, спекание (d) Лазерная активация (e) Химическое покрытие (f) Установка компонентов
01Рисунок 1 · Обзор технологической цепочки: (a) Приготовление суспензии LTCC (b) DLP-печать необработанного тела (c) Обезжиривание, спекание (d) Лазерная активация (e) Химическое покрытие (f) Установка компонентов

Хитрость этого маршрута заключается в том, что катализаторы предварительно помещаются в керамику, а лазеры отвечают только за «пробуждение» областей, которые нуждаются в металлизации — независимо от того, насколько сложна поверхность, линии могут расти.

Печатная суспензия для селективной металлизации

Чтобы сделать «печать» и «печать» совместимыми, первой трудностью является формула суспензии. Обычные активируемые лазером катализаторы (такие как Cu₂(OH)PO₄, PdCl₂ и др.) имеют низкие температуры разложения, а высокая температура спекания керамики приведет к их заранее «дезактивации»; в то время как термостойкие катализаторы, такие как CuCr₂O₄, сильно поглощают ультрафиолет, снижая точность отверждения DLP-печати.

В конце концов команда выбрала ATO (оксид сурьмы и олова) в качестве катализатора и использовала TiO₂ для улучшения поглощения инфракрасного излучения матрицей. Доля керамического сырья в рецептуре составляла 96 мас.% LTCC + 3 мас.% ATO + 1 мас.% TiO2. Этот выбор одновременно удовлетворяет трем жестким ограничениям:

  • Термостойкость: XPS показывает сохранение Sn IV в ATO после спекания при 850 °C и возможности последующей лазерной активации.
  • Оптическая совместимость: ограниченное поглощение УФ-света ATO сохраняет глубину отверждения и точность печати.
  • Печатаемость: при 1,5 wt% диспергатора минимум вязкости около 1500 mPa·s. Экспозиция 180 mJ/cm² даёт глубину отверждения около 100 μm для слоёв 50 μm.

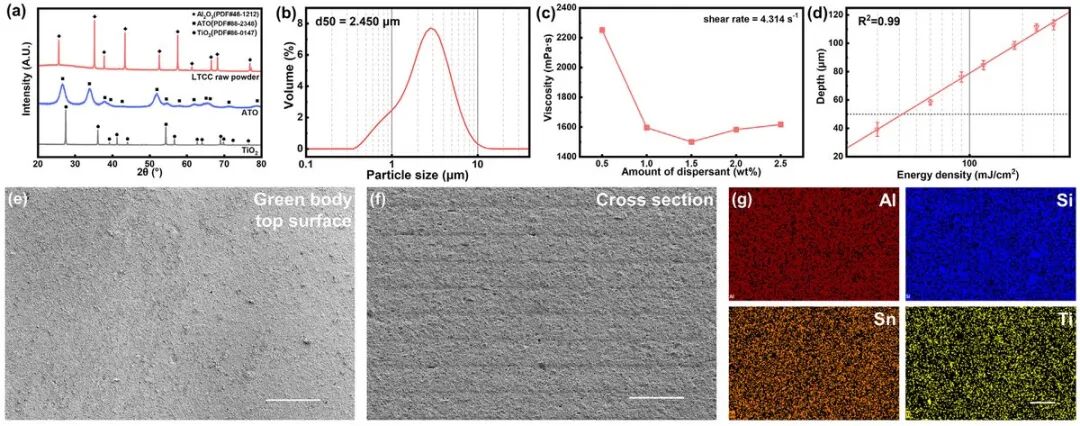

Рисунок 2. Характеристика пластинчатой фоточувствительной суспензии LTCC: (a) XRD сырья (b) Распределение частиц LTCC по размерам (c) Изменения вязкости в зависимости от содержания диспергатора (d) Кривая глубины отверждения (e-g) Поверхность сырого тела, поперечное сечение SEM и EDS
02Рисунок 2. Характеристика пластинчатой фоточувствительной суспензии LTCC: (a) XRD сырья (b) Распределение частиц LTCC по размерам (c) Изменения вязкости в зависимости от содержания диспергатора (d) Кривая глубины отверждения (e-g) Поверхность сырого тела, поперечное сечение SEM и EDS

Необработанное тело было обезжирено на сверхнизкой скорости и спечено при 850°С в течение 2 часов с получением серо-голубой плотной керамики плотностью 3,25 г/см³, прочностью на трехточечный изгиб 302,3 МПа и диэлектрическими потерями всего 0,0133 на частоте 25 ГГц. Его комплексная производительность сравнима с коммерческими продуктами LTCC.

Как лазерная активация обеспечивает металлизацию

Во всей технологии есть только один ключевой научный вопрос: что именно лазер делает с керамической поверхностью?

РФЭС-анализ дал ответ: после спекания элемент Sn в АТО стабилен в состоянии SnIV (энергия связи 487,1 эВ); а после лазерного облучения с длиной волны 1064 нм в зоне активации появляется новый характеристический пик SnII (486,1 эВ) - лазер восстанавливает стабильный SnIV in situ до каталитически активного SnII, что является классической «затравкой» для химического меднения.

Последующее химическое покрытие представляет собой «несколько реакций»: ион меди уменьшается до частиц меди семенами SnII, а частицы меди используются в качестве самокатализирующих точек для поддержания покрытия и накопления слоев. Рост был четко задокументирован SEM: три минуты наночастиц меди, 10 минут блестящих медных слоев и 30 минут металлического покрытия.

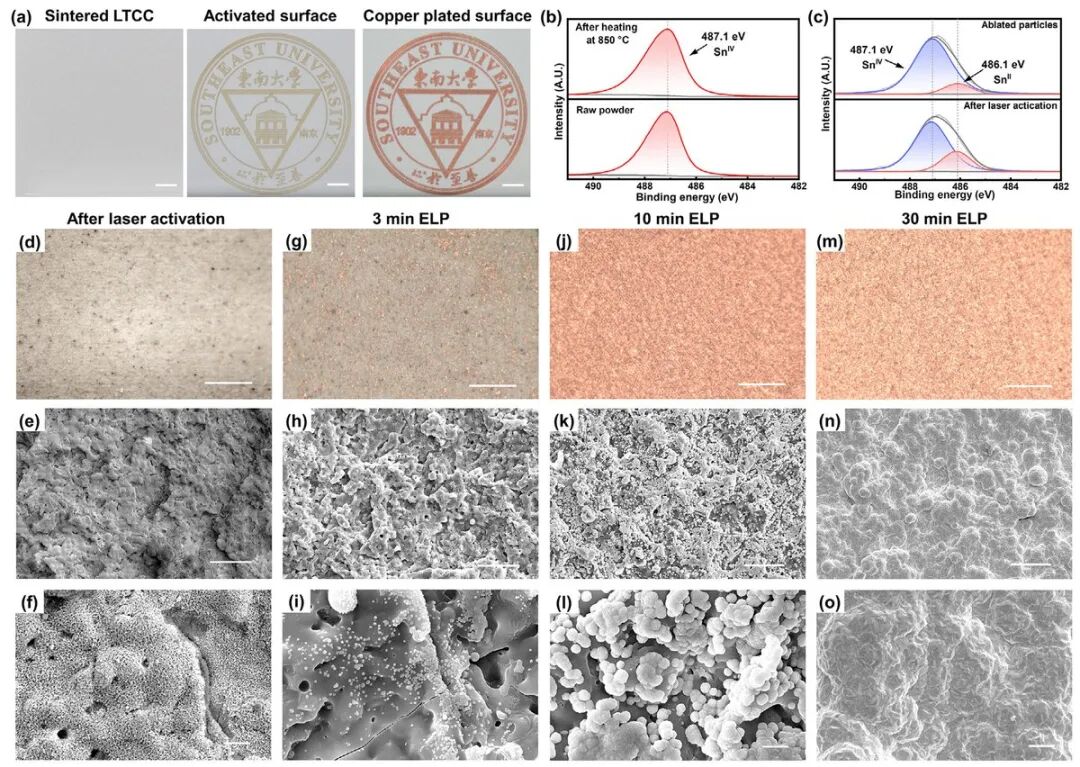

Рисунок 3 · Механизм LASELP: (a) образец после спекания, лазерной активации и меднения с рисунком эмблемы Юго-Восточного университета; (b,c) XPS-спектры Sn; (d–o) поверхность после активации и химического осаждения в течение 3, 10 и 30 минут.
03Рисунок 3 · Механизм LASELP: (a) образец после спекания, лазерной активации и меднения с рисунком эмблемы Юго-Восточного университета; (b,c) XPS-спектры Sn; (d–o) поверхность после активации и химического осаждения в течение 3, 10 и 30 минут.

На рисунке 3(a) лазерный рисунок эмблемы Юго-Восточного университета полностью покрывается медью, а неактивированные участки остаются без покрытия. Среди испытанных режимов 8 W и 1000 mm/s дали минимальное сопротивление. Недостаточная мощность ухудшала активацию, избыточная вызывала абляцию поверхности.

Линии 60 μm и 88% проводимости чистой меди

Качество процесса в конечном итоге зависит от данных. Результаты систематической характеристики слоя химического меднения, полученные командой, следующие:

СвойствоРезультатПримечание
Минимальная ширина60 μmЗазор 70 μm; 28 пар встречно-штыревых электродов без замыканий
Толщина меди~11 μm после 4 h осажденияСоответствует указанной глубине скин-слоя выше 0.1 GHz
Проводимость5.1 × 10⁷ S/m~88% чистой меди
Чистота меди>99 wt%XRD не выявил CuO/Cu₂O
АдгезияASTM D3359 класс 5BНет отслоения при испытании лентой
ШероховатостьSa 1.41 μmСопоставима с низкопрофильной медной фольгой ВЧ-плат
Термостойкость ENIGСтабильное сопротивление после 2 h при 500 °CГолая медь окислялась до разрыва при 300 °C

Таблица 1 · Сводка ключевых показателей эффективности медного слоя LASELP

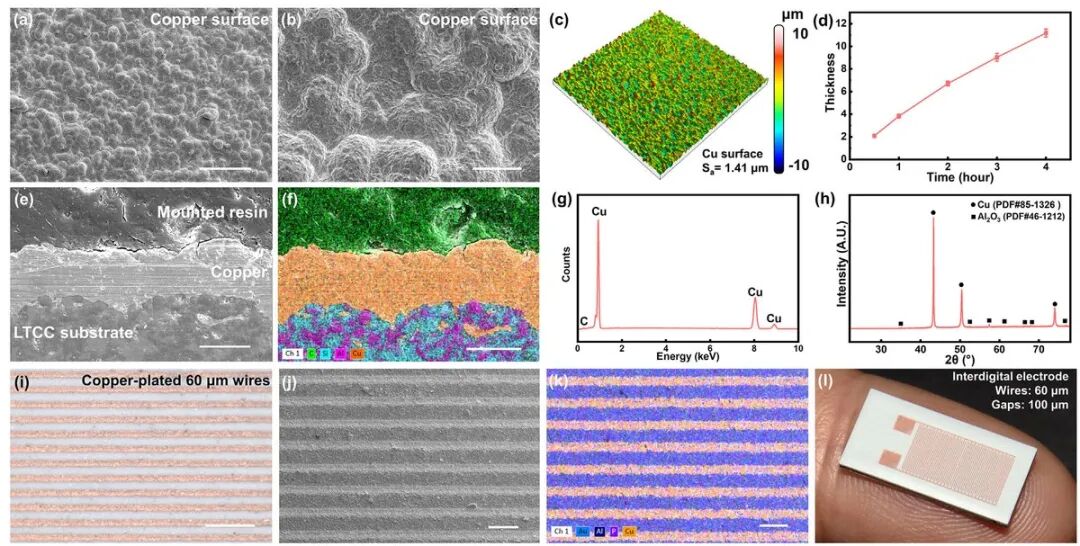

Рисунок 4 · Характеристика слоя химического меднения: (a-b) СЭМ поверхности медного слоя (c) Трехмерная морфология поверхности (d) Кривая скорости покрытия (e-f) Поперечное сечение SEM и EDS (g-h) EDS и XRD (i-k) Медная проволока 60 мкм (l) Встречно-штыревой электрод с шириной линии 60 мкм
04Рисунок 4 · Характеристика слоя химического меднения: (a-b) СЭМ поверхности медного слоя (c) Трехмерная морфология поверхности (d) Кривая скорости покрытия (e-f) Поперечное сечение SEM и EDS (g-h) EDS и XRD (i-k) Медная проволока 60 мкм (l) Встречно-штыревой электрод с шириной линии 60 мкм

Ширина линии 60 мкм близка к уровню массового производства прецизионных печатных плат, намного лучше, чем 100-200 мкм серебряной пасты совместного обжига, и реализуется на трехмерных поверхностях произвольной формы. Шероховатость поверхности менее 2 мкм особенно важна для высокочастотных устройств: шероховатая поверхность значительно увеличивает потери в микроволновом диапазоне. Эта работа напрямую сравнивает коммерческую медную фольгу для высокочастотных печатных плат.

В ответ на суровые условия команда дополнительно представила процесс ENIG (химическая пропитка никеля), который образует три слоя композитной обшивки: никель для блокирования пролиферации, золото для обеспечения свариваемости и антиоксидантов. В эксперименте с тепловым шоком образец ENIG был на 500 °C при стабильном сопротивлении 2 часа, а голая медная линия — на 300 °C.

Три примера керамической электроники

Мигающая схема на плоской и конформной подложке

Команда создала схему ENIG с шириной линии 150 мкм на керамической подложке размером с ноготь. После установки компонентов светодиод постоянно мигал с частотой около 1,5 Гц. Эта же схема была также «перенесена» на 3D-конформную подложку с наклоном 45° — это интегрированная структурно-функциональная конструкция, которую невозможно достичь с помощью планарной технологии.

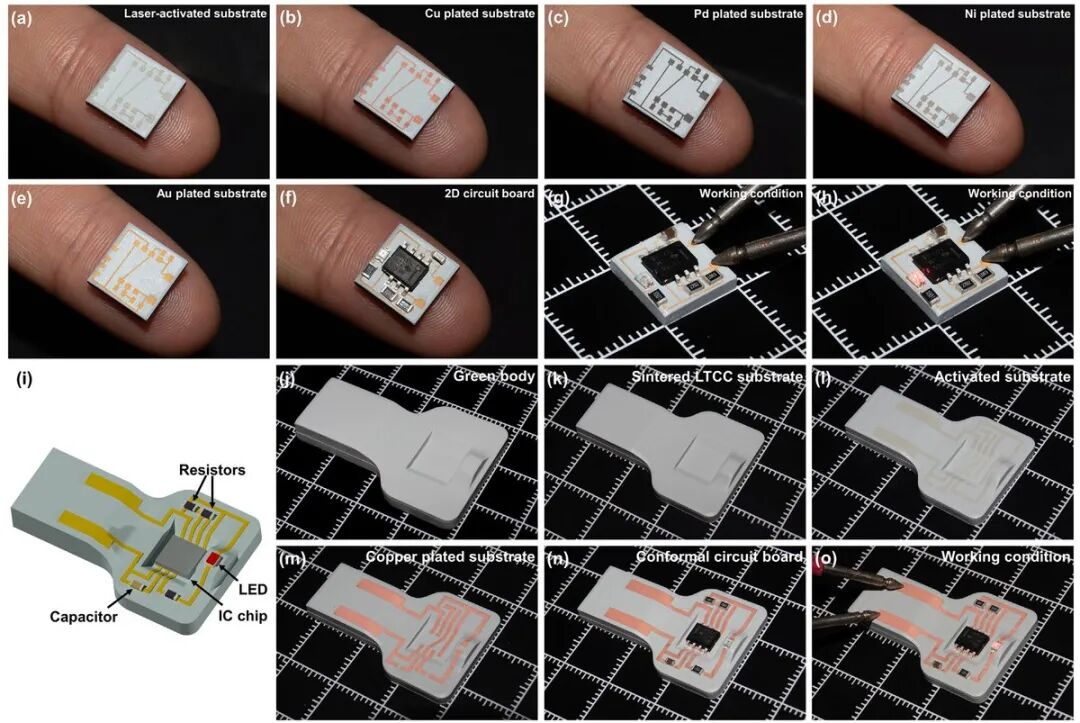

Рисунок 5. Керамическая плата постоянного тока малой мощности: (a-h) Схема 2D-мигающего светодиода на кончике пальца и рабочее состояние (i-o) Весь процесс схемы 3D-конформного мигающего светодиода
05Рисунок 5. Керамическая плата постоянного тока малой мощности: (a-h) Схема 2D-мигающего светодиода на кончике пальца и рабочее состояние (i-o) Весь процесс схемы 3D-конформного мигающего светодиода

Водяное охлаждение мощного светодиода

Управление температурным режимом является основой мощной электроники. Команда напрямую интегрировала конформный канал водяного охлаждения внутрь керамической подложки светодиода, и сравнение инфракрасных тепловизионных изображений чрезвычайно эффективно: при использовании 9 Вт без охлаждения температура чипа взлетает до 283,2°C и перегорает за 15 секунд; после прохождения охлаждающей воды со скоростью 60 мл/мин температура при полной мощности составляет всего 82,7°C.

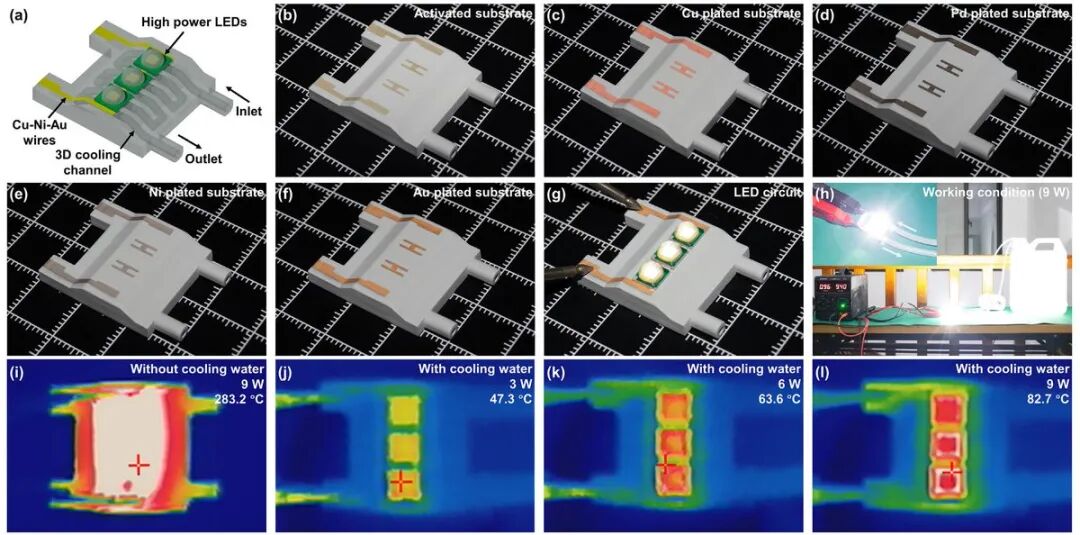

Рисунок 6 · 3D-схема мощного светодиода со встроенным каналом водяного охлаждения: (a-g) Лазерная активация, послойное нанесение покрытия на процесс установки светодиода (h) Рабочее состояние (i-l) Сравнение инфракрасных тепловых изображений при отсутствии охлаждения и при водяном охлаждении
06Рисунок 6 · 3D-схема мощного светодиода со встроенным каналом водяного охлаждения: (a-g) Лазерная активация, послойное нанесение покрытия на процесс установки светодиода (h) Рабочее состояние (i-l) Сравнение инфракрасных тепловых изображений при отсутствии охлаждения и при водяном охлаждении

Трёхмерный УФ-датчик направления

Наиболее впечатляющей демонстрацией является 3D УФ-датчик: пять электродов вилочного пальца размещены на верхней части базовой пластины и четыре наклона 45°, а Zno капает в качестве датчика. Электроды находятся в разных направлениях, с 22,4 мкА и только 3,9 мкА на обратной стороне, и комбинированные алгоритмы могут обратить 3D в вектор света. Это функция, которую датчики не могут выполнять естественным образом.

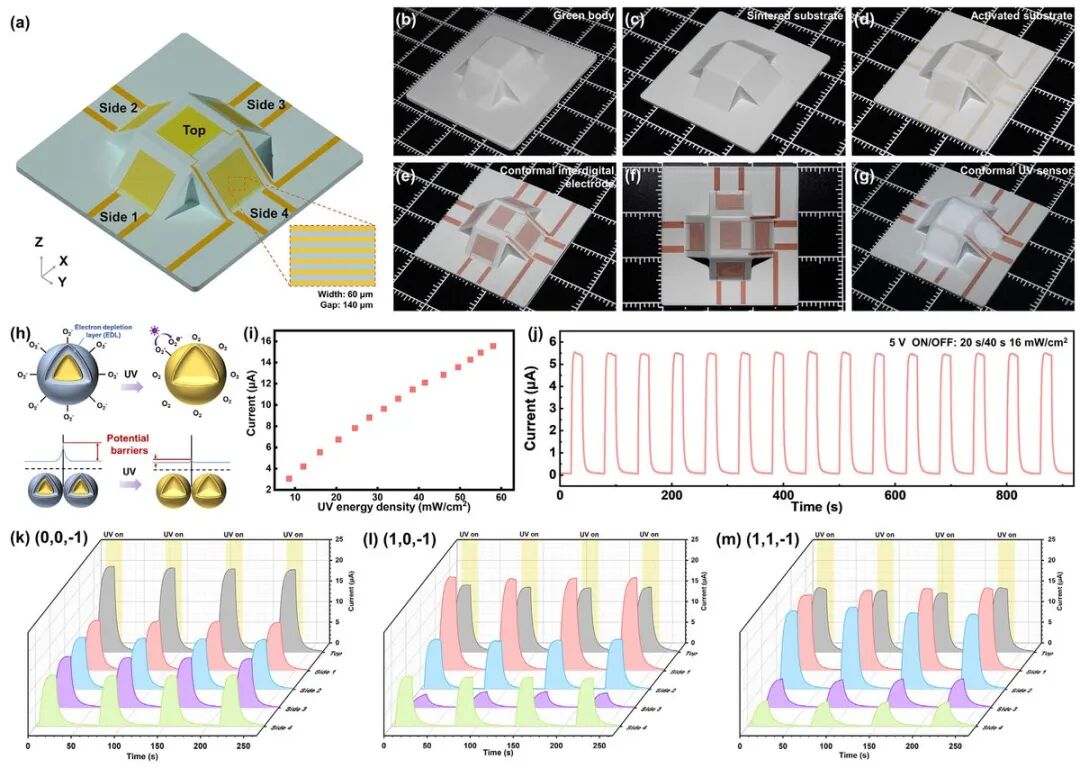

Рисунок 7 · Трехмерный УФ-датчик с матрицей встречно-штыревых электродов: (a-g) Структурная конструкция и реальный объект (h) Фоточувствительный механизм ZnO (i) Линейный отклик силы тока и света (j) Стабильность в течение 15 циклов (k-m) Пятиканальный дифференциальный отклик на падающий свет в трех направлениях
07Рисунок 7 · Трехмерный УФ-датчик с матрицей встречно-штыревых электродов: (a-g) Структурная конструкция и реальный объект (h) Фоточувствительный механизм ZnO (i) Линейный отклик силы тока и света (j) Стабильность в течение 15 циклов (k-m) Пятиканальный дифференциальный отклик на падающий свет в трех направлениях

Три вывода для аддитивного производства керамики

Во-первых, материальный дизайн является источником функциональных прорывов. В основе лежит не новое оборудование, а материальная изобретательность по «предварительному внедрению» катализатора в суспензию — баланс между термостойкостью АТО и светопропусканием напрямую определяет успех или неудачу процесса. Прорывы в функциональной керамике все чаще основаны на «приготовлении суспензии».

Во-вторых, гибридное производство — единственный путь к устройствизации. Гибридная парадигма «печать + лазер + химическое покрытие» доказывает, что идея 3D-печати керамики заключается в сочетании со зрелыми последующими процессами, а не в замене всего.

В-третьих, 3D-схемы позволяют керамической электронике вернуться к принципу «структура — это функция». Конформные каналы охлаждения и массивы датчиков направления напрямую преобразуют структурную свободу в производительность устройства — в этом основная ценность керамической 3D-печати.

Справочные материалы: Ван П., Чэнь Ли (Ключевая лаборатория МЭМС, Министерство образования, Юго-Восточный университет)
