Баланс свойств в иерархической пористой керамике

Характеристики пористой керамики определяются «порами». Но большие поры не лучше, и больше пор не лучше - каждый, кто производит материалы, знает эту истину, но в реальной эксплуатации трудно примирить противоречие: когда пористость высока, механическая прочность неизбежно снижается; когда пористость низкая, проницаемость и удельная поверхность не могут увеличиться; термобарьерное покрытие требует низкой теплопроводности (высокая пористость), но также требует механической надежности (низкая пористость); каркасу для восстановления кости нужна высокая пористость, чтобы позволить клеткам расти, но ему также нужна определенная прочность, чтобы выдерживать физиологические нагрузки.

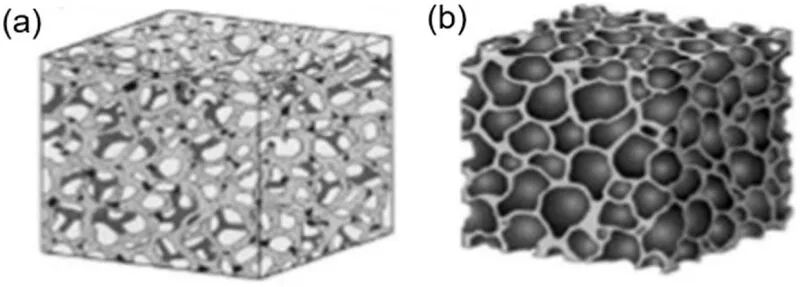

Традиционный метод записи на шкале диафрагмы никогда не решит этого противоречия, потому что микропоры (<2 нм), поры (2-50 нм) и большие отверстия (>50 нм) контролируют различные физические функции. Основной аргумент этого синтеза заключается в том, что конфликт «сила против функции» может быть решен из корня путем интеграции трех отверстий в масштабе апертуры в один материал, который позволяет им выполнять свою работу. Это философия дизайна иерархической керамики.

Три весы, каждая выполняет свои обязанности

Прочность микропор (<2 нм) - это поверхностная активность - большая удельная площадь поверхности, подходящая для сценариев катализа и адсорбции, но механическая прочность почти равна нулю; мезопоры (2-50 нм) доминируют в диффузии и транспорте – путь диффузии молекул внутри является правильным, что является идеальным масштабом для процессов хранения и разделения энергии; макропоры (> 50 нм) отвечают за механическую поддержку и проникновение клеток - когда размер пор достаточно велик, в них могут проникнуть мезенхимальные стволовые клетки костного мозга человека (hBMSC, 15-30 мкм) и кластеры клеток (~ 200 мкм).

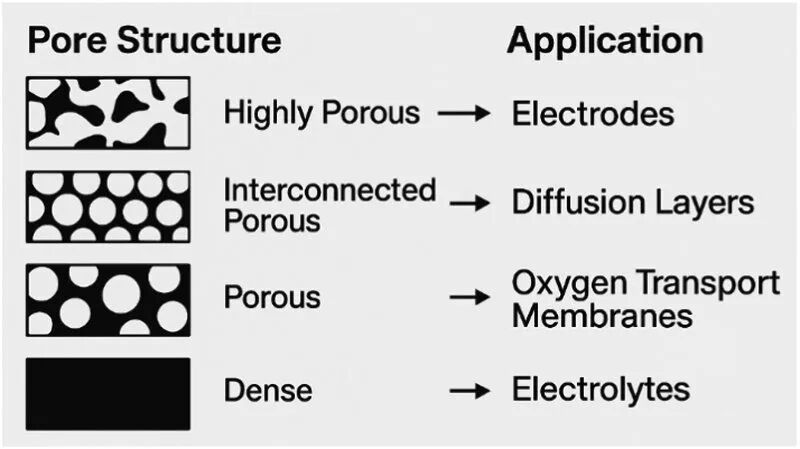

Ключевым моментом является сделать микропоры ответственными за каталитическую активность, мезопоры — за диффузию ионов/газа, а макропоры — за механическую поддержку и биологическое проникновение — эти три функции разделены, а не борются друг с другом в одном масштабе. Это основная логика иерархических пористых структур: каждая пора делает то, что у нее получается лучше всего, а не пытается удовлетворить все потребности одним размером пор.

Применение 1: Твердооксидный топливный элемент (ТОТЭ) – плотность трехфазной границы раздела увеличена на 40-60%

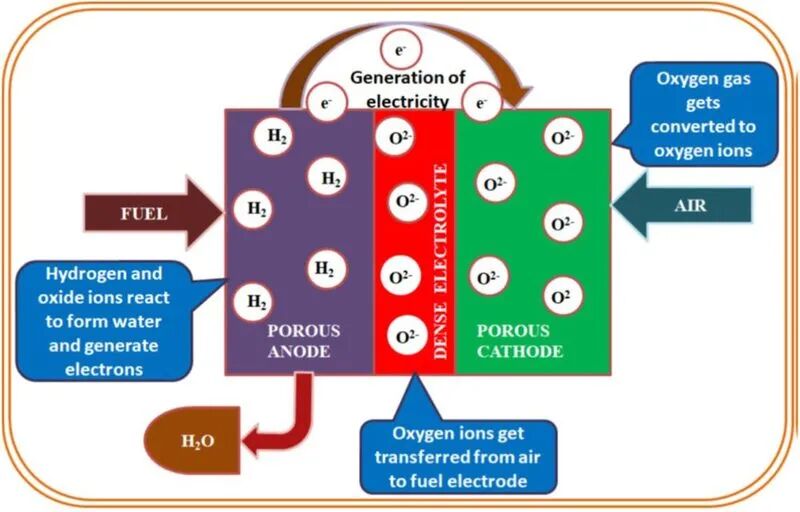

Анодная реакция твердооксидного топливного элемента происходит на «тройной фазовой границе» (TPB) – области, где встречаются твердое топливо, ионы кислорода и газообразное топливо. Чем выше плотность трехфазной границы раздела, тем быстрее реакция и выше эффективность батареи. Проблема с традиционными пористыми анодами заключается в следующем: высокая пористость означает больше трехфазных границ раздела, но недостаточную механическую прочность; увеличение пористости улучшает каталитическую активность, но при этом снижаются механические свойства.

Проблема решается слоем пористых анодов: большие отверстия (>50 нм) обеспечивают механику поддержки скелетов, средние отверстия (2-50 нм) обеспечивают газообразный диффузионный путь, микропоры обеспечивают точку каталитической активности - три отверстия функциональны, три интерфейса увеличивают плотность на 40-60 процентов, сохраняя при этом механическую прочность. Эти данные получены из этого синтеза всестороннего анализа современной литературы и охватывают различные пути подготовки, такие как синтез с использованием шаблонов, растворенный гель и 3D-печать.

Применение 2: Термобарьерное покрытие (TBC). Теплопроводность снижается вдвое, его можно выдерживать при температуре 1100°C 1000 раз без образования трещин.

Теплозащитные покрытия для аэрокосмических двигателей и газовых турбин должны работать при экстремальных температурах: чем выше температура, тем выше термический КПД, но также и тем больше тепловая нагрузка, с которой сталкивается материал. Основное противоречие термобарьерных покрытий состоит в том, что плотная керамика имеет высокую теплопроводность (плохую теплоизоляцию), а высокопористые покрытия обладают хорошей теплоизоляцией, но плохой прочностью.

Разложение структуры расщепления является конструкцией скорости градиентной пористости: построение градиента скорости пор внутри покрытия - высокая скорость поверхностной пористости (низкопроводящее тепло), низкая скорость пористости дна (моральная поддержка), снижение около 50 процентов, и более 1000 циклов при 1100°C остаются неповрежденными. Это производительность, которая исходит от «делает отверстие в нужном месте» - неравномерно распределяется по покрытию.

Вот интересная материальная проблема: форма поры и направление, в котором она расположена, также оказывают влияние. Направленные слои (от направленных методов конденсации) имеют лучший эффект, чем случайно распределенная изоляция отверстий, так как тепловые потоки должны следовать более длинному пути - подобно структуре здания.

Применение третье: Каркас для восстановления костей - сочетание пористости более 75% и прочности 5-8 МПа.

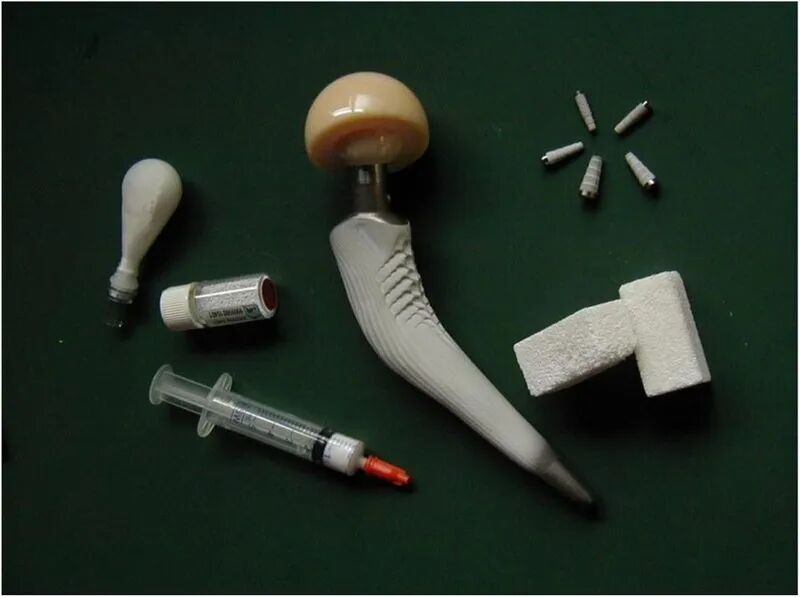

Каркасы для восстановления костей являются одним из наиболее прямых применений пористой керамики. Человеческая кость по своей природе представляет собой иерархическую пористую структуру: гаверсовы каналы (диаметр ~50 мкм) отвечают за распределение кровеносных сосудов и нервов, костные лакуны (~10-20 мкм) вмещают костные клетки, а микропоры в костном матриксе обеспечивают поверхности ионного обмена. Имитирование этой иерархической структуры — классическая идея регенеративной медицины.

Данные о производительности для стратификации плит гидроксилфосфата (HAp): 75% порерат и 5-8 МПа - этот диапазон прочности близок к сосновой кости (телесная кость 100-230 МПа, бесклеточная кость 2-12 МПа) и достаточен для нетяжелого восстановления перелома. Ключ в том, что конструкция стратификации не только связывает скелетные клетки с поверхностью рамы, но и проникает внутрь - глубина проникновения клеток поднимается от ~200 мкм до ~400 мкм в равновесной структуре, ускоряя образование костей на 4-6 недель.

Четыре маршрута подготовки: каждый имеет свою сферу применения, универсального решения не существует.

▶ Замораживание литья

Преимущества: слои отверстий, способных к ориентации (имитация проходов естественных костей) и проемов с широким диапазоном (1-500 мкм). сцены, подходящие для покрытия теплового барьера и для направленного проникновения. Ограничения: требуется криогенное оборудование, размеры образцов ограничены ростом кристаллов, а массовое производство затруднено.

▶ С помощью шаблонов

Преимущества: Точный контроль над апертурами и перфорациями хорош и может повторяться. Природные пористые шаблоны (например, дерево, кораллы) могут воспроизводить их тонкие структуры. Ограничения: Шаги удаления шаблонов сложны, остаточные шаблоны могут загрязнять продукты с длительным временем выполнения.

▶ Прямое вспенивание

Преимущества: простой процесс, низкая стоимость, подходит для крупномасштабного производства с частотой пор более 95%. Ограничения: распределение диафрагмы трудно контролировать, открытые / закрытые отношения нестабильны, а механика непоследовательна.

▶ 3D-печать (аддитивное производство)

Преимущества: Прямое формирование сложных геометрических форм и градиентной поровой структуры, дизайн САПР чрезвычайно либеральный и управляемые параметры печати. Ограничения: высокая стоимость оборудования, сложная формулировка суспензионных систем и неэффективная печать крупногабаритных образцов.

Вывод: Многоуровневое проектирование — это фундаментальный способ преодолеть противоречие «прочность-функциональность».

Основной вывод этого синтеза резюмируется в одном предложении: разъединение функции передачи, поддержки механики и поверхностной реакции в трех масштабах, а именно, микропобережье, мезопоры и крупнопоры, является единственным эффективным путем решения проблемы многопоровых керамических свойств.

Для инженеров-материаловиков проектирование слоистой пористой керамики имеет несколько очевидных инженерных последствий: высокопроизводительные TBC должны иметь не однородную пористость, а градиентную пористость; Аноды ТОТЭ должны обеспечивать как газодиффузионные каналы, так и механическую поддержку, и нет необходимости и не следует использовать один и тот же размер пор для одновременного решения обеих проблем; При расчете размера пор каркасов для восстановления кости следует учитывать три масштаба натуральной кости (каналы микронного уровня → матрица наноуровня → поры клеточного уровня), а не просто гоняться за показателями пористости.

Перспективы: Искусственный интеллект и машинное обучение ускоряют обратное проектирование слоистых пористых материалов — учитывая целевые свойства (теплопроводность, прочность на сжатие, проницаемость), ИИ может быстро подобрать оптимальную комбинацию размеров пор и маршрут подготовки. Это направление может подорвать традиционный метод проб и ошибок в исследованиях и разработках в ближайшие пять лет.

Ссылки

[1] С. Пант, К. Сингх, Н. Шарма, М. Сингх, С. Чаудхари, К. Кишор, К. Пандурангаппа, М. Лал, «Иерархическая пористая керамика: стратегии проектирования, компромиссы между структурой и свойствами и многофункциональные приложения в аэрокосмических, биомедицинских и энергетических системах», Next Materials, vol. 12, 102306, 2026. DOI: 10.1016/j.nxmate.2026.102306.
