Ударный отклик и послойное разрушение пористой керамики

Когда речь идет об ударостойких материалах, в первую очередь на ум приходят «твердость» стальных пластин, «мягкость» пенопласта и «умность» сотового алюминия. Но есть материал, который обычно считается «ломким при прикосновении» и который незаметно дает о себе знать в области защиты от ударов: керамика. Он не основан на том, что его сложнее носить, и не на мягкости и амортизации, а на наборе изысканных структурных решений. В этой интерпретации знаний мы начнем с того, «как свернуть».

Причины хрупкости

В керамике нет недостатка прочности. Многие конструкционные керамики могут иметь десятки миллионов МПа в устойчивой прочности и не содержат металла в численном выражении. Настоящая короткая пластина заключается в устойчивости к переломам: когда напряжение превышает порог, трещина проходит через весь разлом, практически без пластического преобразования для буферизации и поглощения энергии. И оказывается, как только груз поднимается, керамика не «соответствует», а просто «ломается».

Это означает, что при ударе по традиционной тонкой керамике энергия почти полностью используется для расширения трещин, а каналов «несварения» недостаточно. Если вы хотите, чтобы он держался на шоке, идея не «жестче» - она только раскроет трещины быстрее. По-настоящему эффективной стратегией было бы введение большого количества контролируемых отверстий, которые позволили бы материалам продолжать потреблять энергию в процессе разрушения, катастрофически ломаться в одно мгновение и растягиваться в постепенный и предсказуемый процесс сжатия.

Иерархическая пористость по природным образцам

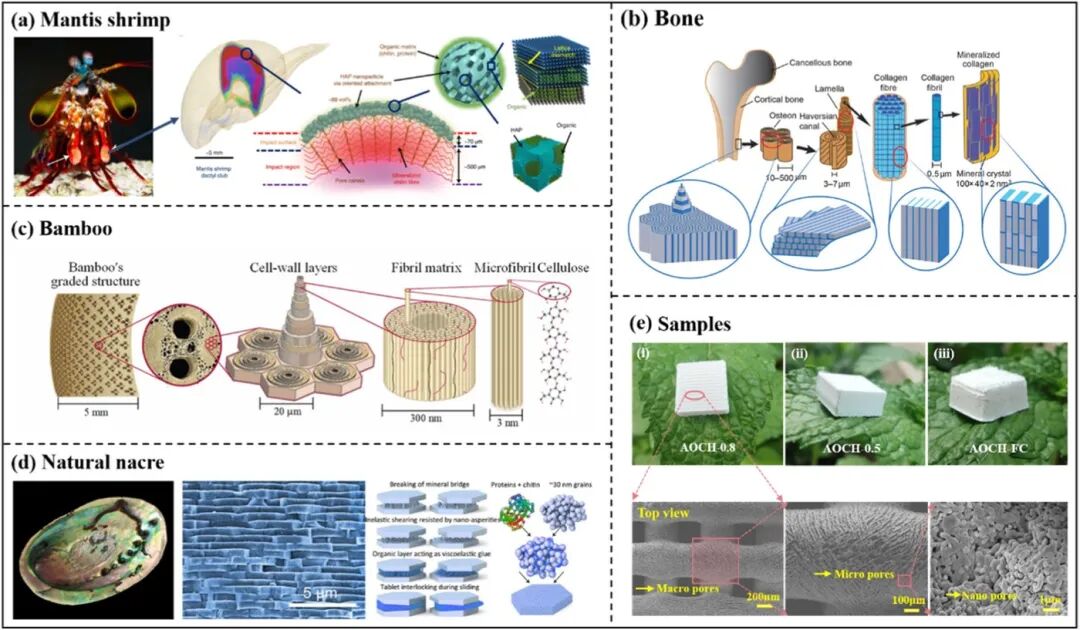

Какая структура пор вам нужна? Ответ скрыт в природе. Престоны креветок Мантиса могут забивать твердую оболочку жертвы, жемчуг может выдерживать удары далеко за пределами их собственной силы, а кости животных легкие и устойчивые. У них общая черта: многоуровневые, пористые структуры от нано до макромасштаба. Существует слой каркасных скелетов на макроуровне и микропор в направленном порядке. Волны силы входят, они преломляются, наклоняются, рассеиваются, и трещины «поворачиваются» на каждом шагу, и энергия потребляется слоями в процессе.

Сложность изготовления керамики, имитирующей эту конструкцию, заключается в том, что макрорешетка и микропоры требуют отдельного управления разными методами обработки, и оба они должны сосуществовать в одной и той же детали.

Печатный макрокаркас и микропоры ледяного литья

Керамическая 3D-печать хороша для макромоделирования и позволяет точно спроектировать расположение, расстояние между проводами и иерархическую структуру решетчатого каркаса. Однако его контроль над порами микронного размера ограничен. В свою очередь, при литье замораживанием используется направление роста кристаллов льда для формирования аккуратных микроскопических каналов, но оно не может создавать сложные трехмерные макроформы. Оба имеют недостатки.

Объединив их, формируется идея так называемой «криогенной 3D-печати»: сначала с помощью 3D-печати экструдируют керамическую суспензию и укладывают макрорешетку, позволяя при этом воде в суспензии образовывать кристаллы льда на низкотемпературной платформе, а затем сушку вымораживанием и сублимацию для удаления кристаллов льда, оставляя соединенные микроскопические поры. Таким образом, макроскопический скелет исходит из пути печати, а микроскопические поры - из шаблона кристалла льда, и оба масштаба реализуются одновременно в одной и той же части. По сути, этот процесс представляет собой улучшенную технологию прямого письма чернилами (DIW). Внедрение низкотемпературной платформы позволяет ему также обладать микроскопическими порообразующими способностями, присущими литью замораживанием.

Плато напряжение–деформация как признак поглощения удара

Работает ли многоуровневая пористая структура? Использование разъемного прижимного стержня Хопкинсона (SHPB) для испытаний на удар при высокой скорости деформации является наиболее прямым методом контроля. В экспериментах такого типа наиболее показательна форма кривой растяжения-деформации. При воздействии традиционной плотной керамики кривая сначала быстро поднимается до резкого пика, затем резко падает и ломается. Весь процесс чрезвычайно короток и почти не поглощает энергию.

Кривые для иерархической пористой керамики иные. Он пройдет три стадии: эластичный раздел, платформенный раздел и плотный раздел. Эластичный участок представляет собой первоначальный ответ, а затем переходит на относительно плоскую «платформу». Стресс не продолжает расти с напряжением, а остается на стабильном уровне. Это означает, что материал продолжает деформироваться и поглощать энергию, но не разрушается. Чем длиннее и ровнее платформа, тем лучше эффект поглощения энергии. Наконец, он попадает в плотный участок, где поры уплотняются и напряжение снова возрастает.

Ниже приведены кривые растяжения и деформации, измеренные при различных скоростях деформации в этом исследовании. Видно, что чем выше скорость деформации (чем сильнее воздействие), тем заметнее область плато. Это показывает, что преимущество структуры в поглощении энергии будет еще больше усиливаться при высоких скоростях деформации.

Пористость трех групп образцов одинакова (все около 87%), но механические показатели различаются в несколько раз. Под воздействием 2000 с⁻¹ прочность на сжатие образцов плотной проволоки, напечатанных при низкой температуре на 3D-принтере (расстояние между проволоками 0,5 мм), почти в 4 раза выше, чем у образцов, отлитых замораживанием, и напряжение платформы также выше в той же пропорции. Чем плотнее расстояние между проволоками и чем более однороден скелет, тем легче волнам напряжения быстро установить динамический баланс внутри материала, а коллапс пор происходит более синхронно, а колебания меньше.

Управляемое схлопывание: два механизма разрушения

Результатом является высокая нагрузка на платформу. Более достойно дальнейшего исследования вопрос «почему он высокий», то есть как материал разрушается под ударной нагрузкой. Высокоскоростные камеры зафиксировали два различных процесса отказа.

Образец, напечатанный при низкой температуре на 3D-принтере: схлопывание слой за слоем снизу вверх. После того как волна напряжения передается от падающего стержня к образцу, она сначала вызывает деформацию нижнего слоя вблизи передающего стержня. Макропоры послойно сжимаются, микропоры затем участвуют в деформации, и скелет послойно сжимается. Повреждения начались снизу и постепенно распространились вверх, при этом верхний каркас оставался неповрежденным на протяжении большей части процесса погрузки. Этот метод «послойного расщепления» гарантирует, что материал продолжает поглощать энергию в широком диапазоне деформаций, вместо того, чтобы сначала разрушаться в одном месте и вызывать общий отказ.

Холодильные отливочные образцы: Трещина сверху вниз. Опять же, ударные нагрузки, в то время как трещины сначала на стороне образца, быстро расширяясь в направлении роста кристаллов льда. Затем куски начали падать с верхнего края и были разбрызганы. Это типично для хрупкого перелома, без послойного буферного процесса и без эффективного потребления энергии.

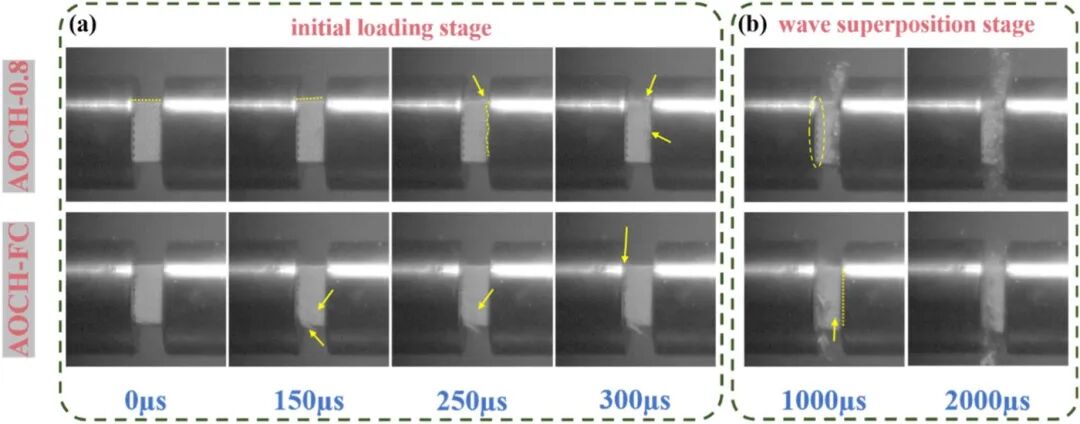

Рисунок ниже наглядно демонстрирует разницу между двумя режимами отказа. Левый столбец представляет собой образец, напечатанный на низкотемпературном 3D-принтере, а правый столбец — образец, полученный методом замораживания. Также под воздействием 1000 с⁻¹ один постепенно уплотняется, а другой трескается и разбрызгивается.

Почему такая разница? Ключом является структурная преемственность. Скелет, напечатанный на 3D-принтере, соединен в трехмерном пространстве. После разрушения одного слоя напряжение будет поглощаться соседним слоем. Хотя каналы замораживания и аккуратны, они расположены в одном направлении и не имеют боковых связей между слоями. При возникновении трещин препятствия в направлении каналов практически отсутствуют.

Это подтверждается ограниченным мета-моделированием. Концентрация областей напряжения в образцах 3D-печати показала распределение «тетраграсса», что указывает на эффективное рассеивание напряжения на поперечном сечении скелета. В образцах замороженного литья напряжение концентрируется вдоль односторонней линии пор, практически без отклонения от пути трещины.

Дополнительный выигрыш от малой массы

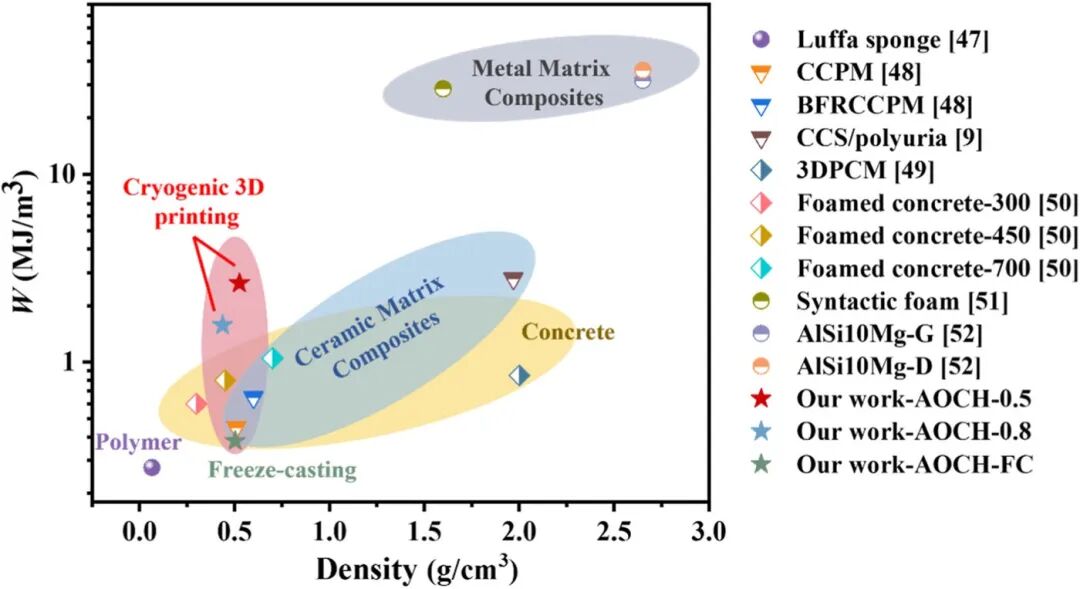

Помимо хорошей ударопрочности, многослойная пористая керамика имеет недооцененное преимущество: она легкая. Пористость составляет около 90 %, а плотность всего 0,526 г/см³, но плотность поглощения энергии достигает 2,63 МДж/м³, а удельное энергопоглощение составляет около 5,0 кДж/кг. Поместив его в сравнительную таблицу различных систем материалов, хорошо видно, что при одинаковой плотности он превосходит большинство полимерных пенопластов и полимерных решетчатых материалов и даже может конкурировать с некоторыми легкими металлическими пенопластами, но плотность значительно ниже последних.

Три ярлыка «энергопоглощающий, легкий и керамический» появляются одновременно и, естественно, привлекательны для сценариев применения, чрезвычайно чувствительных к весу, таких как аэрокосмические защитные конструкции, броневые накладки и буферы движения. Пористость, диаметр пор и направление скелета пористой керамики могут быть спроектированы заранее с помощью пути 3D-печати керамики, что позволяет «настраивать характеристики поглощения энергии по требованию».

Три заключительных вывода

Вернемся к исходному вопросу. Выдерживает ли керамика удары, ответ заключается не в том, насколько тверд сам материал, а в том, может ли его структурный дизайн превратить катастрофические разрушения в постепенное рассеивание энергии. Разделите приведенное выше обсуждение на три урока:

Во-первых, чтобы разрешить противоречие между «силой и выносливостью», мы не можем просто сосредоточиться на ингредиентах. Введение многоуровневых пористых структур является общей идеей. Это было доказано снова и снова на натуральных материалах, от кости до перламутра.

Во-вторых, структура определяет производительность, а технология определяет структуру. Возможность одновременного создания макроскопического скелета и микроскопических пор напрямую определяет конечную производительность. Комбинированный процесс 3D-печати и литья замораживанием является ключевым звеном, позволяющим соединить эти две шкалы.

В-третьих, при оценке ударопрочного материала «плато» на кривой «напряжение-деформация» более убедительно, чем пиковая прочность. Стабильное и продолжительное послойное обрушение ближе к потребностям реальных сценариев воздействия, чем высочайшая мгновенная интенсивность.

Для 3D-печати керамики пористая структура означает проектируемую плотность и программируемую производительность. Керамика движется от «точной, но не ударопрочной» к «одновременно точной и ударопрочной», и этот путь только что открылся.

Ссылки

Гао Д., Чжу З., Хуан В. и Ван Т. (2026). Биоинспирированная иерархическая пористая керамика, полученная с помощью криогенной 3D-печати: превосходное поглощение энергии и механизмы разрушения, зависящие от скорости деформации. Керамика Интернэшнл, 52 (13), 13579–13592. https://doi.org/10.1016/j.ceramint.2026.02.006
