Совместное проектирование пьезокерамики

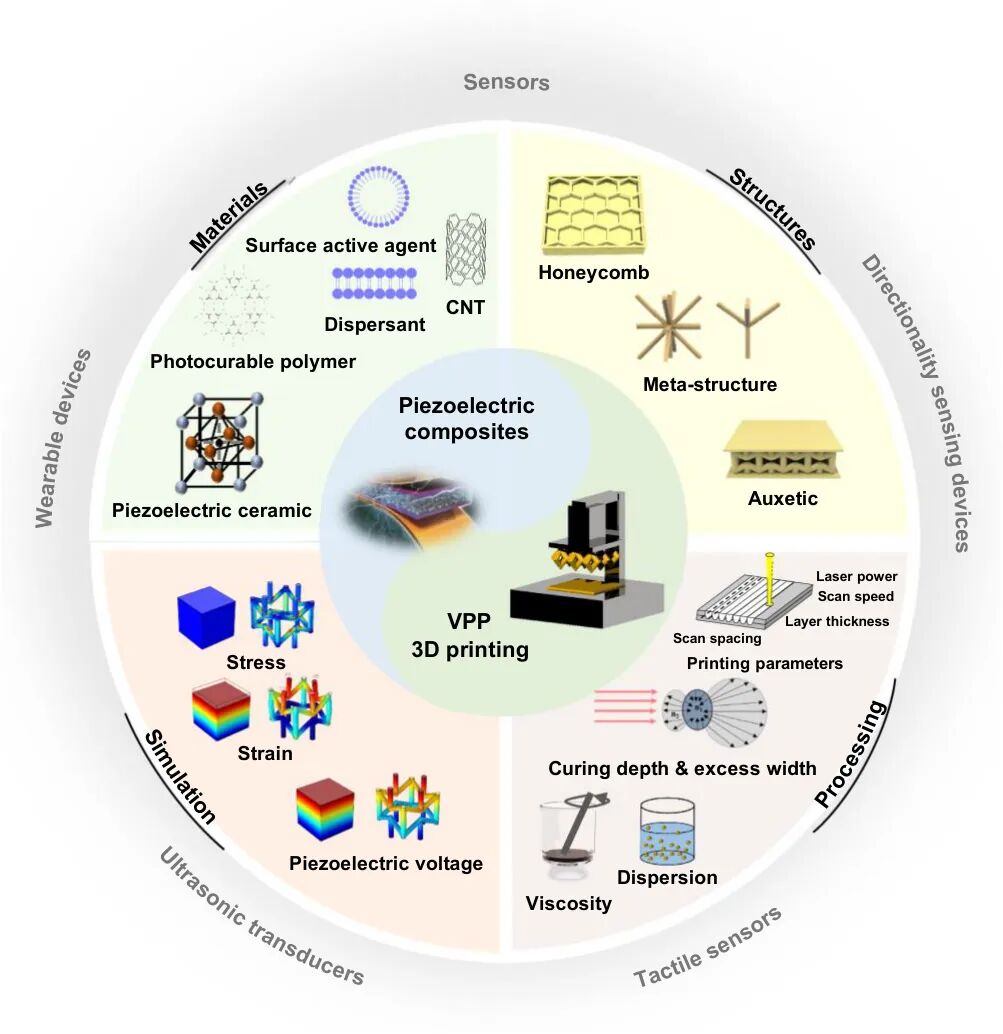

Сила светоотверждаемой 3D-печати заключается в сложных структурах, а прочность пьезоэлектрической керамики — в преобразовании механической деформации в электрические сигналы. После того, как эти два компонента объединены, настоящая трудность заключается не в том, «можно ли его произвести», а в том, может ли он одновременно решить проблему высокой керамической нагрузки, низкой вязкости, прочного интерфейса, равномерного затвердевания и механического усиления. Недавний обзор, опубликованный в «Международном журнале экстремального производства», разбивает этот путь на четыре уровня: материал, процесс, структура и система. Давайте прочитаем его по четырем вопросам.

Почему высокоэффективную керамику трудно печатать

Пьезоэлектрические керамические композиты обычно состоят из керамических наполнителей с высокими диэлектрическими и пьезоэлектрическими свойствами и гибкой полимерной матрицы. Обычная керамика включает цирконат-титанат свинца (PZT), титанат бария (BaTiO3), ниобат калия-натрия (NKN) и т. д.; Полимеры обеспечивают гибкость, технологичность и устойчивость к хрупкости. Разница в пьезоэлектрических константах, перечисленных в оригинальной статье, очевидна: d33 PZT-5H составляет около 585 пКл/Н, BaTiO3 - около 460 пКл/Н, а NKN - около 416 пКл/Н. Проблема в том, что свойства поверхности двух типов материалов сильно различаются: керамика более гидрофильна, а светочувствительные смолы более гидрофобны. Частицы склонны к агломерации и седиментации, межфазная связь также слабая.

При входе в систему светоотверждения эти присущие проблемы будут усиливаться. Керамические частицы будут рассеивать ультрафиолетовый свет, уменьшая глубину отверждения; Агломерация частиц также приведет к неравномерности жидкого раствора. Что еще более неприятно, так это то, что чем лучше пьезоэлектрические характеристики, тем больше объемная доля керамики часто требуется; но чем больше добавляется керамики, тем выше вязкость и хуже печатные свойства. Например, композиционный материал PZT с содержанием 74 мас.% может достигать d33 около 110 пКл/Н, в то время как спеченный после печати Sm-PMN-29PT с содержанием 77 мас.% имеет d33 до 652 пКл/Н, но он является жестким и пористым из-за удаления полимера, что затрудняет изготовление гибких и сложных устройств. Четыре цели: «электрический отклик при высоком напряжении, высокая нагрузка на керамику, низкая вязкость и отверждаемость» взаимно ограничивают друг друга и являются основным противоречием всего технического пути.

Обзор показывает, что изолированной оптимизации недостаточно. Необходимо совместно учитывать совместимость диспергатора и силанового связующего агента, реологию и отверждение, усиление напряжений структурой и конструкцию печатной системы. Печать пьезокерамики требует согласованной разработки состава, процесса, архитектуры и оборудования.

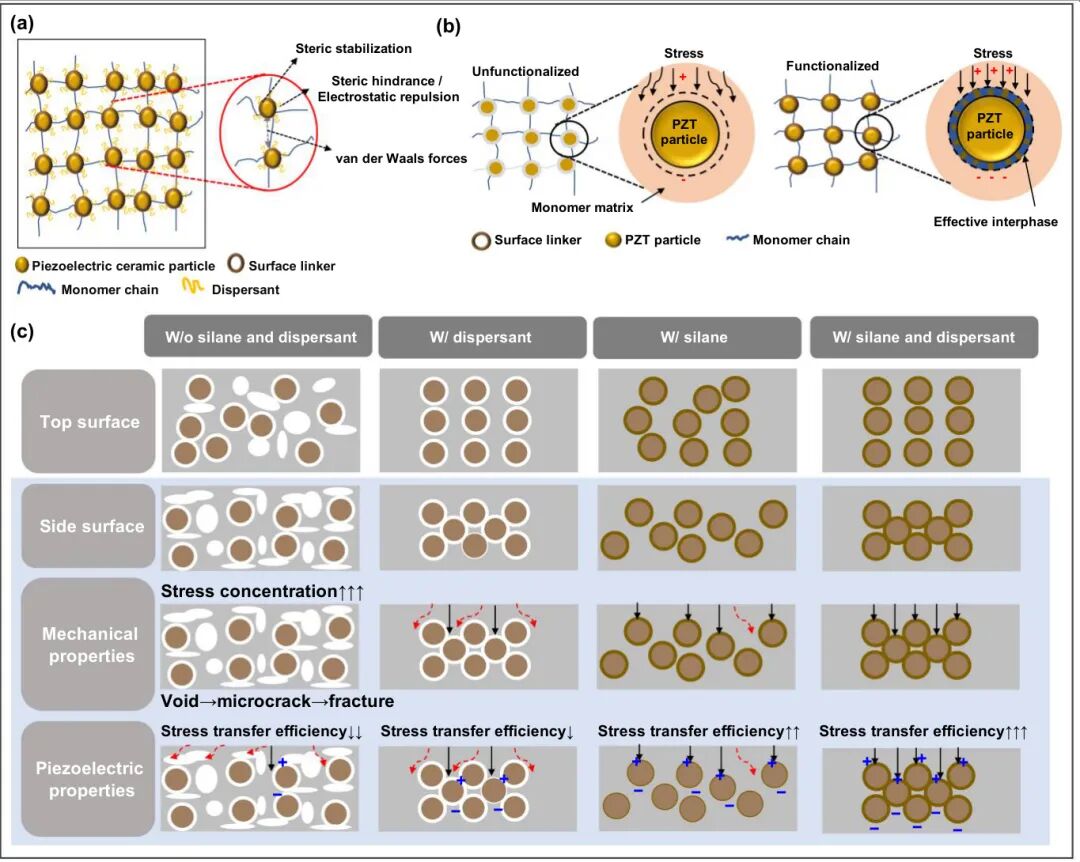

Диспергатор стабилизирует, силановый агент связывает

Основной эффект диспергаторов заключается в предотвращении приближения частиц друг к другу. Он может образовывать адсорбционные слои на поверхностях частиц и поддерживать стабильность суспензии через сопротивление пространственному положению или статическую реторцию; кремнеземная пиротехника больше похожа на «двусторонний клей», с одним концом, подключенным к керамическим поверхностям, а другой участвует в полимерных сетях, модернизируя интерфейс от физического контакта до химического моста.

Более важным является синергия между ними. Диспергаторы позволяют равномерно распределять частицы, а родословные силикана обеспечивают сильную комбинацию между частицами и смолой. Если только диспергаторы не соединены, интерфейсы слабы, передача напряжения неэффективна и стресс подвержен концентрации или микротрещин; если только усилители не решают фрагментацию, частицы все еще могут быть воссоединены и проблемы рассеяния света и вязкости сохраняются. Синтез относится к этой связи как диспергаторы в синергии с силаном, что непосредственно влияет на печатаемость и производительность напряжения.

Эта синергия не просто накладывается. В оригинальном тексте объясняется, почему «выбранная пара» более важна, чем «мультига», в четырех совместимых критериях: структурное сходство, активность химической реакции, соответствие параметров растворимости и соответствие полярности. Только когда и кремнеземные фармацевты и диспергаторы совместимы с керамикой и смолами, частицы могут быть сильно интегрированы и равномерно рассеяны; если диспергаторы несовместимы с системой, даже если кремнеземы подходят, они могут, в свою очередь, поднять их вязкость и ввести газовые отверстия.

Таблица 1 · Ключевые моменты материального регулирования пьезоэлектрических керамических светочувствительных композиционных материалов

Необходимы низкая вязкость и подходящая глубина отверждения

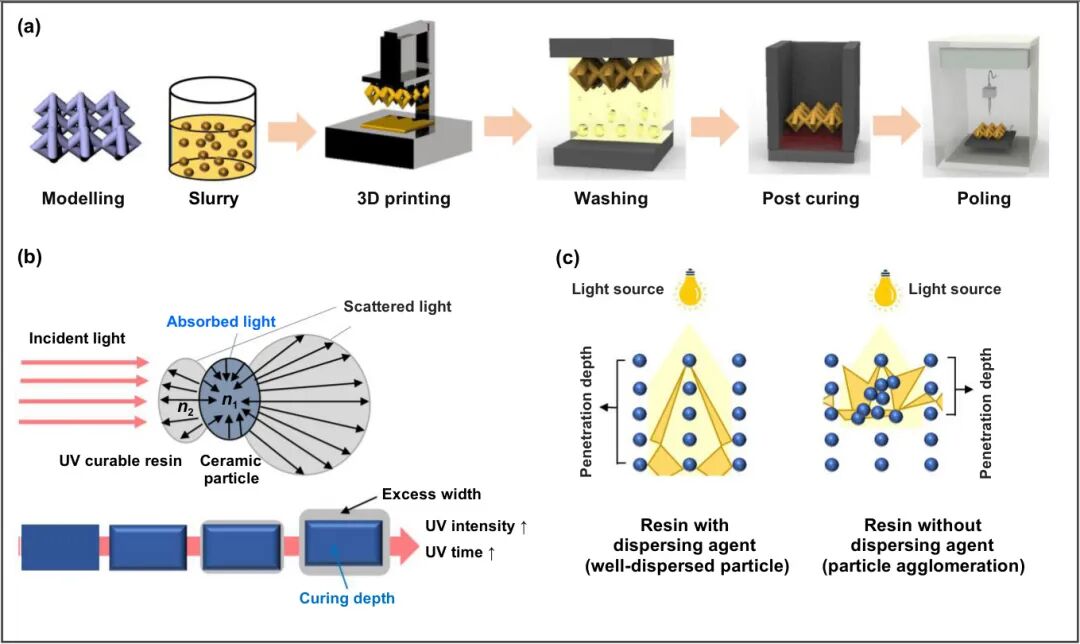

3D керамики VPP, представленной DLP, обычно циклически основан на «срезе, ткани, экспозиции, подъеме». Суспензия должна быть достаточно низкой и липкой для плавного распространения; в то же время должна быть достаточная глубина затвердевания для обеспечения межслойной интеграции. Под воздействием может привести к слабой межслойной интеграции; при чрезмерном воздействии край чрезмерно затвердевает и теряет точность из-за рассеяния света.

В оригинальной статье проблема вязкости более конкретна: повышенная вязкость задерживает выравнивание материала дорожного покрытия, легко увлекает воздух и вызывает неравномерность толщины слоя; если смола не будет своевременно добавлена ​​в целевую область, эффективная глубина отверждения будет недостаточной. Размер частиц также имеет обратный эффект: наночастицы оседают медленно, но рассеиваются сильнее всего, когда их размер близок к длине волны освещения; микронные частицы быстро оседают, но обычно имеют большую глубину отверждения и лучшие возможности для печати. Таким образом, реактивные разбавители, такие как акрилаты с низкой молекулярной массой, разжижители сдвига и сфероидизация частиц неправильной формы, — все это способы снижения вязкости.

Поэтому управление процессом – это не просто регулировка времени воздействия. Энергия воздействия, толщина слоя, оптические свойства суспензии, метод скребка или подачи, а также температура среды печати должны оцениваться вместе. В обзоре особо подчеркивается, что высокие содержания керамики одновременно увеличивают вязкость и уменьшают проникновение света, поэтому для проверки окна печати необходимо использовать тестирование глубины отверждения и реологическое тестирование.

Архитектура: рациональное распределение нагрузки

Пьезоэлектрический отклик возникает в результате механической деформации, поэтому конструкция конструкции может усиливать сигнал. Решетчатые конструкции могут локально концентрировать напряжение, метаматериалы могут создавать анизотропную деформацию, а натяжные конструкции могут вмещать гибкие датчики. Структурный маршрут, указанный в оригинальной статье, еще более детализирован: сотовая структура позволяет равномерно распределять нагрузку и создает направленную деформацию; ауксетическая структура с отрицательным коэффициентом Пуассона расширяется в поперечном направлении при растяжении и может растягиваться примерно до 50%; Октаэдрическая ферма и структура Gyroid обеспечивают эффективную передачу напряжений посредством осевого растяжения и сжатия, а также непрерывных изогнутых поверхностей соответственно. По сравнению с цельным блоком, правильно спроектированная структура может позволить тому же материалу производить более сильный направленный пьезоэлектрический выходной сигнал.

Эти структуры обычно проверяются с использованием ограниченного метода метаметода (FEM) для расчета распределения напряжений, концентрации реакции и эффективности передачи напряжений с последующей 3D-печатью. Первоначальный текст дает убедительный набор данных: в системе PZT/PDMS эффективность передачи напряжения моделей «силан плюс диспергатор» «только силан» «без диспергатора» составила 23,2 процента, 19,5 процента, 3,9 процента и 2,4 процента соответственно. Это говорит о том, что значение синергии интерфейсов не является небольшим улучшением, а прямым скачком от неэффективности к доступным уровням. Синтез предполагает, что моделирование действительно служит мостом между материалами, структурами и производительностью. Будущие формулировки также будут в большей степени зависеть от моделирования и совместного вождения ИИ.

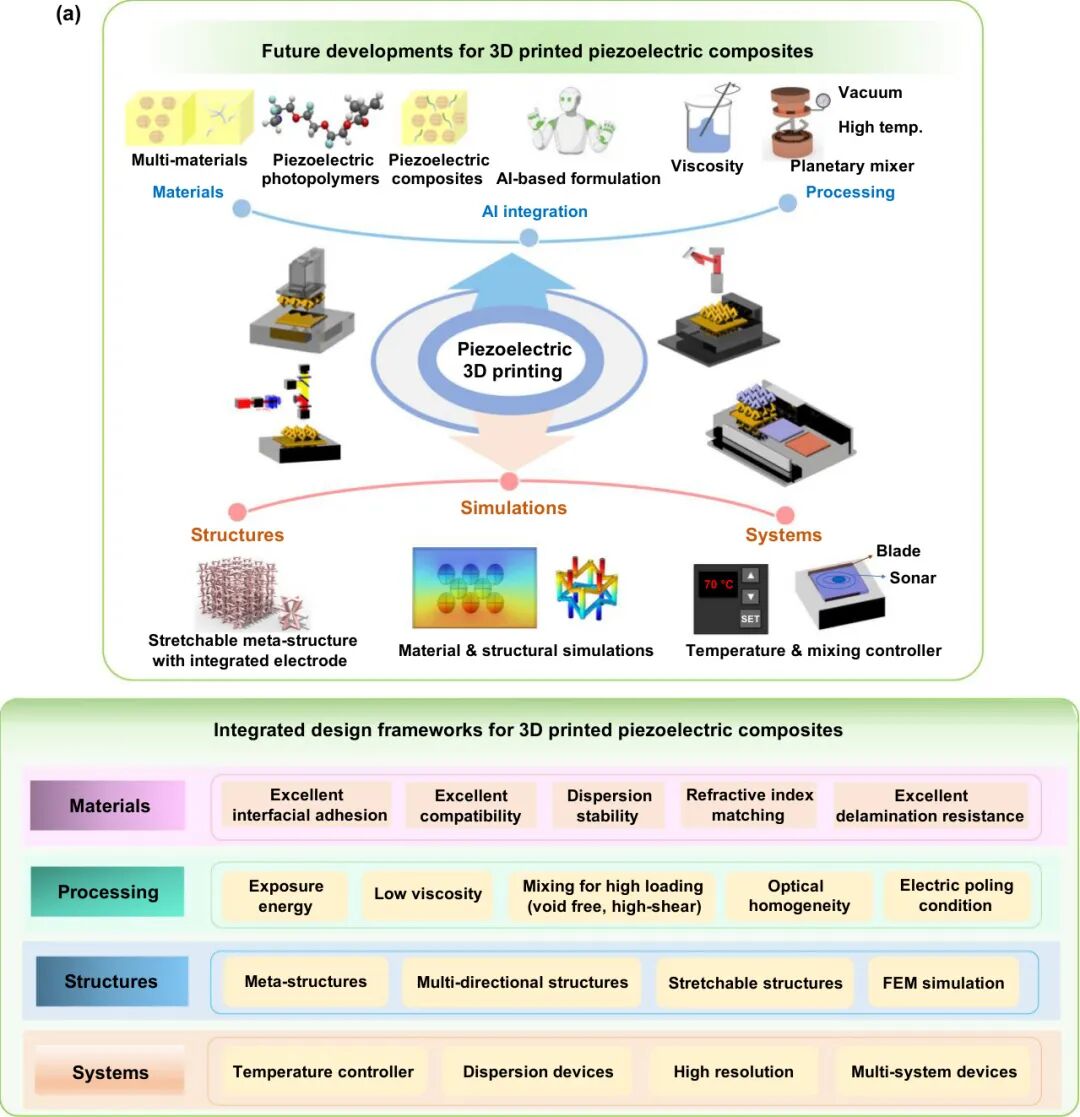

Вывод: согласование четырёх уровней

Прочтите этот обзор одним предложением: конкурентоспособность 3D-печати пьезоэлектрической керамики больше зависит не только от определенного материала с высоким содержанием d33, но и от того, могут ли «формула материала, процесс печати, структурный дизайн и система оборудования» замкнуть цикл. Контроль температуры, устройства диспергирования, мультисистемная подача, поляризация электрического поля и другие возможности будут становиться все более важными в качестве параметров формулы. Другими словами, керамический 3D-принтер следующего поколения не только отвечает за экспонирование, но и помогает пользователям управлять состоянием суспензии и условиями поляризации.

Это также имеет прямые последствия для индустриализации. Настоящая керамическая 3D-печать — это не зеленый корпус, а устройство, которое можно использовать после поляризации и которое имеет повторяемые характеристики. Оборудование, материалы и процессы необходимо проверять вместе, что ближе к реальным приложениям, чем простое сравнение скоростей печати или параметров материалов.

Ссылки

Чанг С.М., Ю Дж., Ли С.С. и др. Достижения в области пьезоэлектрических керамико-полимерных композитов для аддитивного производства на основе фотополимеризации. Международный журнал экстремального производства, 2026. DOI: 10.1088/2631-7990/ae8aca.

Дисплей образца печати KUNWU · Пьезоэлектрическая керамическая структура с пористой решеткой из титаната бария

KUNWU демонстрация образцов печати · Сотовая решетка из цирконата и титаната свинца, пьезоэлектрическая керамическая структура
