Микросферы SiCN из одного прекурсора

Используя «гомогенные» наполнители для решения проблем усадки и взаимодействия керамики, напечатанной на 3D-принтере, эта стратегия увеличила прочность керамики SiCN до 242,1 МПа и впервые подтвердила ее низкую биологическую токсичность, открыв новый путь для биомедицинских имплантатов.

Предпосылки исследования

В области передового производства керамика на основе полимеров (PDC) считается «звездным материалом» в таких областях, как аэрокосмическая промышленность, фармацевтика и биомедицина, из-за ее низкой плотности, превосходных механических свойств и химической стабильности. Технология 3D-печати с цифровой обработкой света (DLP) с ее высокой точностью и возможностями формирования сложной структуры стала идеальным инструментом для производства компонентов PDC (таких как керамика SiCN). Однако «камнем преткновения», который давно беспокоит исследователей, является то, что при высокотемпературном пиролизе ПДК будут значительно сжиматься (до более чем 30%), что приведет к образованию пор, трещин и даже катастрофическому выходу из строя компонентов. Традиционное решение состоит в добавлении инертных наполнителей (таких как усы Si₃N₄, наночастицы SiO₂), но между этими «гетерогенными» наполнителями и матрицей существует несоответствие границ интерфейсов, что может вызвать новые дефекты.

Недавно в исследовании, опубликованном в журнале Ceramics International, была предложена гениальная и лаконичная стратегия: использование микросфер SiCN, гомологичных матрице, в качестве наполнителей. Исследование завершили Чжунья Чжан и другие учёные. Они подготовили композитную керамику SiCN, армированную микросферами SiCN, по технологии DLP, которая не только значительно снизила пиролизную усадку с 31,8% до 26,2%, но и увеличила прочность на изгиб до 242,1 МПа. Что еще более интересно, так это то, что композитная керамика обладает чрезвычайно низкой биологической токсичностью (относительная жизнеспособность клеток 95,8%), что закладывает основу для ее применения в биомедицинской области.

Методы

Прочность межфазного соединения между наполнителем и матрицей является ключом к определению характеристик композиционных материалов. Существуют различия в коэффициентах теплового расширения и методах химического связывания между традиционными гетерогенными наполнителями (такими как нитевидные волокна Si₃N₄) и матрицей SiCN, которые могут легко вызвать концентрацию напряжений и разрыв межфазной границы во время процесса пиролиза. Предложенная в этом исследовании стратегия «гомогенного наполнителя», в которой используются керамические микросферы SiCN с точно таким же химическим составом, что и матрица, принципиально устраняет проблему несоответствия границ раздела. Думайте об этом как о добавлении в бетон небольших однородных камешков, а не различных стальных шариков - первые лучше «интегрируются» с цементной матрицей.

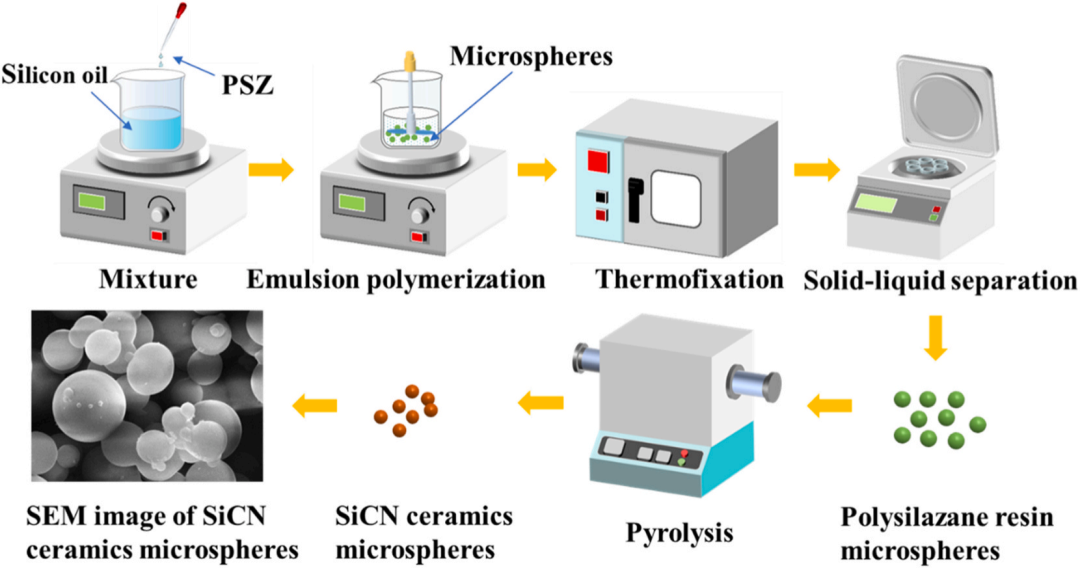

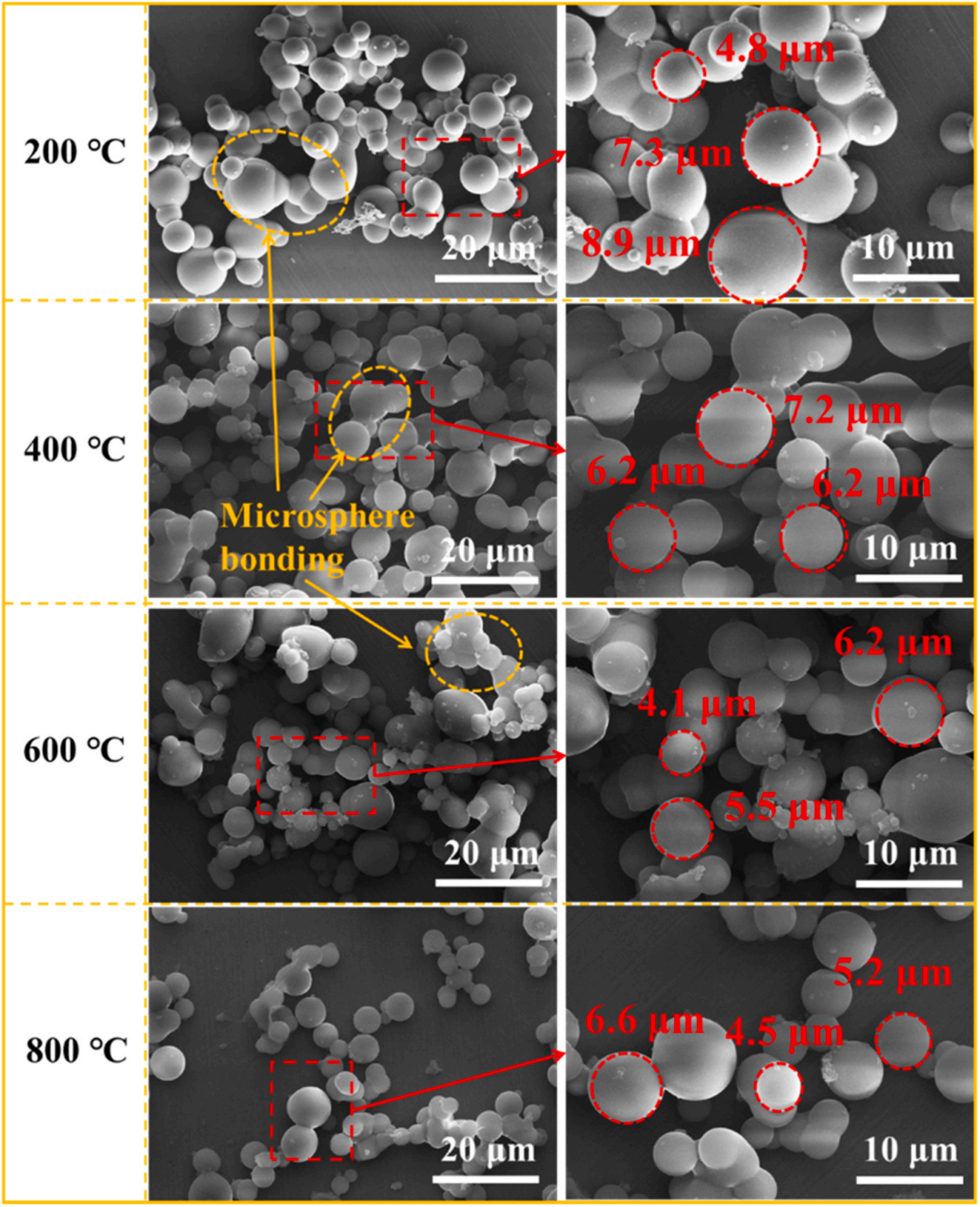

Чтобы приготовить такие «однородные» микросферы, исследователи использовали полисилазан (ПСЗ) в качестве сырья для получения смоляных микросфер сначала методом эмульсионно-термического отверждения, а затем пиролизовали их при высокой температуре в атмосфере азота для получения керамических микросфер SiCN. Ключевым моментом является то, что температура пиролиза микросфер существенно влияет на их характеристики: если температура слишком низкая (например, 200°C), микросферы не будут полностью керамизированы и не окажут армирующего эффекта; если температура слишком высока (например, 800°C), поглощение ультрафиолетового света микросферами будет усиливаться, что будет мешать реакции фотоотверждения во время процесса DLP-печати.

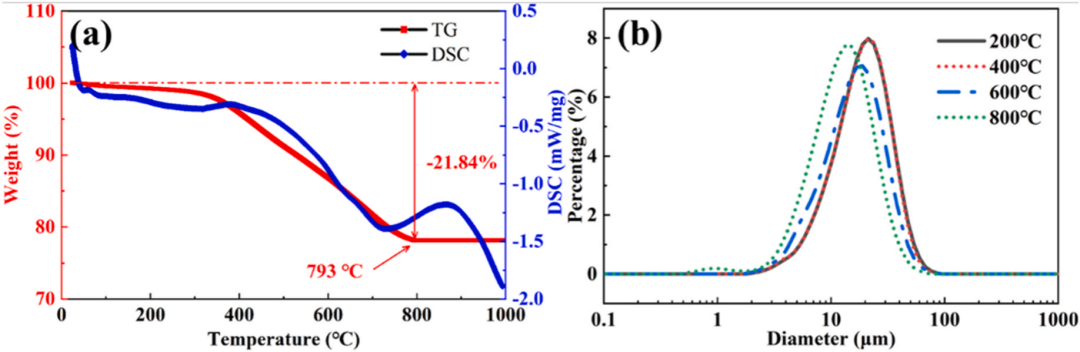

С помощью анализа УФ-видимого спектра исследовательская группа обнаружила, что микросферы, термообработанные при температуре 600°C, оказывают наименьшее влияние на поглощение ультрафиолетового света, обеспечивая при этом определенную степень керамики, поэтому они были выбраны как лучшие наполнители. Эта деталь отражает тонкость дизайна материала: поиск баланса между производительностью наполнителя и процессом печати.

Результаты

Экспериментальные данные, лежащие в основе статьи, ясно демонстрируют эффективность однородных наполнителей. Исследователи добавили в суспензию фоточувствительной смолы PSZ микросферы SiCN, обработанные при 600°C, с различной массовой долей (0-30 мас.%). После печати и пиролиза посредством DLP были протестированы линейная усадка и прочность на изгиб композитной керамики.

Контроль усадки: при увеличении содержания микросфер от 0 до 30% масс. линейная усадка композитной керамики значительно снижается с 31,8±0,2% до 26,2±0,3%. Это значит, что когда изначально печатается деталь длиной 10 сантиметров, после пиролиза остается всего около 7 сантиметров; но после добавления 30% микросфер оставшаяся длина может достигать 7,4 сантиметра, а точность размеров увеличивается примерно на 15%. Это улучшение имеет решающее значение для прецизионных компонентов, таких как зубные имплантаты и микрофлюидные чипы.

Улучшенные механические свойства. Еще более впечатляющими являются изменения прочности на изгиб. Данные показывают, что прочность на изгиб сначала увеличивается, а затем снижается по мере увеличения содержания микросфер, достигая максимального значения 242,1±13,1 МПа при содержании 15 мас.%. Это почти на 60% выше, чем у образца без добавления микросфер (около 150 МПа). Механизм повышения прочности заключается в том, что микросферы выполняют роль «скелетов» и равномерно распределяются в матрице, эффективно передавая и рассеивая нагрузку, одновременно препятствуя зарождению и расширению трещин в процессе пиролиза. Однако когда содержание микросфер превышает 15 мас.%, между микросферами может происходить агломерация с образованием точек концентрации напряжений, что приводит к снижению прочности.

Оценка биотоксичности для медицинских исследований

Независимо от того, можно ли использовать материал в биомедицинской области, основным критерием является биосовместимость. Это исследование является первым, в котором оценивается биологическая токсичность композитной керамики SiCN, напечатанной методом DLP. Исследователи использовали метод обнаружения клеток CCK-8 для совместного культивирования остеобластов человека (или других стандартных клеточных линий) с композитной керамикой SiCN (PSN-15, образец, содержащий 15 мас.% микросфер) для определения жизнеспособности клеток.

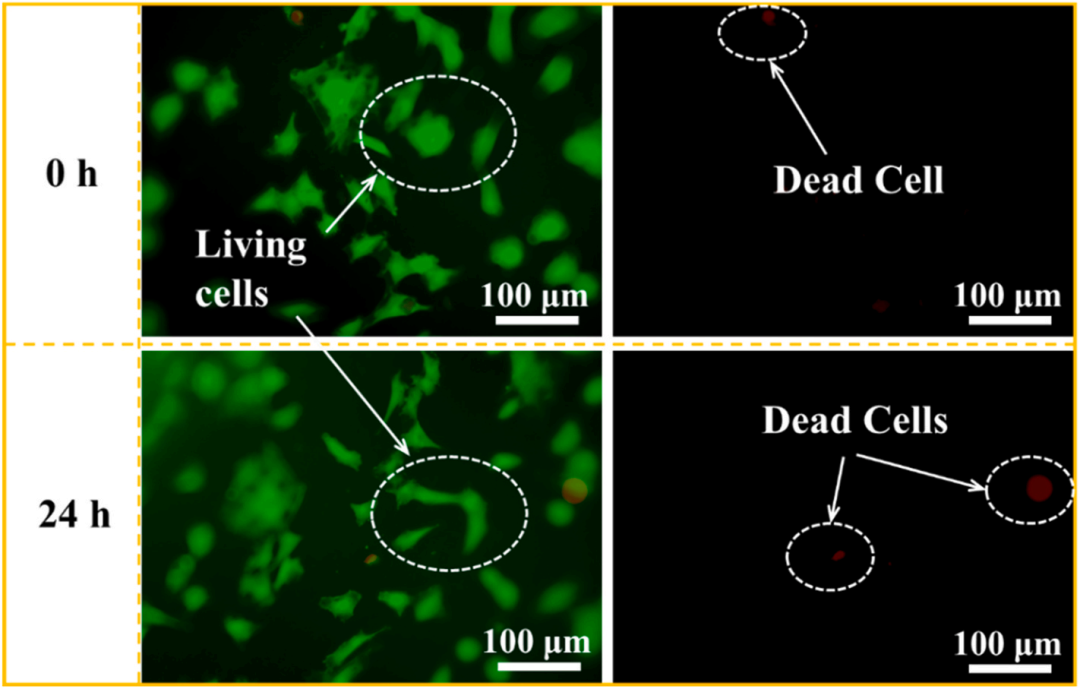

Результаты показали, что относительная жизнеспособность клеток достигала 95,8±0,6%. Согласно стандарту ISO 10993-5 жизнеспособность клеток более 70% считается нецитотоксичной. Значение 95,8% намного превышает этот стандарт, что указывает на то, что композитная керамика имеет чрезвычайно низкую биологическую токсичность, даже лучше, чем многие традиционные биокерамики (например, гидроксиапатит иногда немного ниже в том же тесте). Этот результат предоставляет ключевые данные для применения керамики SiCN в костных имплантатах, стоматологических реставрациях и других областях.

Поверхность излома раскрывает механизмы упрочнения

Чтобы глубже понять микроскопический механизм улучшения механических свойств, исследователи использовали сканирующую электронную микроскопию (СЭМ) для наблюдения за поверхностями разрушения композитной керамики. На рисунке хорошо видно, что микросферы SiCN (сферические частицы) равномерно внедрены в матрицу SiCN, а граница раздела плотно совмещена без явных разрывов и отслоений. Это показывает, что гомогенный наполнитель обеспечивает «бесшовное плавление».

Что еще более важно, сломанное лицо показывает типичные особенности перелома, т.е. трещины непосредственно через микрошарик, а не расширяющиеся вдоль интерфейса. Это указывает на высокую степень связи микрошариков с матрицей, даже за пределами самих микрошариков, заставляя трещины «прорезать» пути, тем самым потребляя больше энергии и повышая устойчивость к распаду материала. Напротив, традиционные пломбы неоднородности часто приводят к «трещинам вдоль кристалла», и интерфейс становится слабым.

Выводы

Это исследование умело решило ключевые проблемы DLP-печати керамики SiCN — высокую усадку и несоответствие границ раздела за счет стратегии «гомогенного наполнителя». Основные достижения можно резюмировать следующим образом: 1. Инновация метода: впервые микросферы SiCN, гомологичные матрице, были систематически изучены в качестве наполнителей, и 600°C была выбрана в качестве оптимальной температуры термообработки. 2. Прорыв в производительности: прочность на изгиб увеличивается до 242,1 МПа, степень усадки снижается до 26,2%, достигается «повышение уменьшения усадки». 3. Расширение области применения: впервые была подтверждена низкая биологическая токсичность композитной керамики, что открыло путь к ее применению в биомедицинской области (например, в изготовлении персонализированных костных имплантатов).

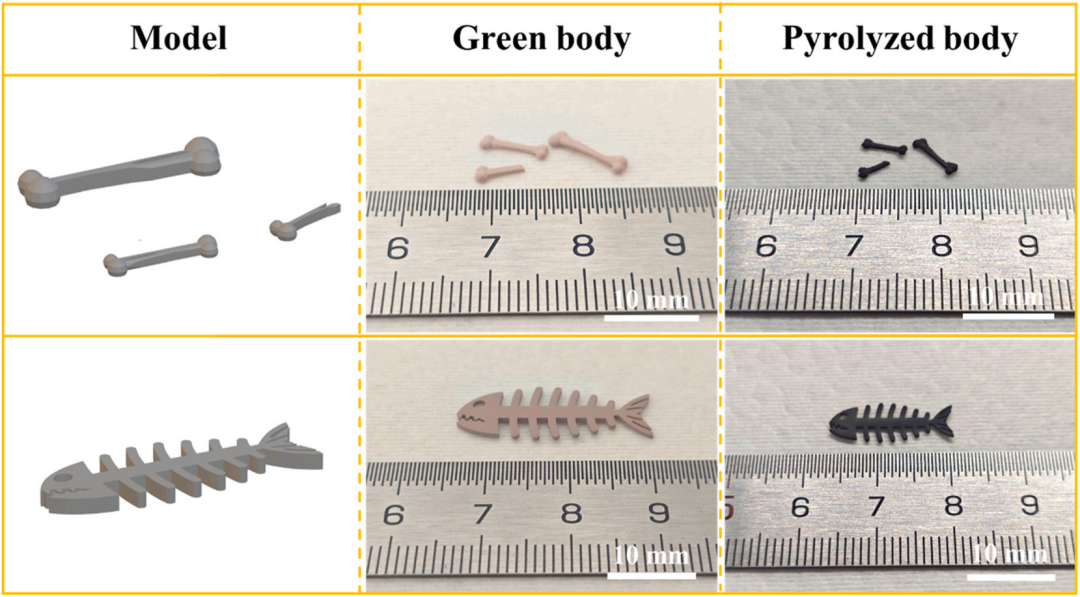

В будущем исследователи могут продолжить изучение эффектов размера частиц, формы и производительности и попытаться напечатать более сложные структуры (например, стеллажи с несколькими порами, биобоны). Кроме того, эксперименты по имплантации у животных станут следующим ключевым шагом в проверке их биологической совместимости. Предполагается, что эта стратегия «гомометрического улучшения» будет применяться не только к SiCN, но и к другим системам PDC (например, SiOC, SiBCN), чтобы обеспечить новую парадигму для высокопроизводительной керамической 3D-печати.

Информация о цитировании статей: Чжан З., Чжун К., Сюэ Дж. и Чжан Л. (2026). Микросферы SiCN, армированные композитной керамикой SiCN, образованной методом DLP, и их биотоксичность. Керамика Интернешнл. https://doi.org/10.1016/j.ceramint.2026.01.194
