Квадратные и круглые решётки Al₂O₃
Сравнение топологий показывает, что локальные узлы, открытая пористость и направление нагрузки важны не меньше номинального размера ячейки.
Редакционный обзор KUNWU подготовлен по предоставленному техническому материалу. Приведённые результаты относятся к описанному исследованию или образцу и не являются характеристиками оборудования KUNWU.
Решетчатая структура представляет собой обычную пористую структуру, обеспечивающую легкий вес при сохранении прочности компонентов. Он широко используется в аэрокосмической отрасли, фильтрации, терморегулировании и других сценариях, требующих снижения веса и контроля жидкости. В этом случае используется технология 3D-печати керамики DLP для подготовки двух типов образцов квадратной решетки оксида алюминия и образцов круглой решетки оксида алюминия, полностью представляя весь процесс от проектирования трехмерной модели, печати и формования до последующей обработки и спекания готового продукта.
1 · Разработка 3D-модели
Спроектируйте топологию устройства и общую конфигурацию квадратной и круглой решеток посредством трехмерного моделирования. Цифровое моделирование поддерживает гибкую настройку типа решетки, размера и расположения блоков, обеспечивая точный ввод модели для последующей печати.

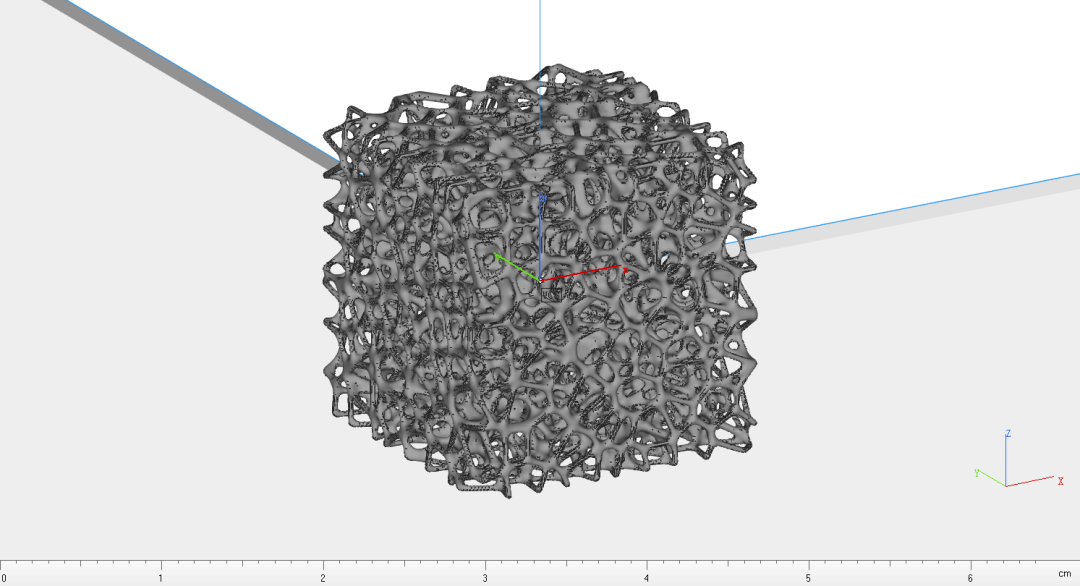

модель квадратной решетки

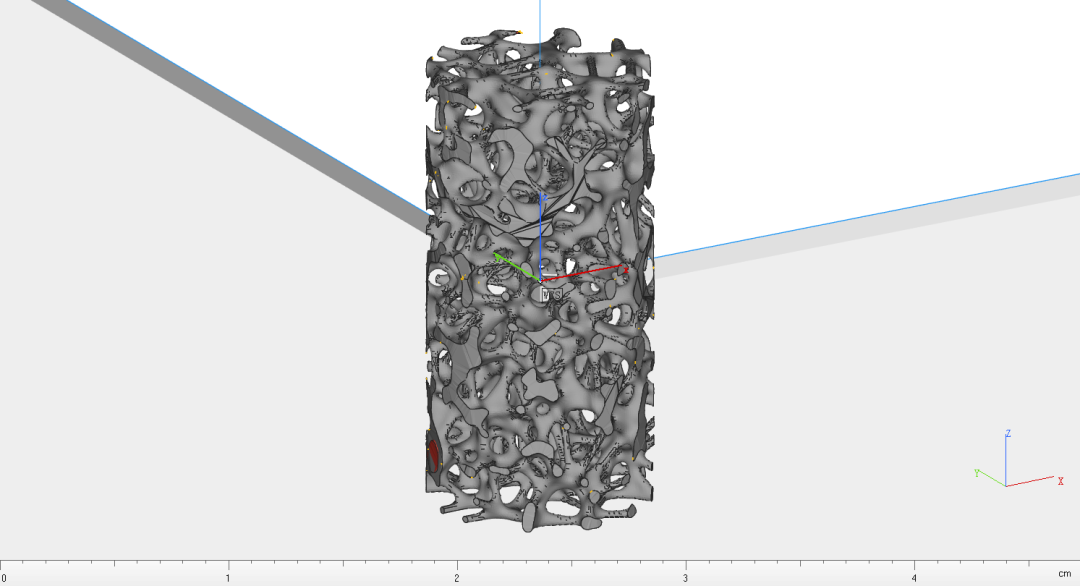

Модель цилиндрической решетки
Керамическая светоотверждаемая 3D-печать используется для послойного затвердевания суспензии оксида алюминия в соответствии с цифровой моделью. Решетчатая структура точно строится слой за слоем, а процесс формования постоянно контролируется.
3 · Запуск
После завершения печати формованное тело выталкивается и отделяется от печатной основы, так что решетчатое тело с высокой пористостью полностью отделяется от основы.
4 · Пикап
Отделенное сырое тело собирают, чтобы убедиться, что мелкие решетчатые столбики целы и не повреждены в процессе сбора.
5 · Уборка
Остаточная суспензия на поверхности и внутри сырца удаляется путем очистки, благодаря чему решетчатая пористая структура четко выявляется и подготавливается к последующему спеканию.
6·Обезжиривание спекания
После обезжиривания и высокотемпературного спекания сырое изделие завершает преобразование уплотнения, получая изделие из глиноземной керамики со стабильными характеристиками и определенной прочностью, при этом пористая структура решетки полностью сохраняется.
7·Отображение готовой продукции
Вот образец двух типов кристаллов оксида алюминия после завершения спекания:
Этот случай демонстрирует постоянные возможности формования керамической аддитивной технологии при изготовлении решетчатых структур - будь то обычная квадратная решетка или круглая решетка, внутренняя структура сквозных отверстий четко видна и может быть точно воспроизведена с помощью цифрового моделирования и процесса печати. По сравнению с традиционным методом вычитания материала и шликерным литьем, 3D-печать обеспечивает более гибкий технический путь для индивидуального и мелкосерийного производства легкой пористой керамики.
