Прогноз прочности каркасов β-TCP

Почему трудно предсказать прочность каркаса

β-TCP (β-трикальцийфосфат) представляет собой разлагаемую биокерамику, близкую к минералам человеческой кости и широко используемую в каркасах для восстановления костей, зубных имплантатах и реконструкции черепа. 3D-печать DLP (цифровая обработка света) позволяет формировать взаимосвязанную структуру пор с высоким разрешением в одном куске, которая точно соответствует топологии пор, необходимой для роста костной ткани. Такое сочетание «гибкости конструкции + высокой точности» делает DLP все более конкурентоспособным на пути к костному каркасу.

Однако, как только стент вступает в сферу восстановления несущей кости, первое, с чем сталкиваются инженеры, — это не «можно ли его починить?» но "можно ли его переносить после ремонта?" Сам β-TCP очень хрупок, и распределение напряжений, вызванное различными структурами TPMS (трехпериодная минимальная поверхность), сильно различается. Кроме того, сам процесс DLP вносит «непроектные» нарушения, такие как межслоевые дефекты, неравномерная усадка и внутренние отверстия, а прочность на сжатие становится чрезвычайно трудно прогнозируемой величиной. Традиционный метод - «отбить одну деталь, прижать одну деталь и снова отрегулировать». Один раунд может занять от нескольких месяцев до года.

Проблема не просто в «медленности». Само семейство TPMS имеет два типа: листовой (тонкостенный тип) и скелетный (скелетный тип). Он разделен на восемь основных топологий, таких как Diamond, Gyroid, I-WP, Fischer-KochS, Primitive, Split-P, Neovius и PMY. Каждый тип имеет изменения пористости, вызванные регулируемой толщиной стенок. Всё проектное пространство огромно, и каждое из них нужно проходить печатью + тестами на сжатие, что нереально и дорого.

То, что хочет сделать команда Шуо Иня, совершенно ясно: вместо того, чтобы печатать снова и снова, можем ли мы сначала использовать статистику + конечный элемент для «вычисления» силы; можно ли его вообще экстраполировать при изменении структуры и пористости? Это их последняя работа, опубликованная в Международном журнале механических наук.

Статистика Вейбулла, конечные элементы и накопление повреждений

Команда разделила проблему на три части и использовала три типа инструментов для ее решения.

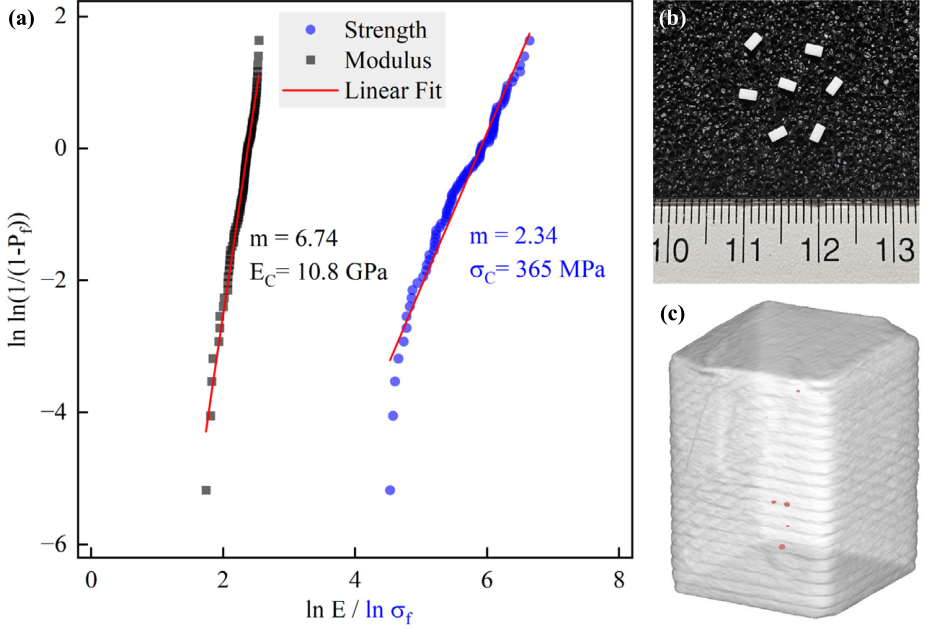

Первая часть – это внутренняя прочность материала. Хрупкое разрушение β-ТКФ, естественно, имеет разброс данных. Чтобы говорить о «силе», мы должны сначала иметь статистическое распределение. Команда использовала процесс DLP (Lithoz CeraFab 7500, коммерческая суспензия LithaBone TCP 300, толщина слоя 25 мкм, экспозиция 168 мДж/см², спекание при 1200 ℃) для приготовления 86 плотных блоков размером 1,2×1,2×2,4 мм³. Измеренный модуль Вейбулла m=2,34 и характеристическая прочность на сжатие σC=365 МПа; Модуль Юнга соответствует m=6,74, EC=10,8 ГПа. Эти два набора чисел обеспечивают опорную точку калибровки «локальной прочности материала» для всех последующих архитектурных прогнозов.

Вторая часть — это эффект усиления структурных напряжений. Один и тот же материал, помещенный в разные блоки TPMS, будет иметь существенно разное распределение напряжений. Команда провела моделирование одноосного сжатия методом конечных элементов на 14 типах блоков TPMS с целевой пористостью 50 % (за исключением Neovius и PMY, которые сохраняют только скелетный тип, все остальные шесть типов топологии появляются в парах лист/скелет, всего 14 типов) и извлекли максимальное главное распределение напряжения-объема (SCF-объемное распределение) для каждой архитектуры. Это эквивалентно количественному определению «геометрически вызванных концентраций напряжений» в вычислимом и сопоставимом отпечатке пальца.

Третий блок – критерий отказа. Команда сравнила различные критерии хрупкого разрушения, такие как максимальное главное напряжение, напряжение Друкера-Прагера, напряжение Мизеса и напряжение сдвига, и, наконец, определила, что максимальное главное напряжение является наиболее точным и последовательно ранжируемым критерием разрушения, который согласуется с физическим изображением бокового разрушения керамики при растяжении. В сочетании с критерием совокупного повреждения «объемной доли критического разрушения» (когда объем разрушения в конструкции достигает критического значения, учитывается общий отказ) «геометрический отпечаток пальца» можно превратить в «прогноз макропрочности».

Неопределенность проекций также определена количественно: 95 процентов диапазонов проекций применяются к каждой из 14 структур путем случайной выборки распределения SCF-объема. Другими словами, прогнозный отчет - это не просто показатель силы, а точка падения интенсивности, которая дает дизайнерам суждение о худшем случае.

Одна калибровка для 14 TPMS-архитектур и разной пористости

Эта система прогнозирования «маркируется» и «проверяется» в два этапа.

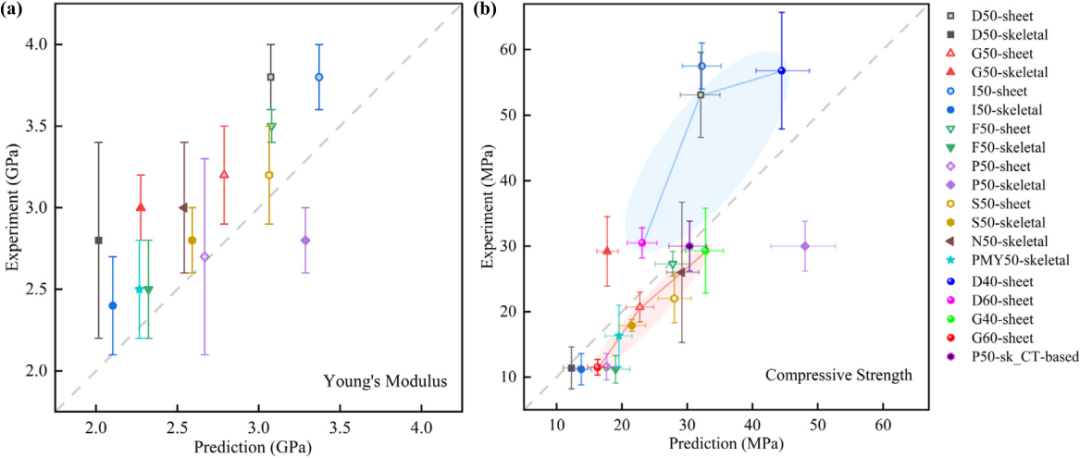

На первом этапе для калибровки используются 14 TPMS-структур с пористостью 50 %: для каждой структуры изготавливаются 7 стандартных образцов на сжатие размером 4,0×4,0×8,0 мм³ и проводится одноосное сжатие для измерения измеренной прочности; в то же время запускается метод конечных элементов для получения прогнозируемой прочности. Сравнение прогнозов и измерений показывает, что критерий максимального главного напряжения значительно лучше других критериев отказа с точки зрения последовательности ранжирования.

Вторым шагом является проверка на уровне пористости, который не участвует в калибровке (выбираются две листовые топологии D и G, каждая с двумя уровнями 40% и 60%, а именно D40/D60/G40/G60). Без изменения параметров прогнозируемые результаты по-прежнему попадают в интервал 95% фактических измерений. Это означает, что эту структуру можно экстраполировать в обоих измерениях структура + пористость, и нет необходимости проводить эксперимент с большой выборкой каждый раз при изменении конструкции.

Таблица 1 · Прочность на сжатие и модуль Юнга 14 структур TPMS при пористости 50 % (sh = лист, sk = скелет; три структуры в последней строке имеют схожие значения и перечислены вместе)

Просто взглянув на таблицу, можно обнаружить парадоксальное явление: при одинаковой 50% пористости прочность листа I-WP и алмазного листа превышает 50 МПа, а модуль Юнга достигает 3,8 ГПа, что в два раза выше, чем у большинства скелетных конструкций. Для одной и той же топологии интенсивность от листа к скелету может упасть сразу с 50 МПа до 11 МПа – при изменении геометрии интенсивность будет отличаться в 5 раз. Дизайнерам сложно судить заранее, если они полагаются только на опыт. Это лишь подчеркивает ценность прогнозов типа «геометрического отпечатка пальца».

Происхождение дефектов: влияние архитектуры на трещины

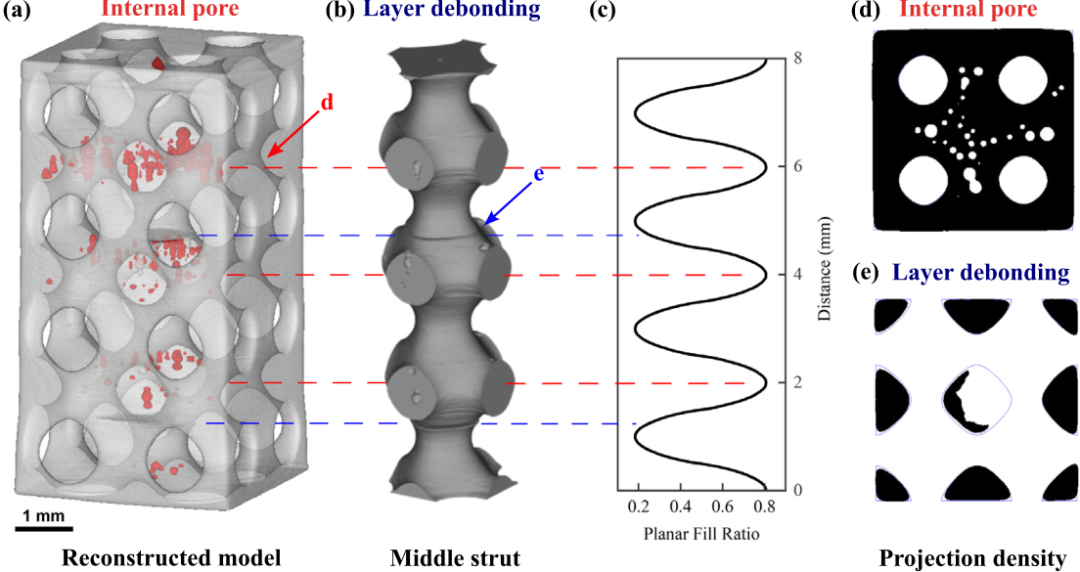

Предсказания идеальной геометрии не идеальны. Реконструкция микроКТ показала, что остаточные отклонения в основном возникают из-за макроскопических дефектов, возникающих в процессе, и что эти дефекты не распределены случайным образом - структура "выбирает", какие типы трещин наиболее вероятны.

Команда обобщила это явление в двух архитектурных дескрипторах:

① Коэффициент плотности: объемная доля полностью плотных пикселей в «проецируемой плотности» в направлении печати. Чем больше коэффициент плотности, тем лучше вертикальная непрерывность и выше несущая способность; но в то же время при обезжиривании и спекании более очевидна концентрация межфазных напряжений и возрастает риск межслоевого отслоения. Коэффициенты плотности P50-sk и G50-sk высоки, и на микроКТ действительно видны межслоевые трещины; хотя соотношения плотностей И50-ск, Д50-ш и ПМИ50-ск не низкие, участки плотности более дисперсны и не образуют сплошных «внутрислойных столбиков», поэтому форма дефектов переходит во внутренние поры.

② Коэффициент планарного заполнения: максимальная доля твердой фазы в плоскости во всех слоях печати. Высокое значение означает, что при обезжиривании объем отдельного слоя сжимается сильнее, а внутренние напряжения, вызванные неравномерной усадкой, могут легко накапливаться в слое и в дальнейшем перерастать во внутренние отверстия.

Использование этих двух факторов в качестве «селекторов дефектов» может объяснить, почему режимы отказа, демонстрируемые разными TPMS, так сильно различаются. Команда также использовала P50-sk для проведения обратной проверки: «содержащая дефекты» геометрия, восстановленная с помощью микроКТ, напрямую подавалась на конечный элемент, и точность прогнозирования была значительно улучшена. Это, в свою очередь, доказывает, что причина, по которой предсказания идеальной геометрии являются предвзятыми, заключается в первую очередь не в проблеме самой модели, а скорее в «ранах», оставленных мастерством, скрытых в геометрии.

Значение для восстановления кости

Применяя эту схему к реальной ситуации восстановления несущей кости, можно выделить три важных момента:

Сначала быстро просмотрите архитектуру. На этапе проектирования 3D-печати керамики DLP инженерам больше не нужно выполнять цикл печати + сжатие для каждой комбинации топологии TPMS + толщины стенок; вместо этого они используют структуру прогнозирования, чтобы сначала выполнить «сортировку по степени сложности» на компьютере, чтобы сузить возможные архитектуры до 2-3, прежде чем запускать их на компьютере. Цикл разработки может быть значительно сокращен.

Во-вторых, предоставляется отчет с неопределенностью. Интервал прогнозирования 95% означает, что проектировщики могут получить как «оптимистические оценки», так и «консервативные оценки» одновременно, а также иметь прямое эталонное значение для калибровки несущих частей в наихудшем случае - то, чего не могли обеспечить предыдущие отчеты «о прочности в одной точке».

В-третьих, превратить законы о дефектах в правила проектирования. Два дескриптора коэффициента плотности и коэффициента заполнения плоскостей превращают «какую архитектуру легко отделить и в какой легко иметь внутренние отверстия» в поддающийся количественной оценке геометрический показатель. Проектировщики, в свою очередь, могут ограничить выбор архитектуры исходя из требований к несущей способности. Например, область с высоким коэффициентом плотности контролируется ниже определенного порога, чтобы избежать риска образования межслоевых трещин.

Конечно, команда также признает ограничения текущей структуры: для проверки каждой архитектуры используется только 7 образцов, а размер статистической выборки ограничен; анизотропия, вызванная направлением построения, еще не учтена в модели. Это все направления, которые в будущем могут быть дополнены. Команда Yin раскрыла все данные о Zenodo, и заинтересованные читатели могут напрямую использовать их для сравнения показателей.

Для коллег, занимающихся DLP-керамической 3D-печатью, а также исследованиями и разработками костных каркасов, этот метод очень портативен: меняя керамический материал и набор архитектуры TPMS, основной процесс остается неизменным. Это не только решает проблему «прогнозирования прочности β-TCP», но также выдвигает проблему «механической надежности керамических пористых деталей, напечатанных на 3D-принтере» на уровень, позволяющий сделать выводы на инженерном уровне.

Ссылки

Чжао Ю., Лю К., Лупой Р., Инь С. Прогноз прочности с помощью анализа дефектов каркасов β-TCP, напечатанных DLP. Международный журнал механических наук, 2026, 326: 111873.
