Больше пор — выше напряжение: топологически оптимизированные DLP-решётки BaTiO₃

1 · Механический и электрический компромисс

Для регистрации слабого удара нужны чувствительность, подходящая динамика и прочность. Плотная пьезокерамика имеет высокую проницаемость, ограничивающую g₃₃, и может внезапно разрушаться. Поры снижают эффективную проницаемость и жёсткость, повышая потенциальную чувствительность по напряжению и податливость. Но они уменьшают активный объём и d₃₃ и создают концентрации напряжений. Методы случайного порообразования не позволяют полностью задать трёхмерный путь нагрузки; здесь исследуется непрерывная топологически оптимизированная решётка.

2 · От SIMP к спечённой керамике

Плотностная оптимизация SIMP максимизирует жёсткость в кубической ячейке 5 мм. Источник указывает угловое сжатие 500 МПа и фиксацию противоположного угла. Доли твёрдой фазы 50%, 40% и 30% соответствуют номинальной пористости 50%, 60% и 70%. Пороговая обработка, сглаживание и удаление изолированных участков и слишком тонких стенок дают печатаемые связанные стойки. Массив 2 × 2 × 2 образует проектный куб 10 мм.

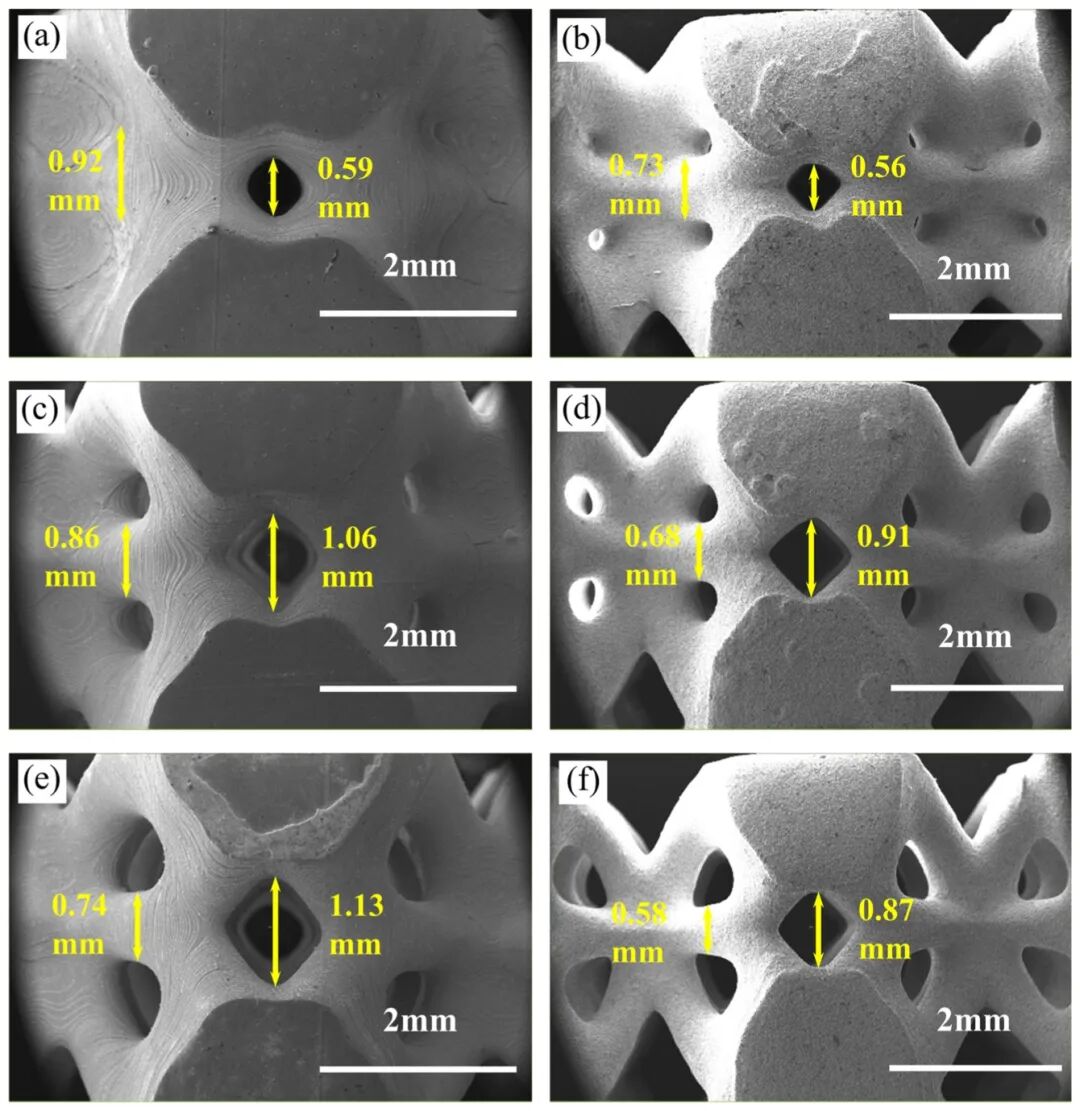

Суспензия содержит BaTiO₃ со средним размером 0,35 мкм, мономер ACMO и 80% твёрдой фазы по источнику. После ступенчатого удаления связующего в азоте остаточный углерод выжигают на воздухе, затем спекают без давления при 1420 °C два часа. Усадка стоек близка к 21%, но усадка пор растёт с 5,1% при номинальных 50% до 23,0% при 70%. Тонкие стойки изгибаются внутрь, поэтому единый коэффициент объёмной усадки не предсказывает размер пор.

3 · Фаза и целостность структуры

XRD выявляет тетрагональный перовскит P4mm в порошке, заготовках и керамике; расщепление (002)/(200) около 2θ = 45° соответствует PDF 75-1606, а примесь BaCO₃ исчезает после спекания. Raman-полосы около 254, 312, 517 и 725 см⁻¹ подтверждают тетрагональное сегнетоэлектрическое состояние; сходное отношение 312/517 при разной пористости не указывает на измеримое искажение решётки из-за пор.

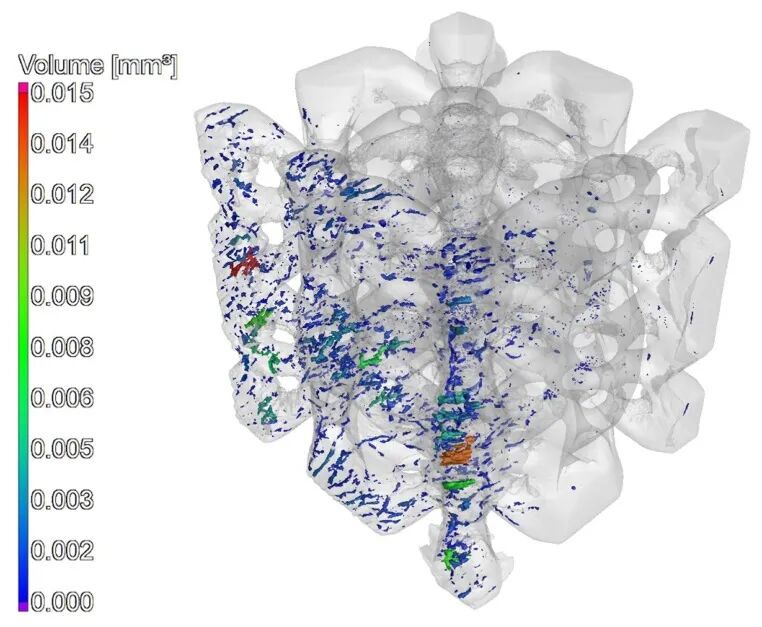

Равноосные зёрна имеют средний размер 21,15 ± 5,81 мкм. Смешанный транс- и межкристаллитный излом не показывает заметных остаточных границ слоёв. Micro-CT решётки 60% выявляет 0,460 мм³ дефектов — 0,299% объёма структуры, преимущественно микропоры с эквивалентным диаметром до 150 мкм у платформы. Предполагаемые причины — снятие и последующая термоусадка; сквозные трещины или обширное расслоение основного каркаса не указаны. Сплошные контрольные образцы дают плотность 94,9% и относительную проницаемость 1384,3.

4 · Пористость повышается — прочность снижается

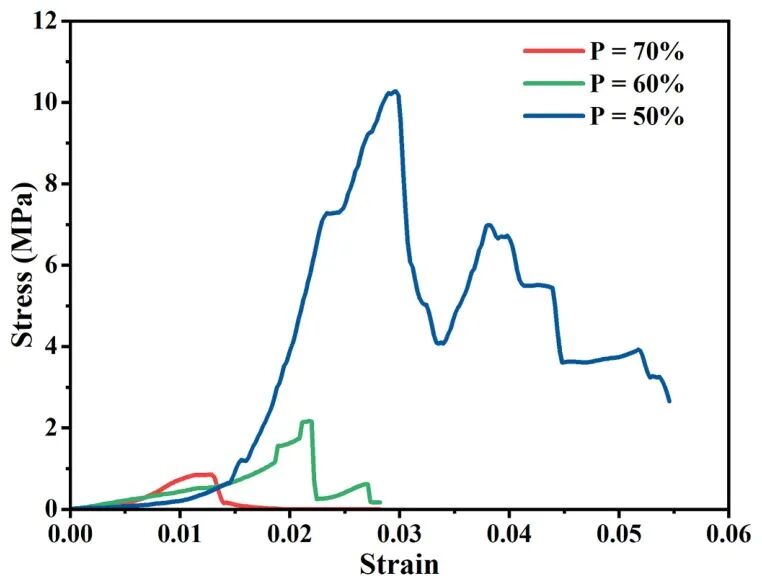

При номинальной пористости 50%, 60% и 70% модули составляют соответственно 613,30, 346,33 и 109,48 МПа, а прочность при сжатии — 9,81, 2,28 и 0,80 МПа. Толстые короткие стойки преимущественно разрушаются от осевого сжатия. Более тонкие работают на сжатие с изгибом, и растянутая сторона разрушается раньше, резко снижая прочность.

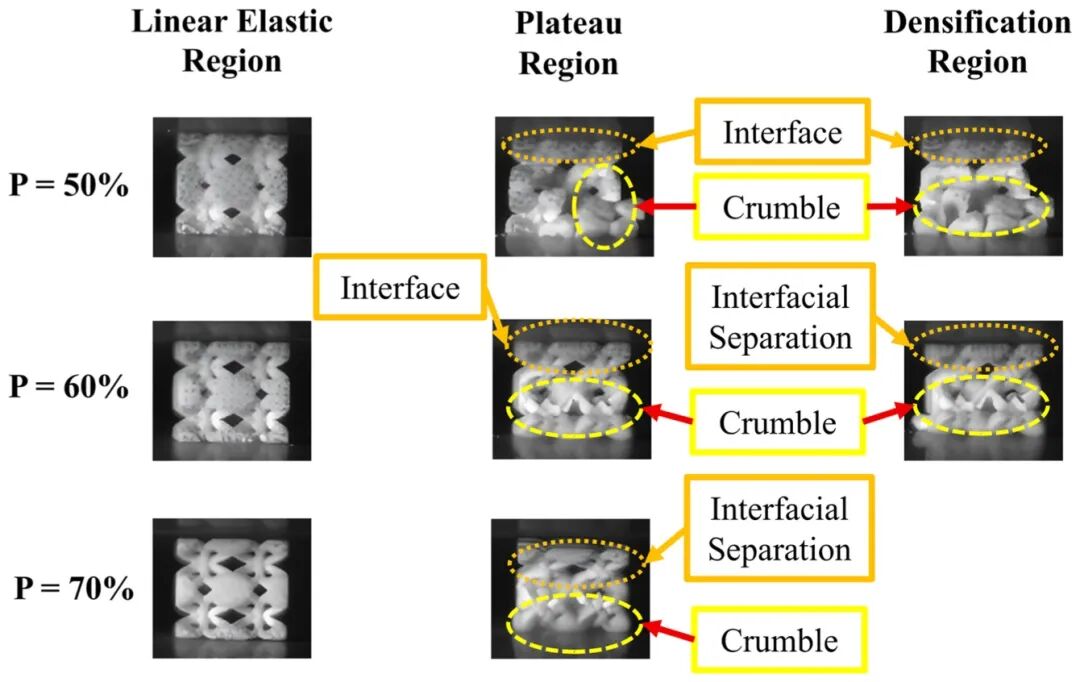

Наблюдение in situ показывает постепенное послойное разрушение при 50%: падение напряжения, второй пик и длинное плато, пока соседние области принимают нагрузку. При 60% плато короче и второго пика нет. При 70% локальная трещина быстро вызывает общее обрушение. Поэтому наибольшее напряжение не означает наилучшую надёжность при повторной нагрузке.

5 · Напряжение удара и ширина импульса

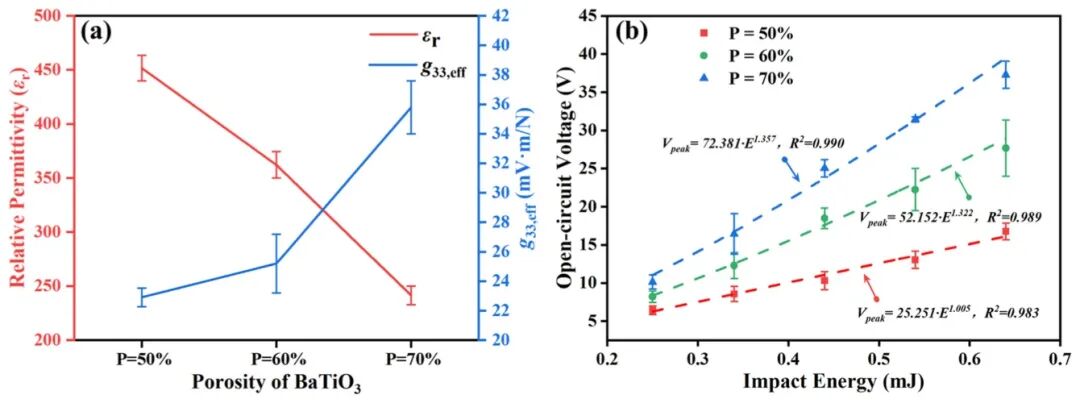

Кажущийся d₃₃ снижается с 91,7 до 80,9 и 76,5 пКл/Н — суммарно на 16,6%. Эффективная относительная проницаемость падает с 451,73 до 241,30; расчётный g₃₃,eff растёт: 22,9, 25,2 и 35,8 мВ·м/Н. Рост g₃₃ и локального осевого напряжения тонких стоек совместно увеличивает напряжение; одним d₃₃ выход не определяется.

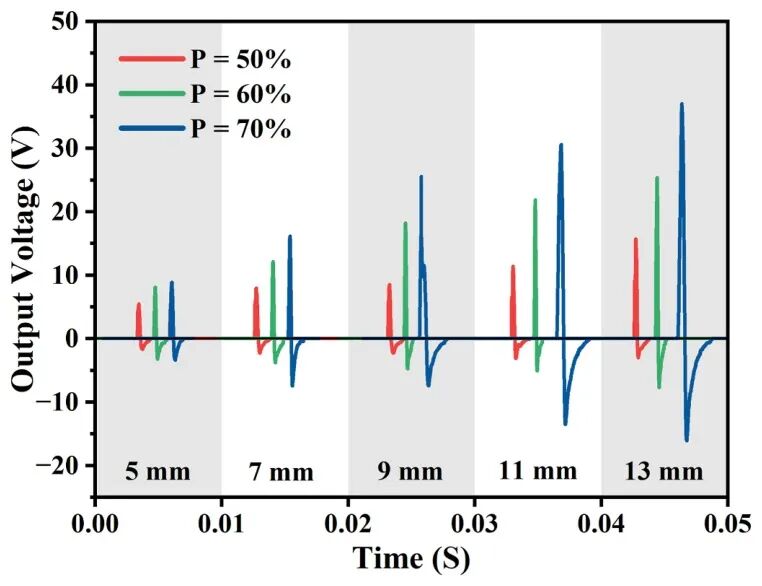

Стальной шар 5 г падает с 5–13 мм, давая 0,25–0,64 мДж. Диапазоны напряжений: 6,43–16,76 В при 50%, 8,20–27,68 В при 60% и 10,12–37,28 В при 70%. При 0,64 мДж решётка 70% даёт на 122% больше пикового напряжения, чем 50%; степенная аппроксимация имеет R² > 0,98. Неполяризованный контроль ниже порога шума 5 мВ. Стабильность показана на 50 последовательных ударах при испытанных высотах, а не на неограниченном ресурсе.

Жёсткость решётки 70% также ниже на 82,2%, чем у 50%. Более длительный контакт расширяет импульс, потенциально снижая требования к полосе регистрации, но замедляя отклик. Высокое напряжение холостого хода — не отдаваемая мощность и не полная характеристика датчика: важны импеданс, электроника, калибровка и сохранность конструкции.

6 · Непрерывный путь электромеханической связи

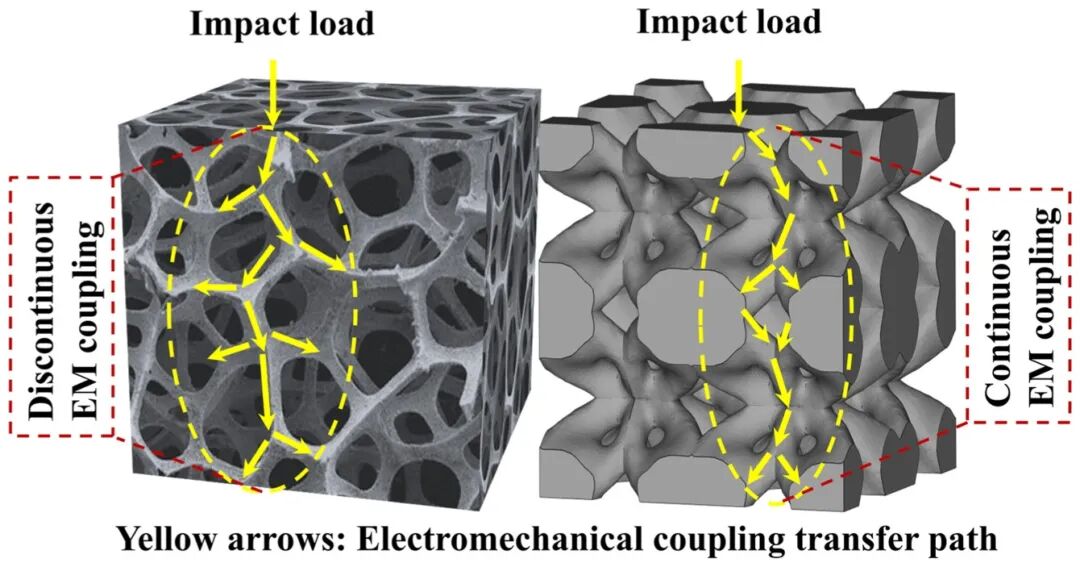

Случайные поры рассеивают удар локальными обрушениями и разрывами путей нагрузки. Оптимизированный каркас передаёт возбуждение через пьезофазу. Источник сравнивает прежние печатные устройства BaTiO₃ с выходом менее 0,3 В при большей энергии, но различия геометрии и схем не позволяют превращать это в универсальный рейтинг изделий. Главный результат — возможность топологией менять чувствительность и форму импульса без изменения химии материала.

Доказательства ограничены бессвинцовым BaTiO₃, номинальной пористостью 50–70% и лабораторным падением шара. Длительные циклы, влажность/температура, градиенты пористости, программируемая анизотропия и сети датчиков требуют отдельной проверки. Геометрию выбирают совместно с допустимой нагрузкой и электроникой; 37,28 В — условный лабораторный результат, а не гарантированный выход DLP-принтера.
