TPMS-каркасы из ZrO₂: прочность, антибактериальная и остеогенная функции

Редакционный перевод предоставленного исследовательского материала. Значения относятся к цитируемой работе, а не к гарантированным характеристикам принтера или квалифицированному изделию KUNWU. Панели, подписи и масштабы исходных рисунков не изменены. Полный текст издателя при обновлении был недоступен для независимой сверки; перед повторением опыта проверьте оригинальную статью.

1 · Сначала структура, затем функции

Каркасу для восстановления кости нужны механическая опора, защита от колонизации бактериями и условия для адгезии клеток и остеогенной дифференцировки. ZrO₂ прочен и химически стабилен, но биоинертен и сам по себе не обладает антибактериальностью. В работе коллективов Ханчжоуского университета электроники, Чжэцзянского университета китайской медицины и Чжэцзянского университета функции получены тремя последовательными операциями, а не одной печатью.

Высоконаполненный каркас ZrO₂ формируют проекционной фотополимеризацией и спекают. Вакуумная адсорбция добавляет биоактивный силикат кальция с магнием (CSi-Mg), затем поры заполняют наночастицами галлия, защищёнными альгинатом натрия. Непрерывные криволинейные поверхности Gyroid TPMS распределяют нагрузку и оставляют связанные поры для врастания ткани. Источник сопоставляет подход с менее прочными деградируемыми каркасами, биоинертным ZrO₂ и покрытиями силикатом кальция или гидроксиапатитом. Галлий вмешивается в обмен железа бактерий; альгинат защищает частицы жидкого металла и удерживает их в порах.

2 · Материалы и печать

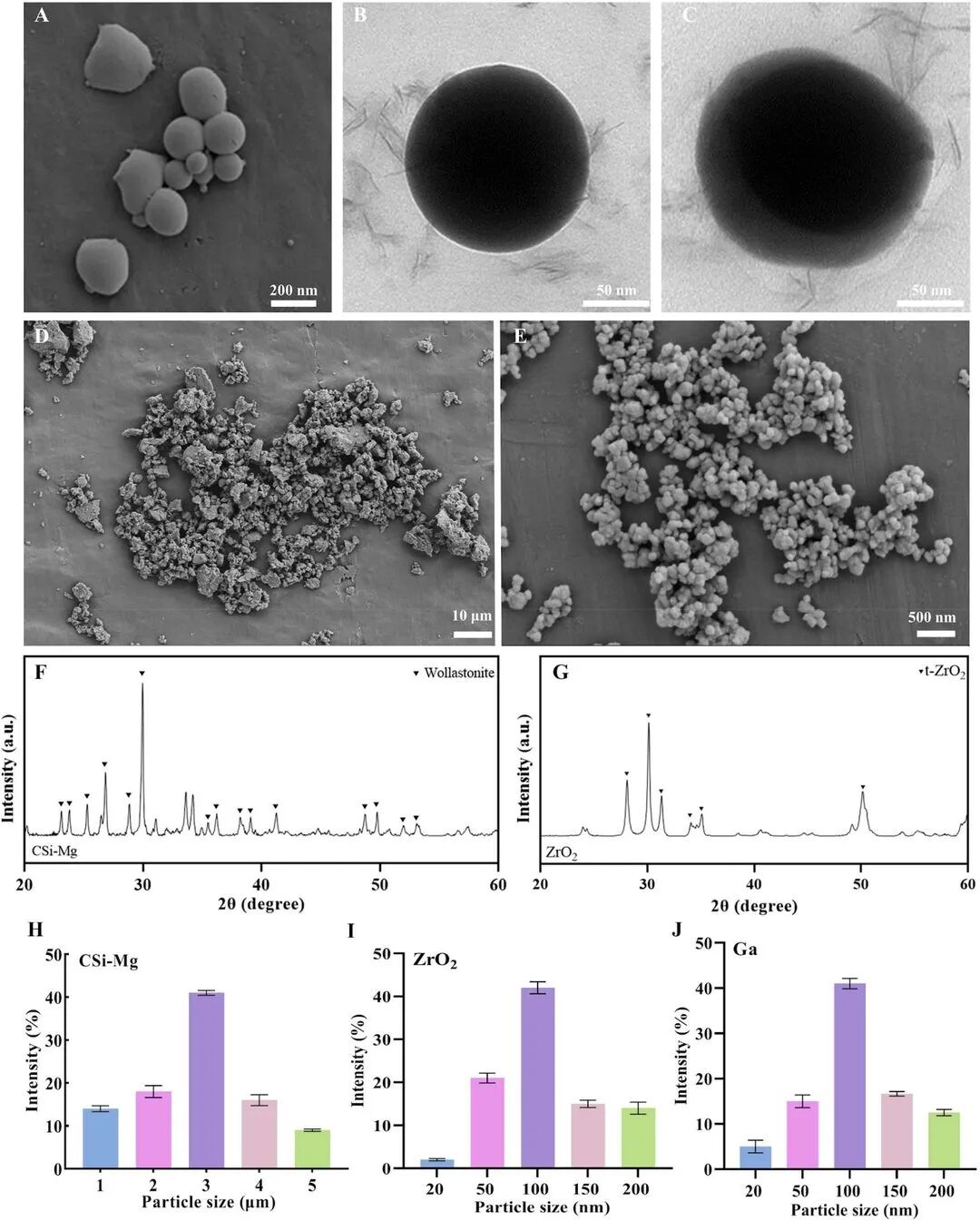

Использован тетрагональный ZrO₂, стабилизированный иттрием, с характерным размером 50–150 нм. Осаждённый мокрым химическим методом CSi-Mg соответствует β-волластониту (PDF 27-0088). Галлий диспергируют в 2 масс.% водном альгинате натрия ультразвуком на ледяной бане и центрифугируют; сферические Ga-SA частицы имеют размер примерно 50–200 нм. Прекурсоры характеризуют SEM, TEM, XRD и распределением размеров.

Суспензии содержат HDDA/TMPTA в отношении 8:3, фотоинициатор — 2 масс.% от смолы, диспергатор — 2 масс.% от порошка. Сравниваются наполнения 70%, 75% и 80%. Напечатанные каркасы очищают, сушат и спекают при 1500 °C. Это рецептуры исследования, а не универсальные настройки принтера.

3 · Покрытие без закупоривания пор

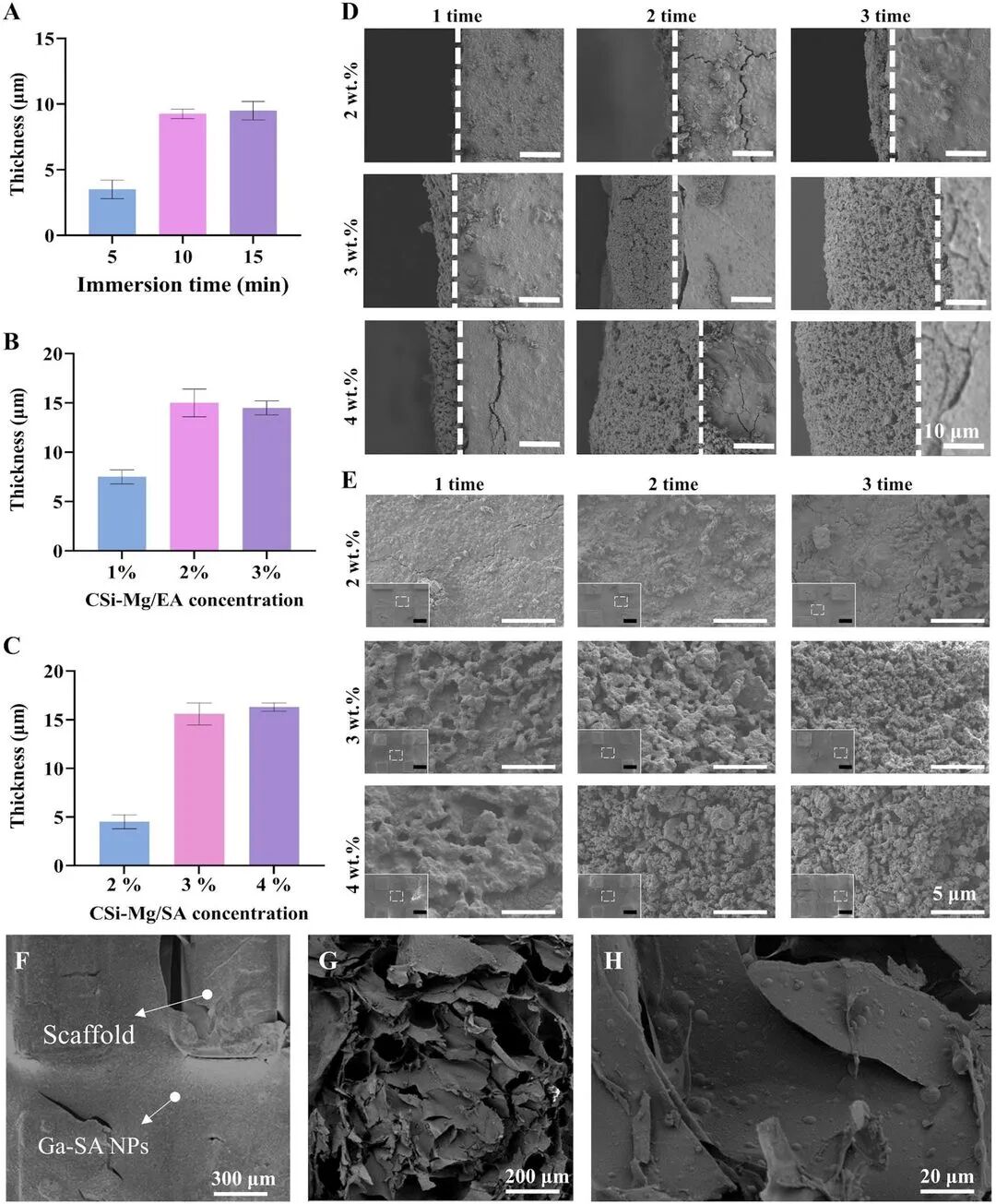

Толщина покрытия выходит на плато примерно после 10 минут пропитки; увеличение до 15 минут малоэффективно и повышает риск перекрытия пор. При 10 минутах 2% CSi-Mg в этаноле даёт около 15 мкм; 3% уже не увеличивает толщину. Для CSi-Mg в альгинате максимум достигается при 3%. Чередование этанольной и альгинатной ванн защищает предыдущий слой и создаёт основу следующего цикла.

Три цикла вакуумной пропитки по 10 минут с сушкой 20 минут при 80 °C дают ZrO₂/CSi-Mg. Затем вакуумом вводят дисперсии с 0%, 2% или 5% Ga-SA, сшивают хлоридом кальция и лиофилизируют. Сечения показывают гель вдоль внутренних каналов и сравнительно равномерное распределение наночастиц без заметных агломератов.

4 · Геометрия и наполнение определяют прочность

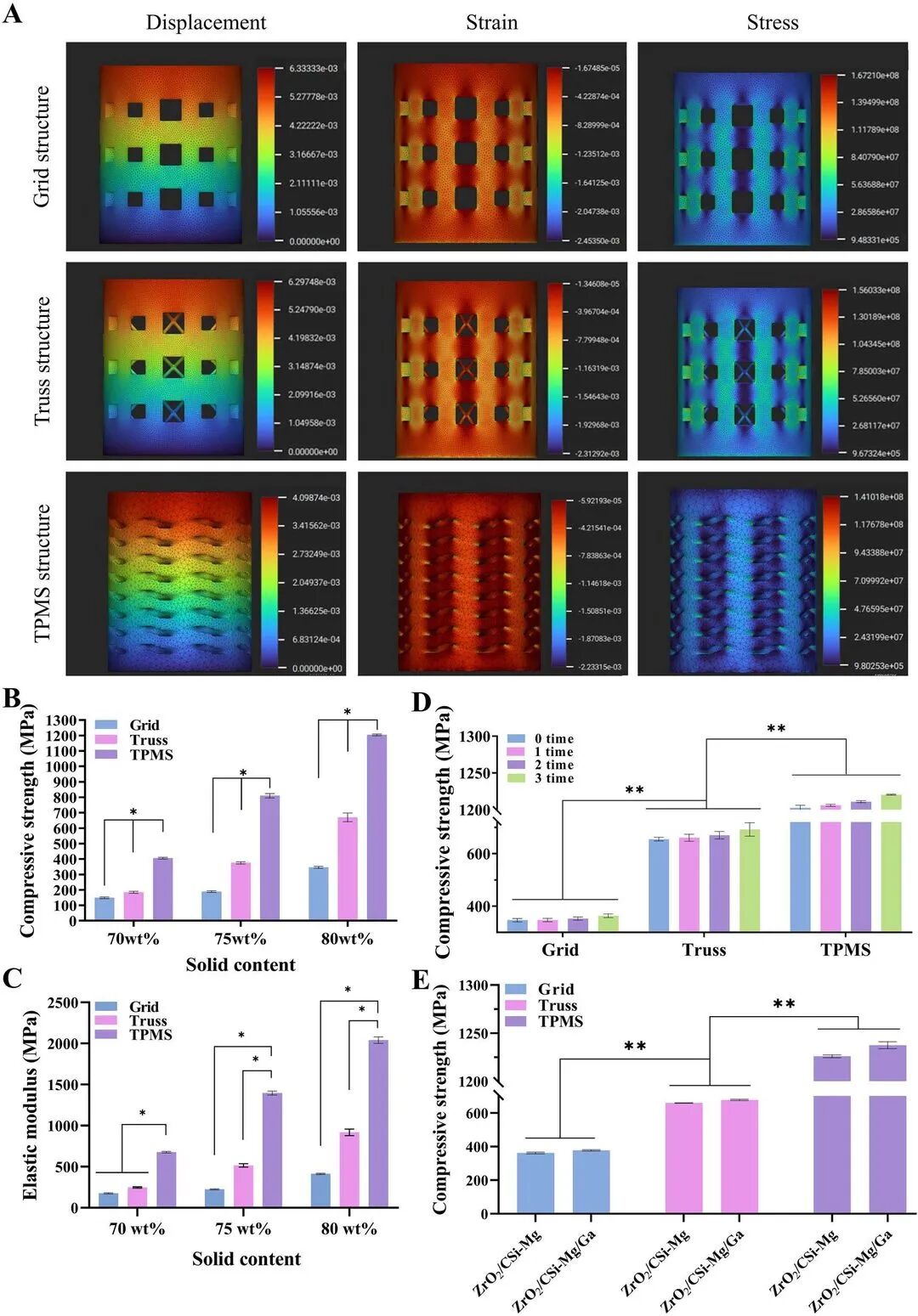

Источник описывает образцы порядка 6 мм, пористость около 32,5% и средние поры 300 мкм; сжатие вдоль Z, поперёк слоёв, проводят при 0,5 мм/с. В одинаковых условиях повышение наполнения с 70% до 80% увеличивает прочность сетки с 150 до 351 МПа, фермы — со 189 до 650 МПа, Gyroid TPMS — с 410 до 1200 МПа. Прирост TPMS составляет 790 МПа против 201 МПа для сетки. Модуль меняется сходным образом; расчёт связывает преимущество TPMS с более равномерным распределением напряжений.

Адсорбция CSi-Mg и заполнение Ga-SA не снижают заявленную прочность и дают небольшой прирост; после покрытия указаны значения выше 1230 МПа. Эти высокие показатели относятся к конкретной геометрии и методике и не переносятся на произвольную пористость, форму или клиническую нагрузку. В описании формы образца и некоторых процентных изменений есть неоднозначности; перед воспроизведением или заданием испытания сверьтесь с оригинальной статьёй и рисунком.

5 · Трёхнедельное погружение in vitro

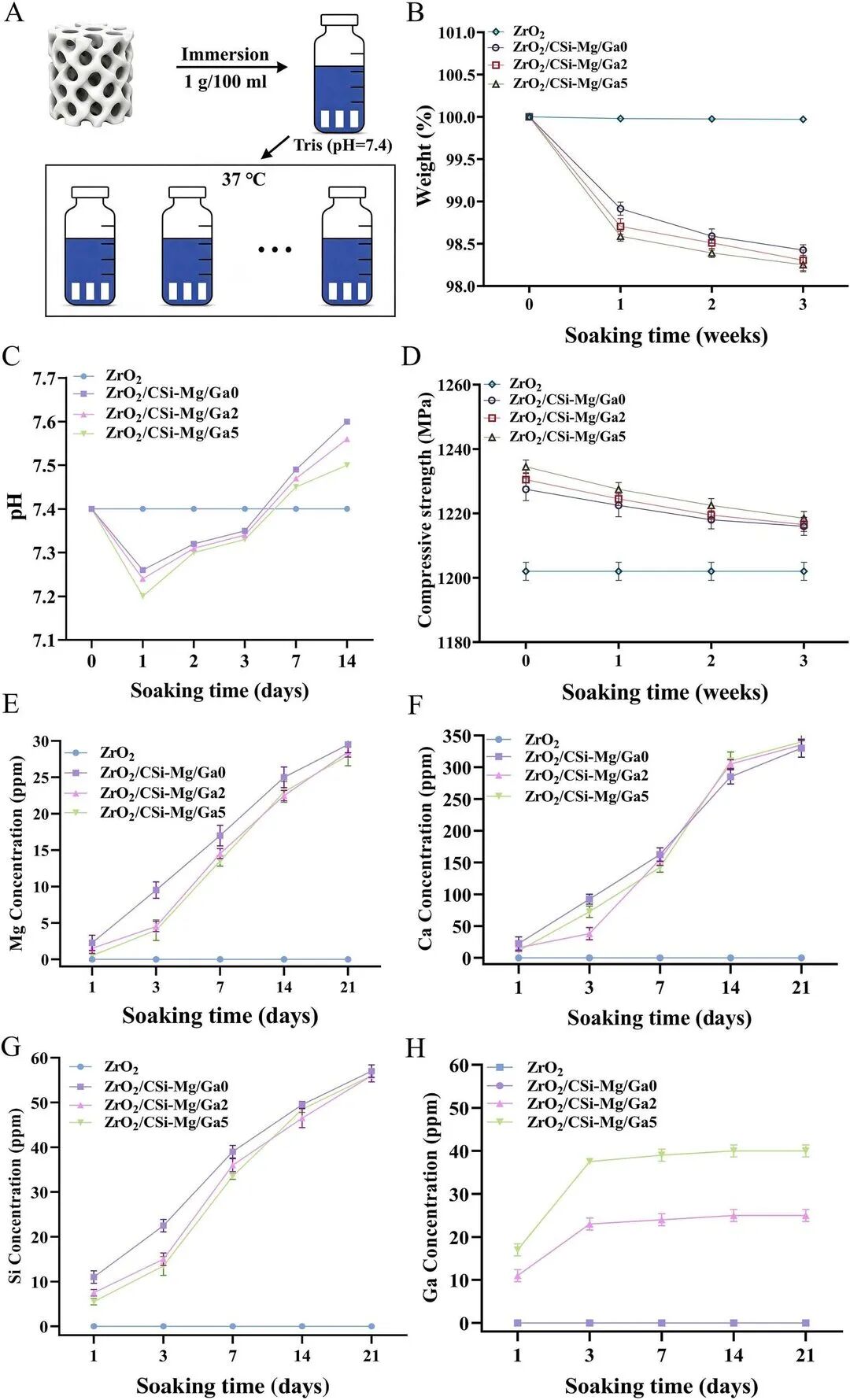

Каркасы выдерживают 1–3 недели в Tris-HCl при pH 7,4 и 37 °C. Через три недели Ga0/Ga2/Ga5 теряют примерно 1,5/1,6/1,7% массы, а исходный ZrO₂ — почти ничего. Покрытия повышают pH раствора примерно до 7,6. ZrO₂ сохраняет несущую функцию, пока покрытие выделяет ионы; для модифицированных групп источник приводит около 1222 МПа против примерно 1200 МПа без модификации.

Выделение Ca, Mg, силикатных ионов и Ga возрастает со временем. Ga2 и Ga5 имеют сопоставимое выделение Ca/Mg/Si, но Ga5 — большее выделение галлия. Небольшая деградация покрытия объясняет ограниченное изменение массы и прочности, но не доказывает резорбцию in vivo или долговременную стабильность имплантата.

6 · Антибактериальность и окно дозировки

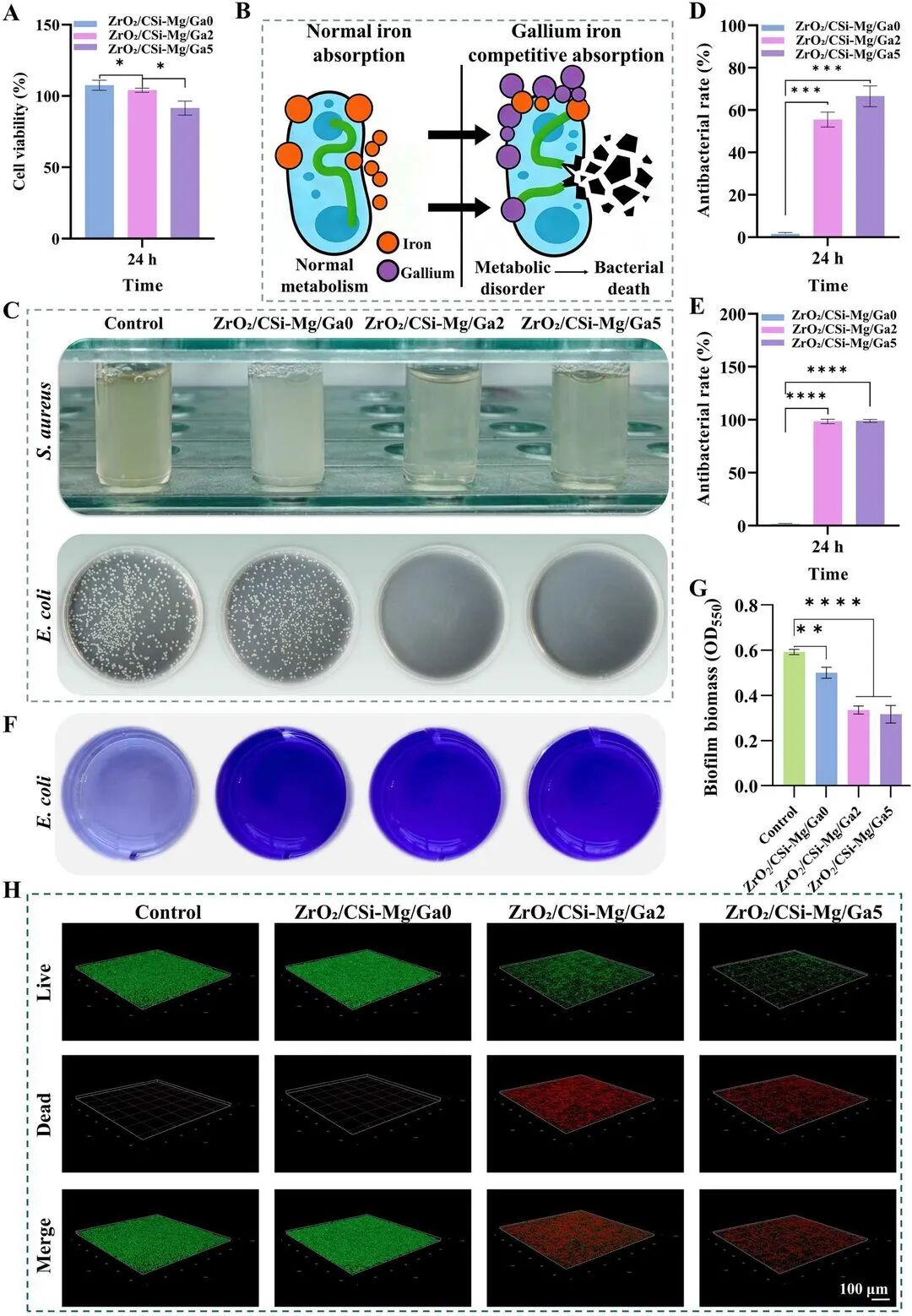

После 24-часового совместного культивирования Ga0, покрытый контроль без галлия, почти не действует на S. aureus и не даёт выраженного эффекта для E. coli. Ga2 и Ga5 показывают около 55% и 67% для S. aureus и почти 100% для E. coli. Измерение биоплёнки кристаллическим фиолетовым и конфокальная визуализация живых/мёртвых бактерий подтверждают эффект. Предполагается замещение Fe³⁺ галлием с нарушением бактериального обмена.

Больше галлия не всегда лучше: Ga5 со временем снижает клеточную активность, тогда как Ga0 и Ga2 не проявляют такого подавления. Поэтому для дальнейшей оценки выбирают Ga2 как компромисс антибактериальности и цитосовместимости. Окно концентраций требует проверки для каждой системы.

7 · Остеогенные результаты и границы

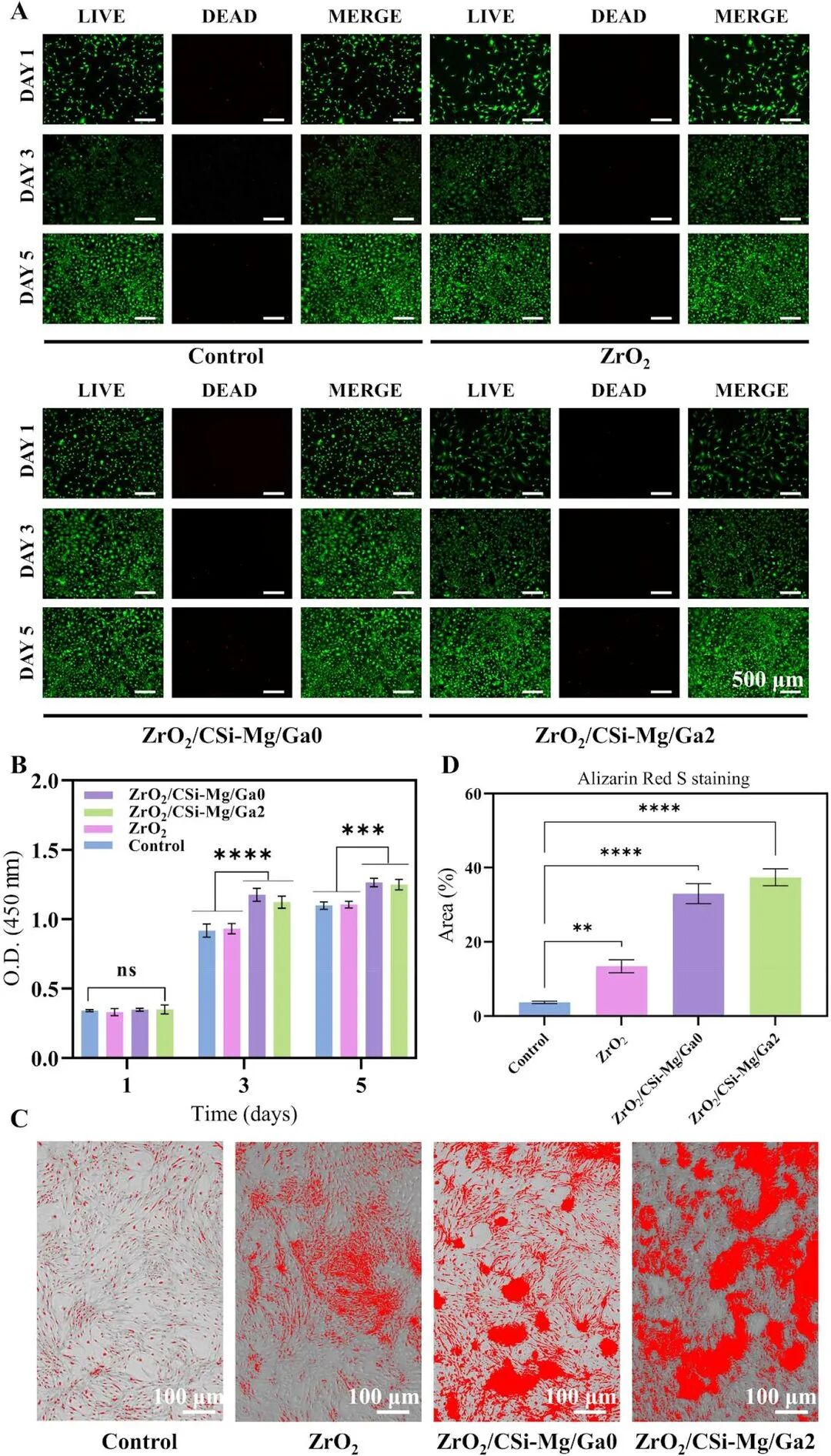

Мезенхимальные стволовые клетки костного мозга сравнивают на исходном ZrO₂, Ga0 и Ga2. Окраска живых/мёртвых клеток на 1, 3 и 5 сутки и CCK-8 показывают больше клеток на покрытиях; активность максимальна у Ga0, затем у Ga2. Ализариновый красный выявляет больше кальциевых отложений в обеих группах, причём у Ga2 больше, чем у Ga0. Для Ga2 получены наиболее сильная ALP-окраска и повышение RUNX-2, OPN и OCN — маркеров ранней, средней и поздней дифференцировки. Источник связывает это с совместным действием Ca/Mg/Si/Ga, а не одного ZrO₂.

Практический вывод — последовательность: оптимизировать геометрию и наполнение, добавить биоактивность без закрытия пор, затем подобрать антибактериальное заполнение. Все приведённые испытания деградации, бактерий и клеток выполнены in vitro. Они не доказывают клиническую безопасность, разрешение на имплантацию или восстановление кости у пациента. До трансляции нужны подходящие модели дефектов in vivo. KUNWU рассматривает работу как пример исследования материалов, а не предложение лечения или имплантата.
